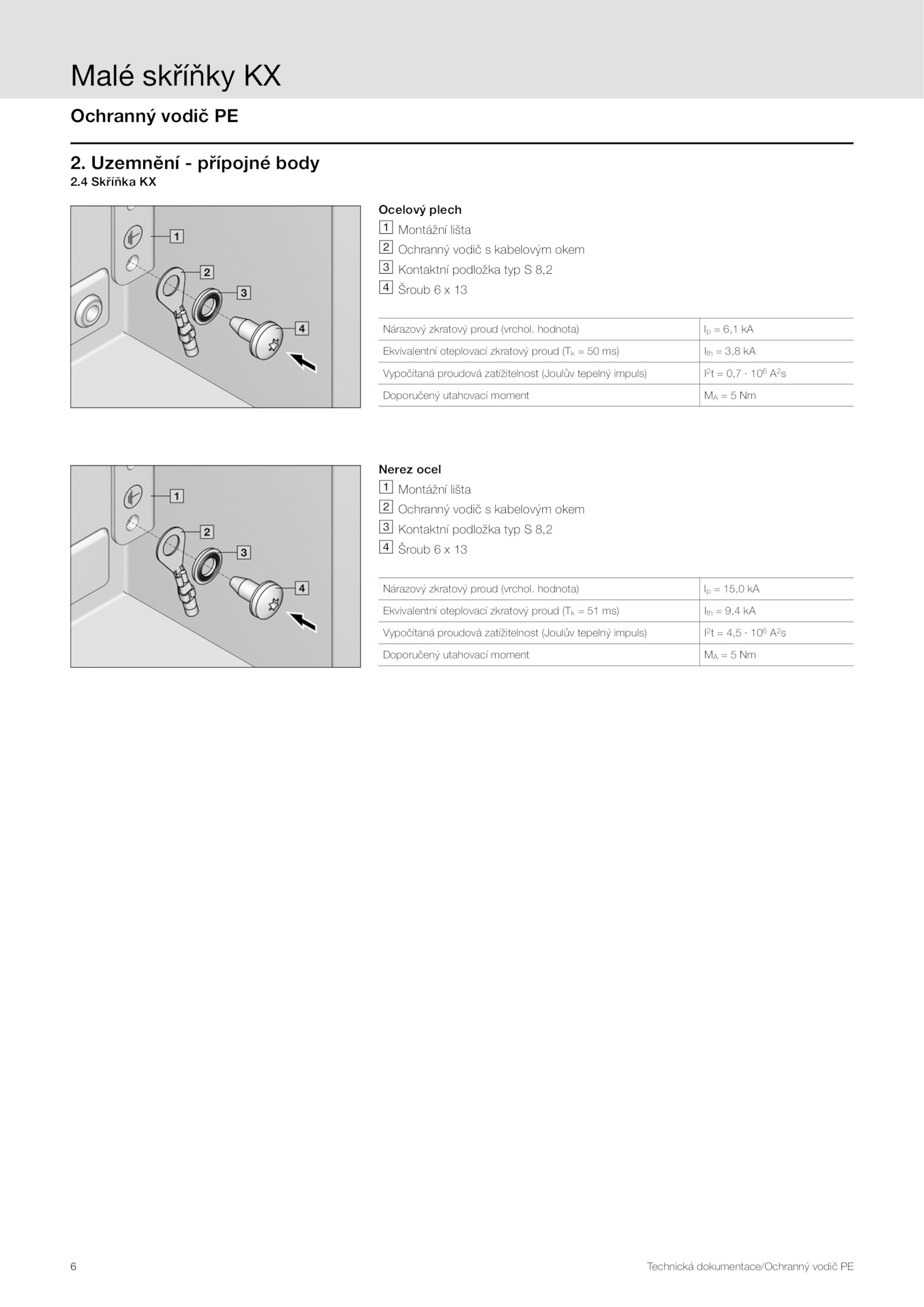

4 Skříňka KX
Ocelový plech
Montážní lišta
Ochranný vodič kabelovým okem
Kontaktní podložka typ 8,2
Šroub 13
Nárazový zkratový proud (vrchol. hodnota) 6,1 kA
Ekvivalentní oteplovací zkratový proud (Tk ms) Ith 3,8 kA
Vypočítaná proudová zatížitelnost (Joulův tepelný impuls) I2t 0,7 106 A2s
Doporučený utahovací moment Nm
Nerez ocel
Montážní lišta
Ochranný vodič kabelovým okem
Kontaktní podložka typ 8,2
Šroub 13
Nárazový zkratový proud (vrchol. Uzemnění přípojné body
2. hodnota) 15,0 kA
Ekvivalentní oteplovací zkratový proud (Tk ms) Ith 9,4 kA
Vypočítaná proudová zatížitelnost (Joulův tepelný impuls) I2t 4,5 106 A2s
Doporučený utahovací moment Nm
Malé skříňky KX
Ochranný vodič PE
