Technická dokumentace pro montáž a dimenzování vodičů PE ...
Strana 5 z 12
Poznámky redaktora
hodnota) 20,2 kA
Ekvivalentní oteplovací zkratový proud (Tk ms) Ith 12,5 kA
Vypočítaná proudová zatížitelnost (Joulův tepelný impuls) I2t 8,0 106 A2s
Doporučený utahovací moment Nm
Kompaktní skříně AX
Ochranný vodič PE
.5
Technická dokumentace/Ochranný vodič PE

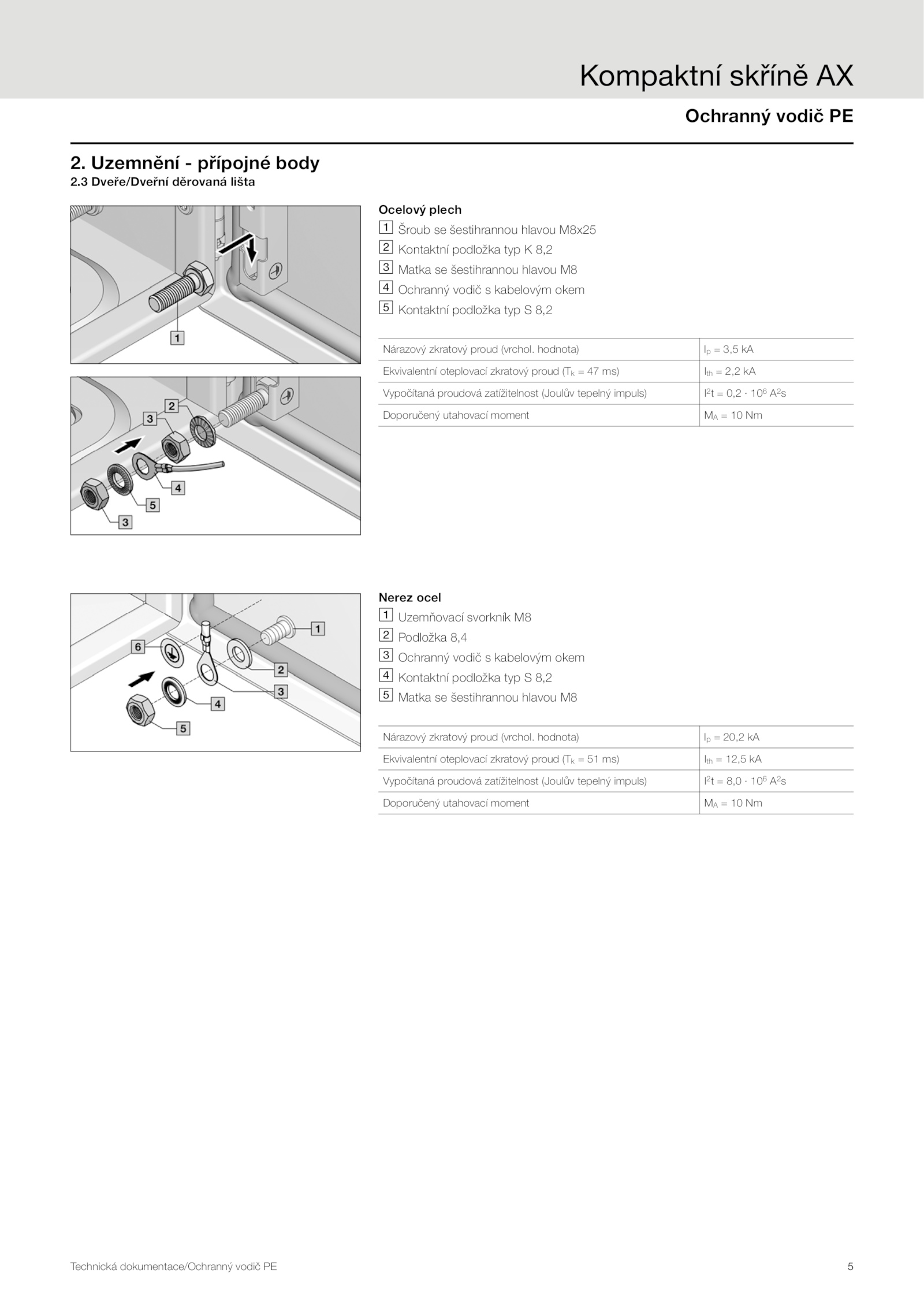

2. Uzemnění přípojné body
2.3 Dveře/Dveřní děrovaná lišta
Ocelový plech
Šroub šestihrannou hlavou M8x25
Kontaktní podložka typ 8,2
Matka šestihrannou hlavou M8
Ochranný vodič kabelovým okem
Kontaktní podložka typ 8,2
Nárazový zkratový proud (vrchol. hodnota) 3,5 kA
Ekvivalentní oteplovací zkratový proud (Tk ms) Ith 2,2 kA
Vypočítaná proudová zatížitelnost (Joulův tepelný impuls) I2t 0,2 106 A2s
Doporučený utahovací moment Nm
Nerez ocel
Uzemňovací svorkník M8
Podložka 8,4
Ochranný vodič kabelovým okem
Kontaktní podložka typ 8,2
Matka šestihrannou hlavou M8
Nárazový zkratový proud (vrchol
