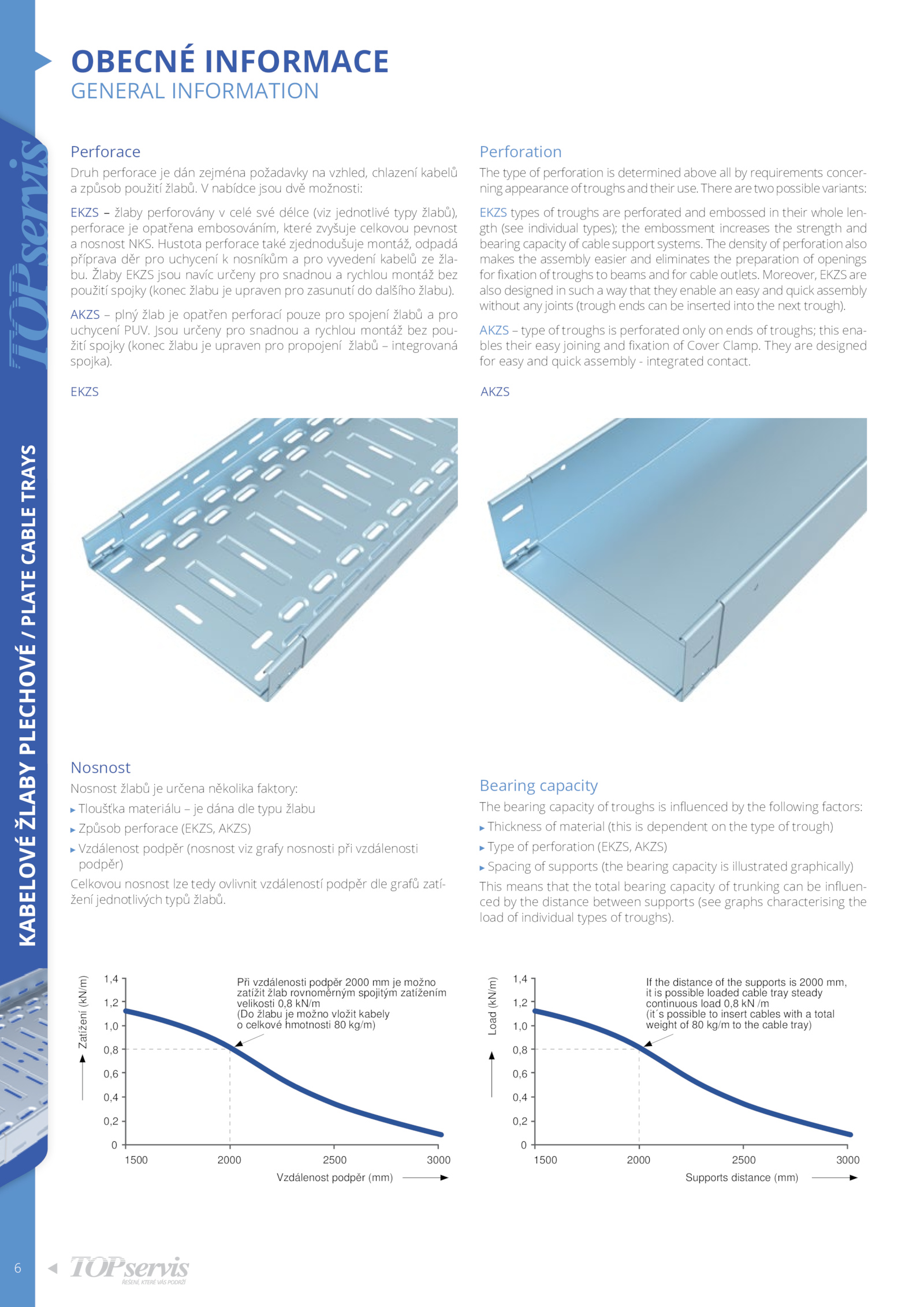

nabídce jsou dvě možnosti: EKZS žlaby perforovány celé své délce (viz jednotlivé typy žlabů), perforace opatřena embosováním, které zvyšuje celkovou pevnost a nosnost NKS. Perforace Druh perforace dán zejména požadavky vzhled, chlazení kabelů a způsob použití žlabů. The density perforation also makes the assembly easier and eliminates the preparation openings for fixation troughs beams and for cable outlets. Hustota perforace také zjednodušuje montáž, odpadá příprava děr pro uchycení nosníkům pro vyvedení kabelů žla- bu. They are designed for easy and quick assembly integrated contact. AKZS plný žlab opatřen perforací pouze pro spojení žlabů pro uchycení PUV. Žlaby EKZS jsou navíc určeny pro snadnou rychlou montáž bez použití spojky (konec žlabu upraven pro zasunutí dalšího žlabu).6 KABELOVÉ ŽLABY PLECHOVÉ / PLATE CABLE TRAYS OBECNÉ INFORMACE GENERAL INFORMATION Perforation The type perforation determined above all requirements concer- ning appearance troughs and their use. AKZS type troughs perforated only ends troughs; this ena- bles their easy joining and fixation Cover Clamp. Nosnost Nosnost žlabů určena několika faktory: Tloušťka materiálu dána dle typu žlabu Způsob perforace (EKZS, AKZS) Vzdálenost podpěr (nosnost viz grafy nosnosti při vzdálenosti podpěr) Celkovou nosnost lze tedy ovlivnit vzdáleností podpěr dle grafů zatí- žení jednotlivých typů žlabů. Moreover, EKZS are also designed such way that they enable easy and quick assembly without any joints (trough ends can inserted into the next trough). There are two possible variants: EKZS types troughs are perforated and embossed their whole len- gth (see individual types); the embossment increases the strength and bearing capacity cable support systems. 1,4 1,2 1,0 0,8 0,6 0,4 0,2 0 1500 2000 2500 3000 Zatížení (kN/m) Vzdálenost podpěr (mm) Při vzdálenosti podpěr 2000 možno zatížit žlab rovnoměrným spojitým zatížením velikosti 0,8 kN/m (Do žlabu možno vložit kabely o celkové hmotnosti kg/m) 1,4 1,2 1,0 0,8 0,6 0,4 0,2 0 1500 2000 2500 3000 Load (kN/m) Supports distance (mm) If the distance the supports 2000 mm, it possible loaded cable tray steady continuous load 0,8 /m (it´s possible insert cables with total weight kg/m the cable tray) EKZS AKZS . Bearing capacity The bearing capacity troughs influenced the following factors: Thickness material (this dependent the type trough) Type perforation (EKZS, AKZS) Spacing supports (the bearing capacity illustrated graphically) This means that the total bearing capacity trunking can influen- ced the distance between supports (see graphs characterising the load individual types troughs). Jsou určeny pro snadnou rychlou montáž bez pou- žití spojky (konec žlabu upraven pro propojení žlabů integrovaná spojka)
