KABELOVÉ
ŽEBŘÍKY
/
CABLE
LADDERS
S
ZINKOVÁNÍ SENDZIMIR
CONTINOUSLY HOT-DIP COATED

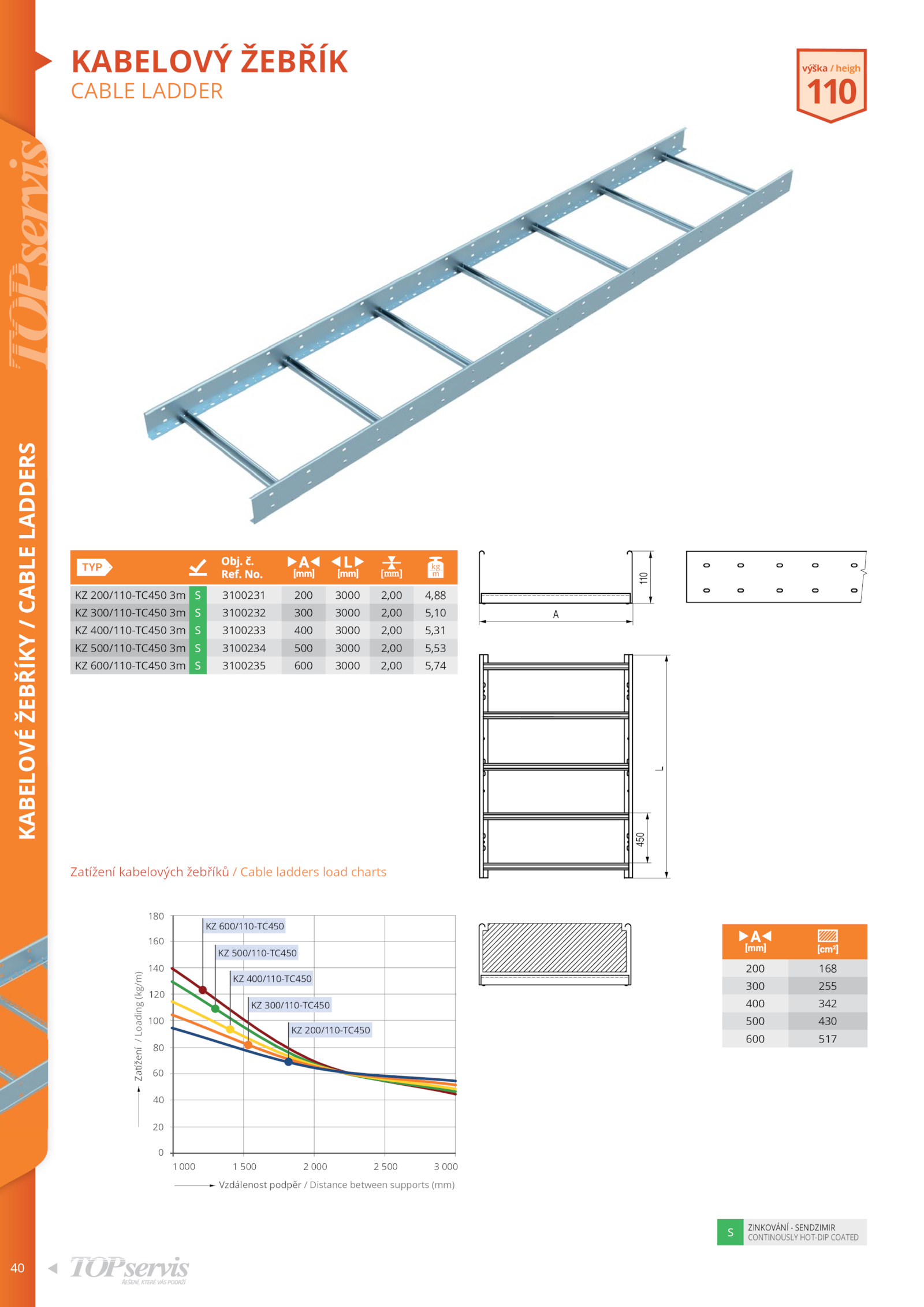

KABELOVÝ ŽEBŘÍK
CABLE LADDER
Zatížení kabelových žebříků Cable ladders load charts
KZ 200/110-TC450 3100231 200 3000 2,00 4,88
KZ 300/110-TC450 3100232 300 3000 2,00 5,10
KZ 400/110-TC450 3100233 400 3000 2,00 5,31
KZ 500/110-TC450 3100234 500 3000 2,00 5,53
KZ 600/110-TC450 3100235 600 3000 2,00 5,74
výška heigh
110
200 168
300 255
400 342
500 430
600 517
110
A
L
450
Zatížení
/
Loading
(kg/m)
0
20
40
60
80
100
120
140
160
180
1000 500 000 500 000
Vzdálenost podpěr Distance between supports (mm)
KZ 600/110-TC450
KZ 500/110-TC450
KZ 400/110-TC450
KZ 300/110-TC450
KZ 200/110-TC450
