KABELOVÉ
ŽEBŘÍKY
/
CABLE
LADDERS
S
ZINKOVÁNÍ SENDZIMIR
CONTINOUSLY HOT-DIP COATED

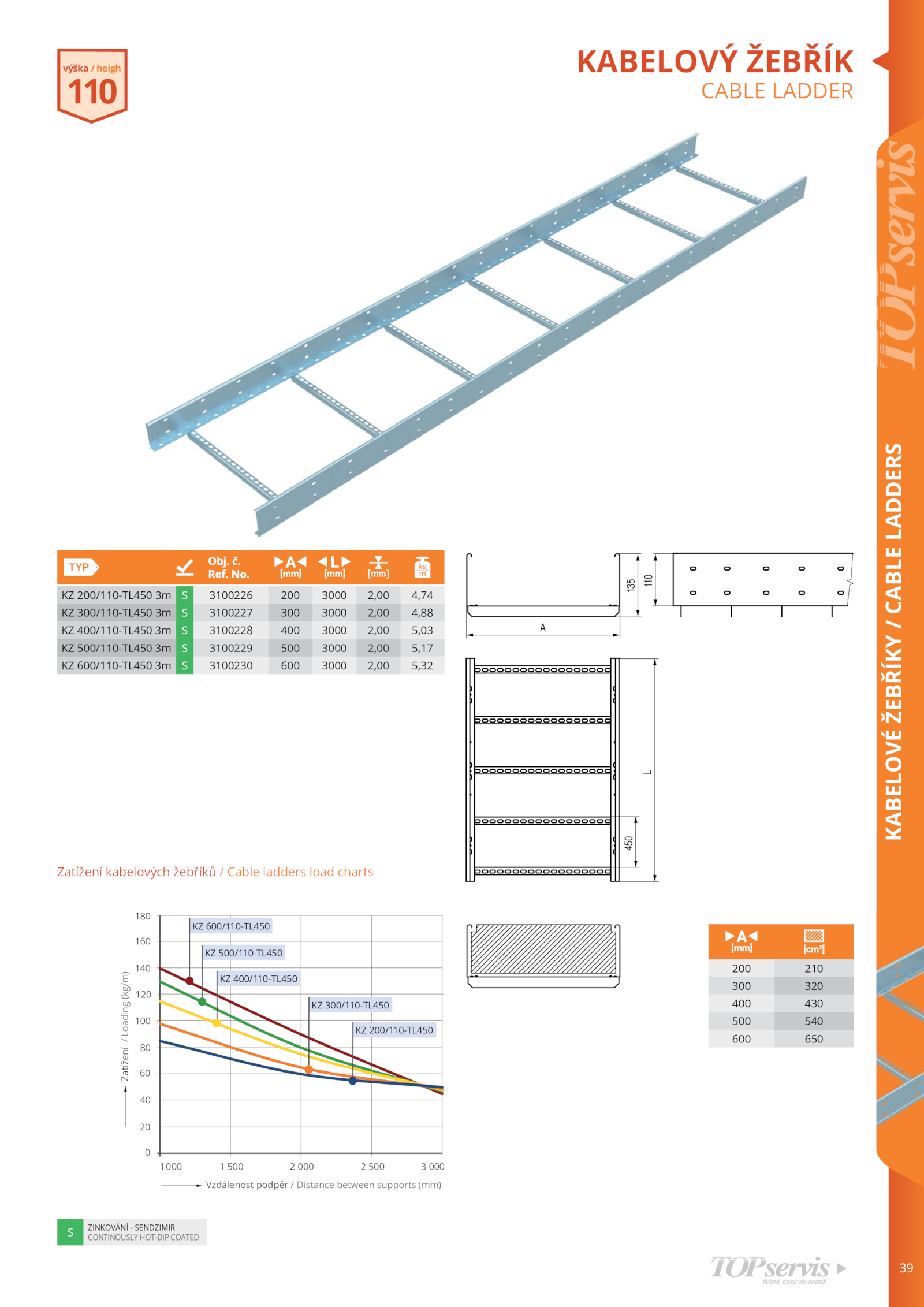

KABELOVÝ ŽEBŘÍK
CABLE LADDER
Zatížení kabelových žebříků Cable ladders load charts
KZ 200/110-TL450 3100226 200 3000 2,00 4,74
KZ 300/110-TL450 3100227 300 3000 2,00 4,88
KZ 400/110-TL450 3100228 400 3000 2,00 5,03
KZ 500/110-TL450 3100229 500 3000 2,00 5,17
KZ 600/110-TL450 3100230 600 3000 2,00 5,32
výška heigh
110
200 210
300 320
400 430
500 540
600 650
135
110
A
L
450
Zatížení
/
Loading
(kg/m)
0
20
40
60
80
100
120
140
160
180
1000 500 000 500 000
Vzdálenost podpěr Distance between supports (mm)
KZ 600/110-TL450
KZ 500/110-TL450
KZ 400/110-TL450
KZ 300/110-TL450
KZ 200/110-TL450
