KABELOVÉ
ŽEBŘÍKY
/
CABLE
LADDERS
S
ZINKOVÁNÍ SENDZIMIR
CONTINOUSLY HOT-DIP COATED

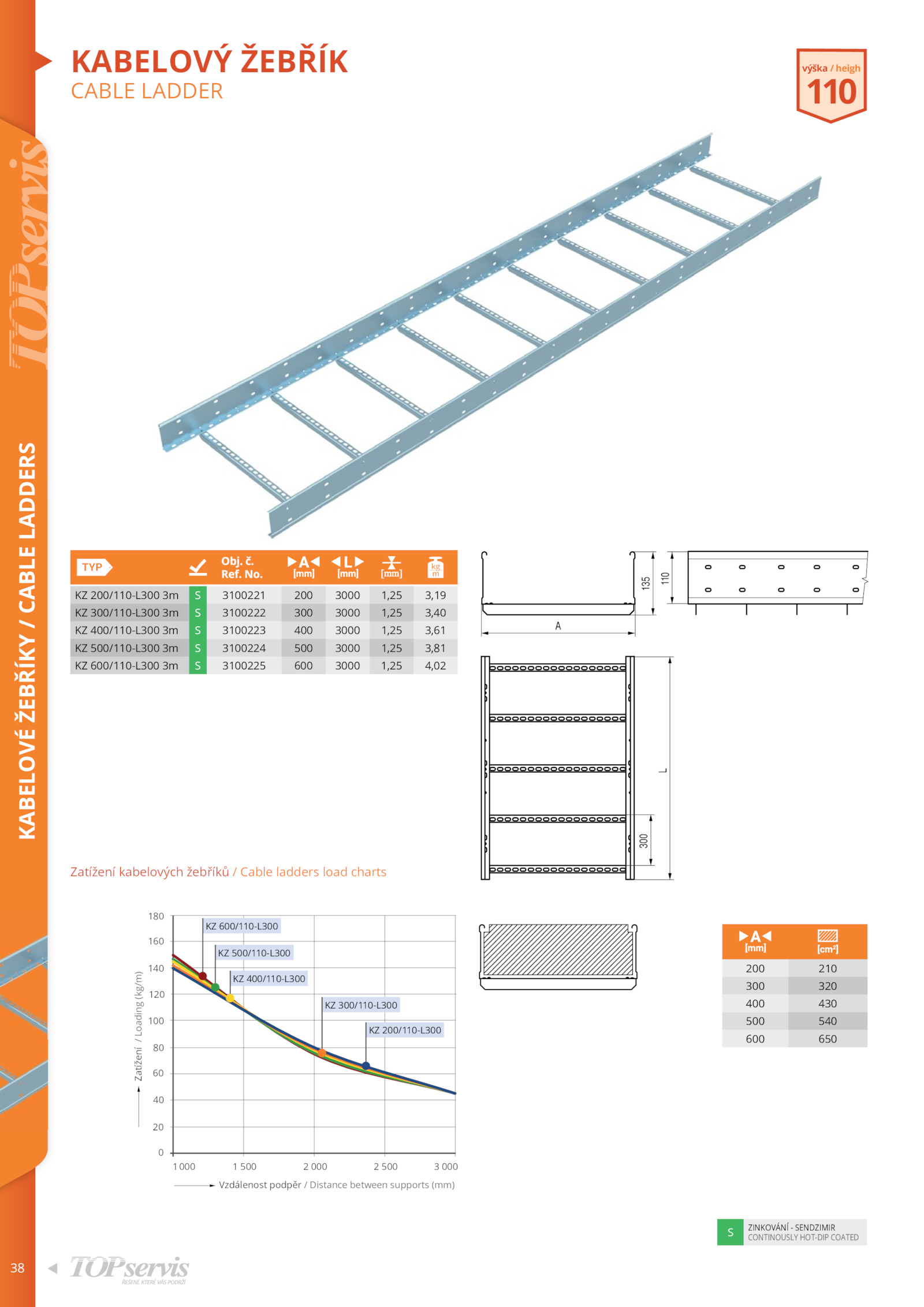

KABELOVÝ ŽEBŘÍK
CABLE LADDER
Zatížení kabelových žebříků Cable ladders load charts
KZ 200/110-L300 3100221 200 3000 1,25 3,19
KZ 300/110-L300 3100222 300 3000 1,25 3,40
KZ 400/110-L300 3100223 400 3000 1,25 3,61
KZ 500/110-L300 3100224 500 3000 1,25 3,81
KZ 600/110-L300 3100225 600 3000 1,25 4,02
výška heigh
110
200 210
300 320
400 430
500 540
600 650
135
110
A
L
300
Zatížení
/
Loading
(kg/m)
0
20
40
60
80
100
120
140
160
180
1000 500 000 500 000
Vzdálenost podpěr Distance between supports (mm)
KZ 600/110-L300
KZ 500/110-L300
KZ 400/110-L300
KZ 300/110-L300
KZ 200/110-L300
