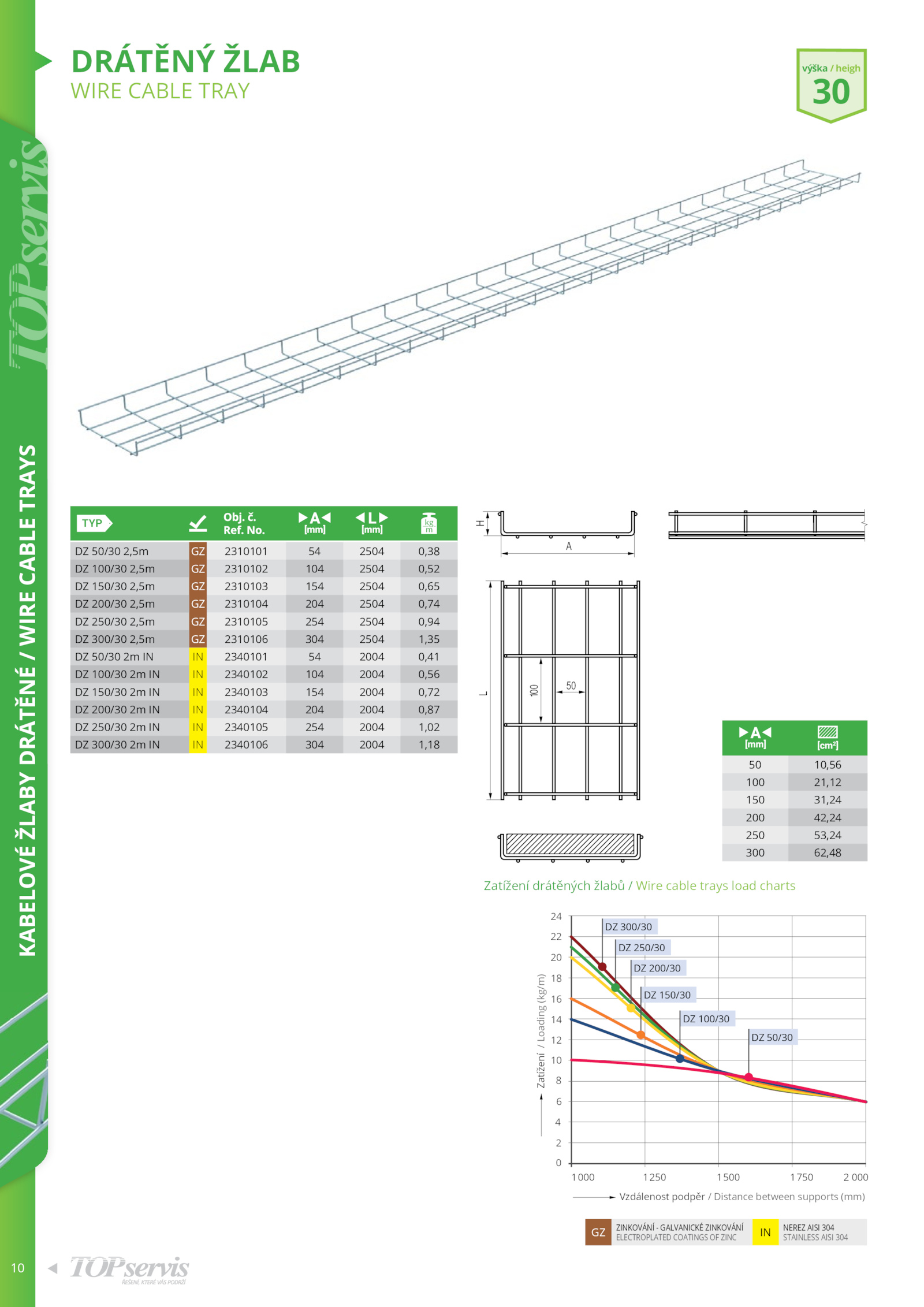

10 KABELOVÉ ŽLABY DRÁTĚNÉ / WIRE CABLE TRAYS GZ ZINKOVÁNÍ GALVANICKÉ ZINKOVÁNÍ ELECTROPLATED COATINGS ZINC IN NEREZ AISI 304 STAINLESS AISI 304 DRÁTĚNÝ ŽLAB WIRE CABLE TRAY Zatížení drátěných žlabů Wire cable trays load charts DZ 50/30 2,5m 2310101 2504 0,38 DZ 100/30 2,5m 2310102 104 2504 0,52 DZ 150/30 2,5m 2310103 154 2504 0,65 DZ 200/30 2,5m 2310104 204 2504 0,74 DZ 250/30 2,5m 2310105 254 2504 0,94 DZ 300/30 2,5m 2310106 304 2504 1,35 DZ 50/30 2340101 2004 0,41 DZ 100/30 2340102 104 2004 0,56 DZ 150/30 2340103 154 2004 0,72 DZ 200/30 2340104 204 2004 0,87 DZ 250/30 2340105 254 2004 1,02 DZ 300/30 2340106 304 2004 1,18 výška heigh 30 50 10,56 100 21,12 150 31,24 200 42,24 250 53,24 300 62,48 DZ 35 DZ 50 DZ 100 Zatížení / Loading (kg/m) 0 2 4 6 8 10 12 14 16 18 20 22 24 1000 1250 1500 1750 000 Vzdálenost podpěr Distance between supports (mm) DZ 300/30 DZ 250/30 DZ 200/30 DZ 150/30 DZ 100/30 DZ 50/30 H A H A 100 50 100 50 DZ 35 DZ 50 L L
