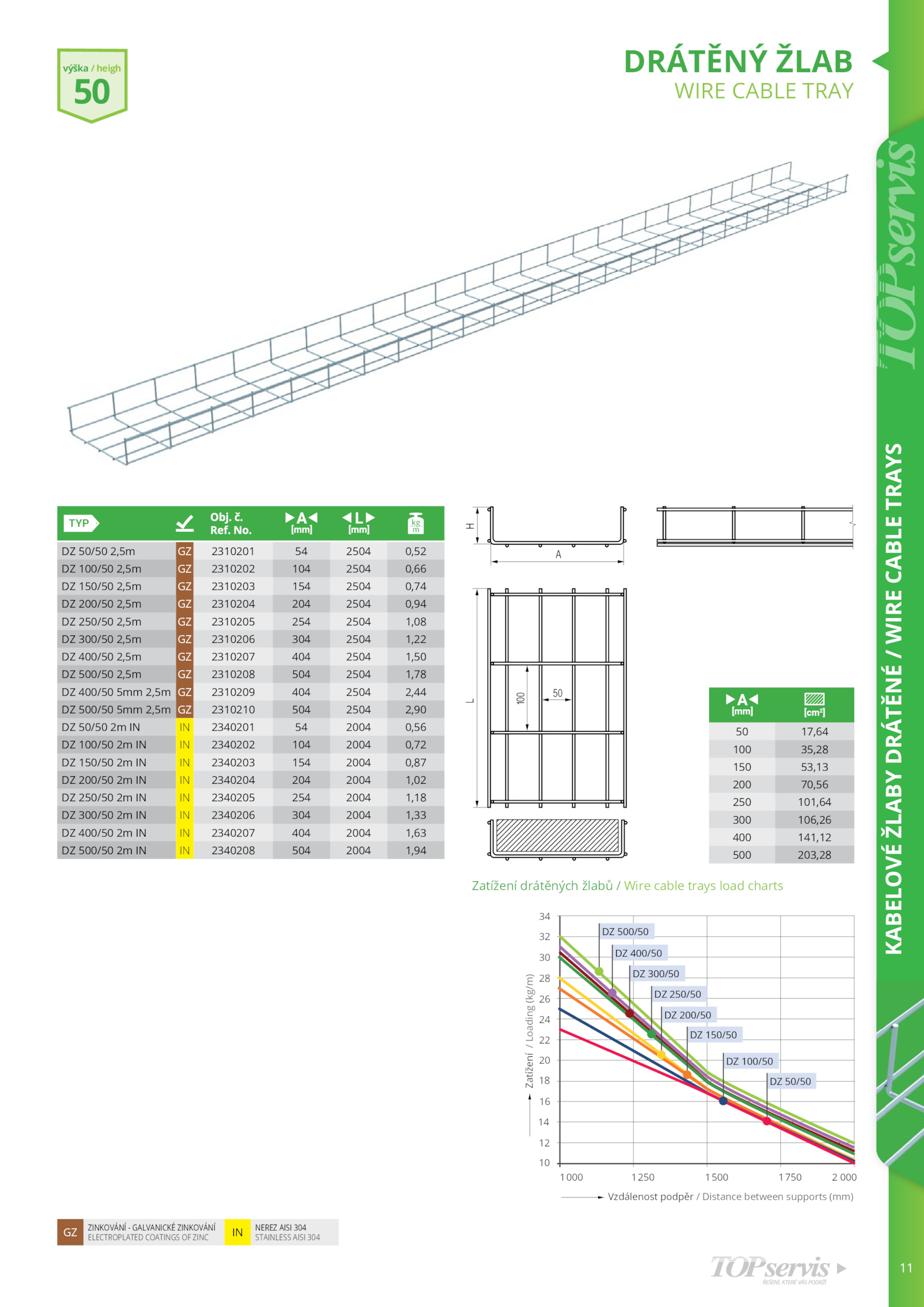

11 KABELOVÉ ŽLABY DRÁTĚNÉ / WIRE CABLE TRAYS GZ ZINKOVÁNÍ GALVANICKÉ ZINKOVÁNÍ ELECTROPLATED COATINGS ZINC IN NEREZ AISI 304 STAINLESS AISI 304 DRÁTĚNÝ ŽLAB WIRE CABLE TRAY Zatížení drátěných žlabů Wire cable trays load charts DZ 50/50 2,5m 2310201 2504 0,52 DZ 100/50 2,5m 2310202 104 2504 0,66 DZ 150/50 2,5m 2310203 154 2504 0,74 DZ 200/50 2,5m 2310204 204 2504 0,94 DZ 250/50 2,5m 2310205 254 2504 1,08 DZ 300/50 2,5m 2310206 304 2504 1,22 DZ 400/50 2,5m 2310207 404 2504 1,50 DZ 500/50 2,5m 2310208 504 2504 1,78 DZ 400/50 5mm 2,5m 2310209 404 2504 2,44 DZ 500/50 5mm 2,5m 2310210 504 2504 2,90 DZ 50/50 2340201 2004 0,56 DZ 100/50 2340202 104 2004 0,72 DZ 150/50 2340203 154 2004 0,87 DZ 200/50 2340204 204 2004 1,02 DZ 250/50 2340205 254 2004 1,18 DZ 300/50 2340206 304 2004 1,33 DZ 400/50 2340207 404 2004 1,63 DZ 500/50 2340208 504 2004 1,94 výška heigh 50 50 17,64 100 35,28 150 53,13 200 70,56 250 101,64 300 106,26 400 141,12 500 203,28 DZ 35 DZ 50 DZ 100 Zatížení / Loading (kg/m) 10 12 14 16 18 20 22 24 26 28 30 32 34 1000 1250 1500 1750 000 Vzdálenost podpěr Distance between supports (mm) DZ 500/50 DZ 400/50 DZ 300/50 DZ 250/50 DZ 150/50 DZ 50/50 DZ 200/50 DZ 100/50 H A 100 50 100 50 A DZ 50 DZ 100 L
