Strana 12 z 108
Poznámky redaktora
12
KABELOVÉ
ŽLABY
DRÁTĚNÉ
/
WIRE
CABLE
TRAYS
GZ
ZINKOVÁNÍ GALVANICKÉ ZINKOVÁNÍ
ELECTROPLATED COATINGS ZINC IN
NEREZ AISI 304
STAINLESS AISI 304

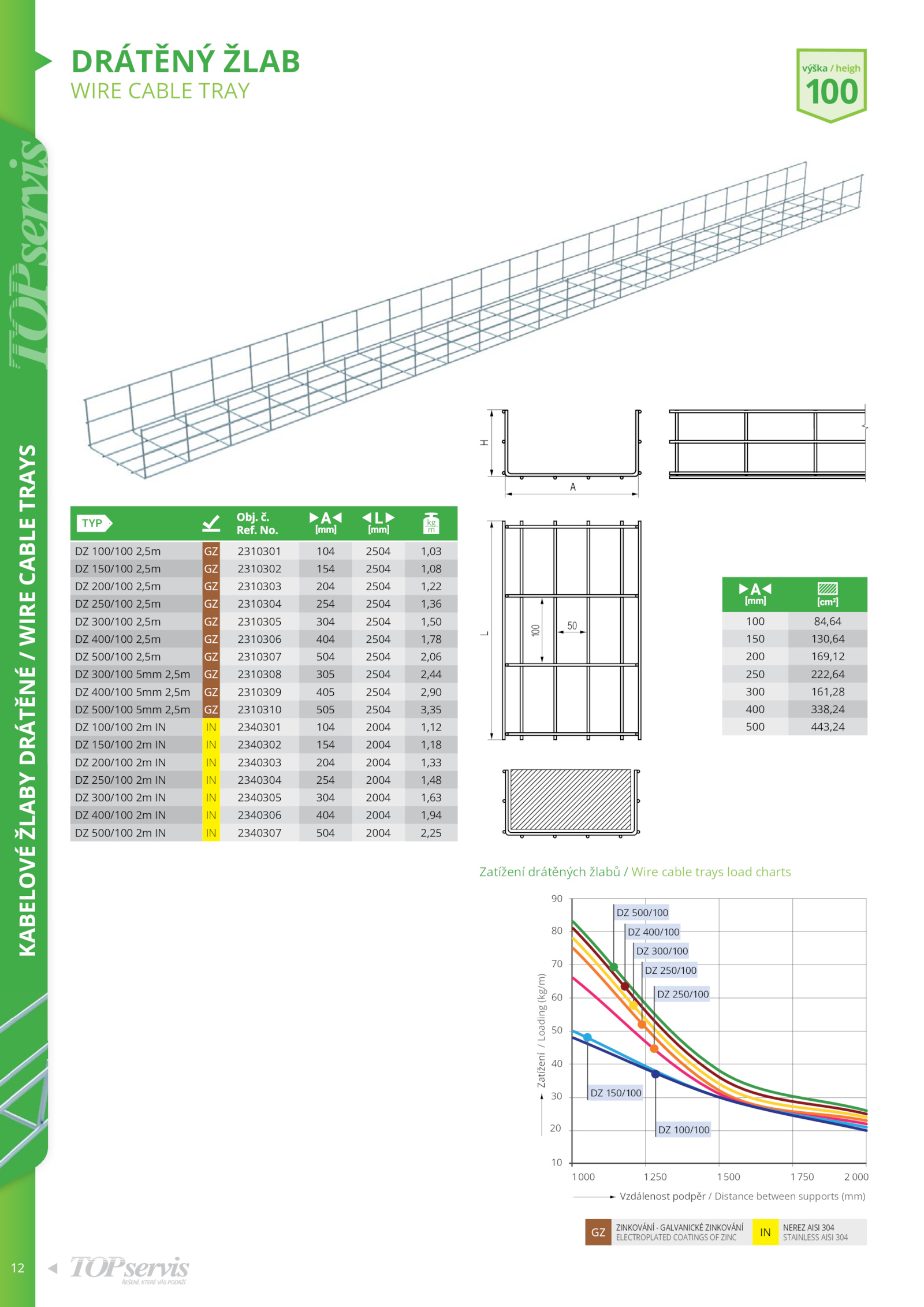

DRÁTĚNÝ ŽLAB
WIRE CABLE TRAY
DZ 100/100 2,5m 2310301 104 2504 1,03
DZ 150/100 2,5m 2310302 154 2504 1,08
DZ 200/100 2,5m 2310303 204 2504 1,22
DZ 250/100 2,5m 2310304 254 2504 1,36
DZ 300/100 2,5m 2310305 304 2504 1,50
DZ 400/100 2,5m 2310306 404 2504 1,78
DZ 500/100 2,5m 2310307 504 2504 2,06
DZ 300/100 5mm 2,5m 2310308 305 2504 2,44
DZ 400/100 5mm 2,5m 2310309 405 2504 2,90
DZ 500/100 5mm 2,5m 2310310 505 2504 3,35
DZ 100/100 2340301 104 2004 1,12
DZ 150/100 2340302 154 2004 1,18
DZ 200/100 2340303 204 2004 1,33
DZ 250/100 2340304 254 2004 1,48
DZ 300/100 2340305 304 2004 1,63
DZ 400/100 2340306 404 2004 1,94
DZ 500/100 2340307 504 2004 2,25
100 84,64
150 130,64
200 169,12
250 222,64
300 161,28
400 338,24
500 443,24
DZ 35
DZ 50
DZ 100
H
100
50
L A
DZ 100
výška heigh
100
Zatížení drátěných žlabů Wire cable trays load charts
Zatížení
/
Loading
(kg/m)
10
20
30
40
50
60
80
90
70
1000 1250 1500 1750 000
Vzdálenost podpěr Distance between supports (mm)
DZ 500/100
DZ 400/100
DZ 300/100
DZ 250/100
DZ 250/100
DZ 150/100
DZ 100/100
