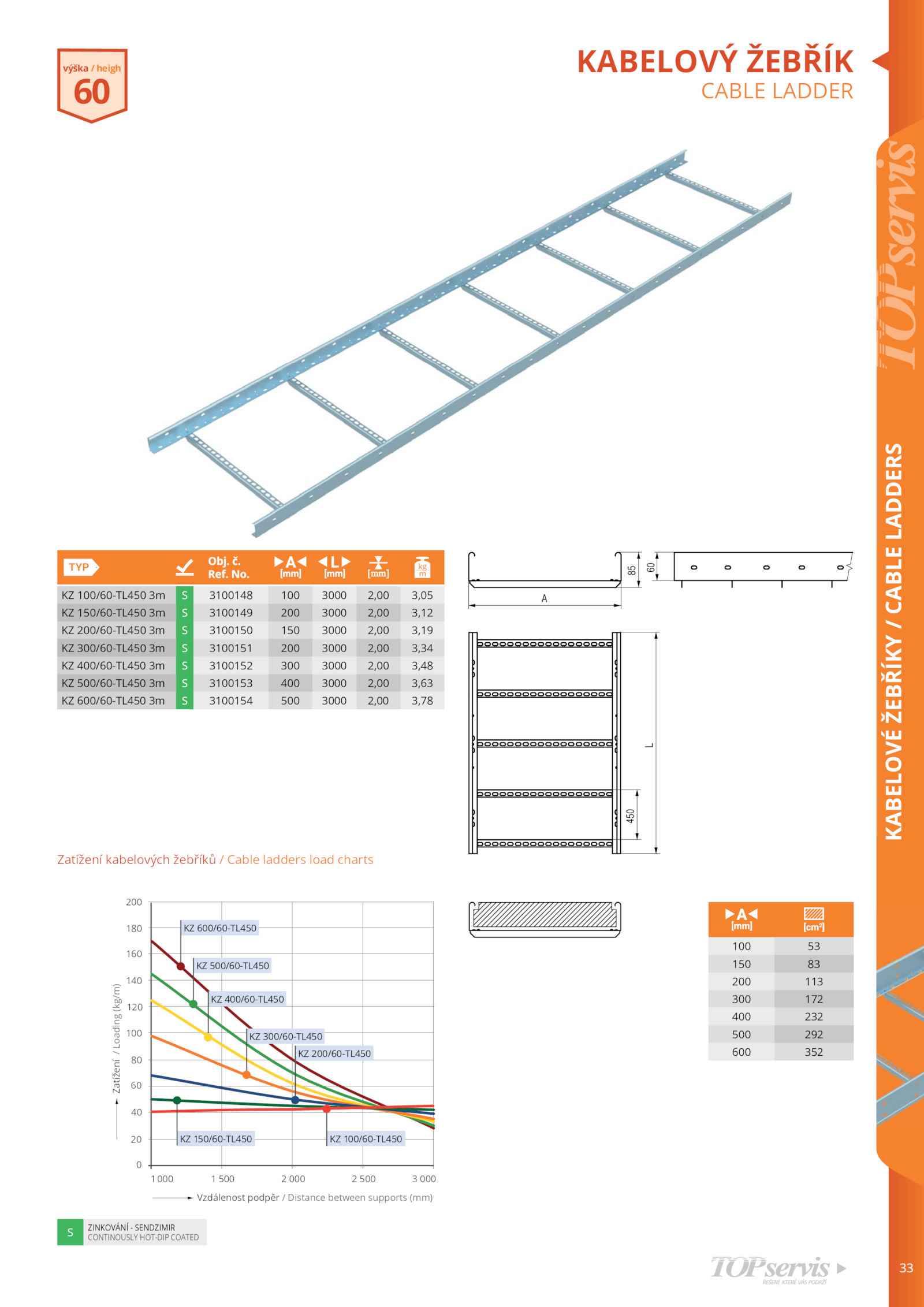

KABELOVÝ ŽEBŘÍK
CABLE LADDER
Zatížení kabelových žebříků Cable ladders load charts
KZ 100/60-TL450 3100148 100 3000 2,00 3,05
KZ 150/60-TL450 3100149 200 3000 2,00 3,12
KZ 200/60-TL450 3100150 150 3000 2,00 3,19
KZ 300/60-TL450 3100151 200 3000 2,00 3,34
KZ 400/60-TL450 3100152 300 3000 2,00 3,48
KZ 500/60-TL450 3100153 400 3000 2,00 3,63
KZ 600/60-TL450 3100154 500 3000 2,00 3,78
výška heigh
60Zatížení
/
Loading
(kg/m)
0
20
40
60
80
100
120
140
160
180
200
1000 500 000 500 000
Vzdálenost podpěr Distance between supports (mm)
KZ 600/60-TL450
KZ 500/60-TL450
KZ 400/60-TL450
KZ 300/60-TL450
KZ 200/60-TL450
KZ 150/60-TL450 100/60-TL450
100 53
150 83
200 113
300 172
400 232
500 292
600 352
85
60
A
L
450
