KABELOVÉ
ŽEBŘÍKY
/
CABLE
LADDERS
S
ZINKOVÁNÍ SENDZIMIR
CONTINOUSLY HOT-DIP COATED

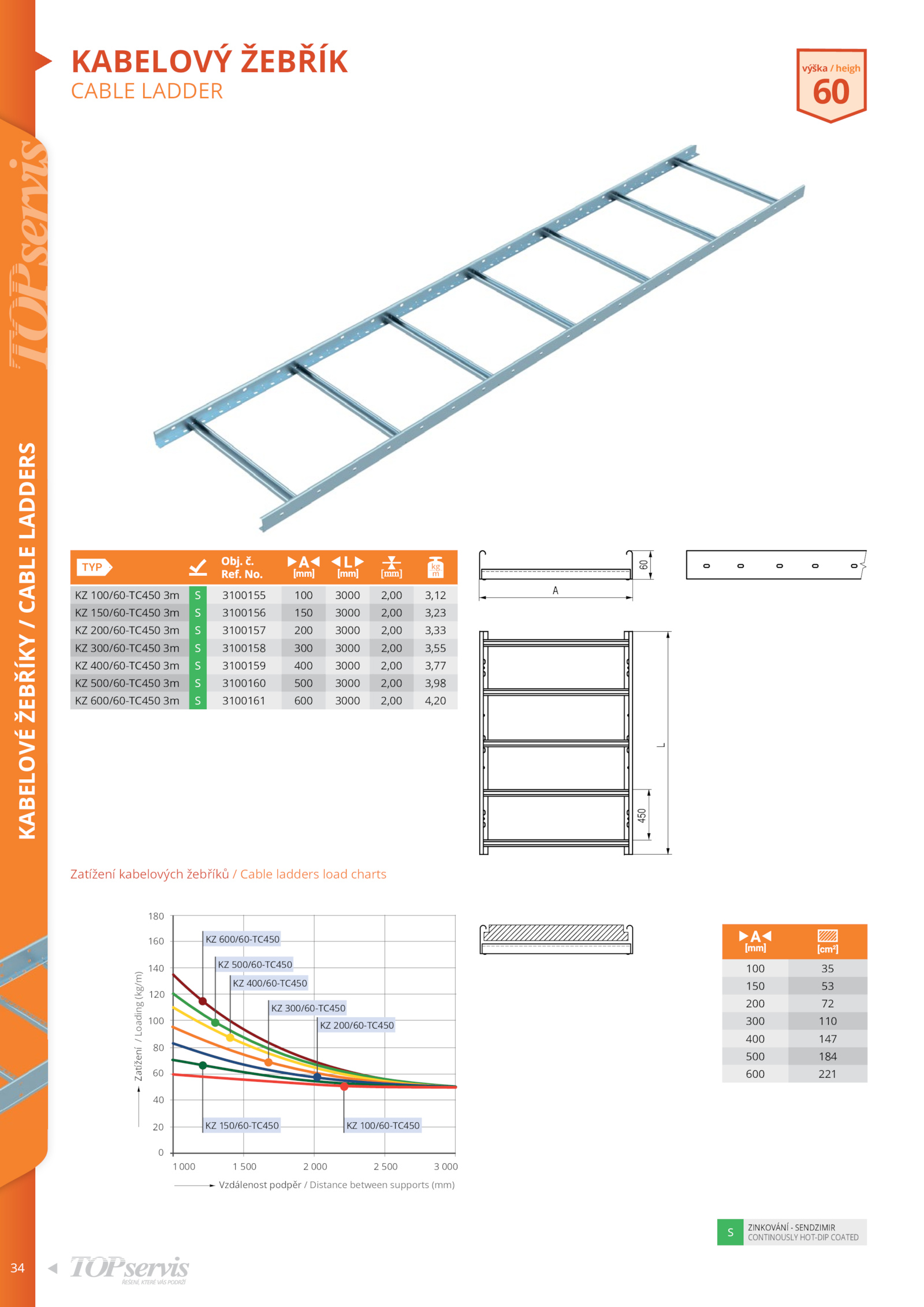

KABELOVÝ ŽEBŘÍK
CABLE LADDER
Zatížení kabelových žebříků Cable ladders load charts
KZ 100/60-TC450 3100155 100 3000 2,00 3,12
KZ 150/60-TC450 3100156 150 3000 2,00 3,23
KZ 200/60-TC450 3100157 200 3000 2,00 3,33
KZ 300/60-TC450 3100158 300 3000 2,00 3,55
KZ 400/60-TC450 3100159 400 3000 2,00 3,77
KZ 500/60-TC450 3100160 500 3000 2,00 3,98
KZ 600/60-TC450 3100161 600 3000 2,00 4,20
výška heigh
60
60
A
L
450
100 35
150 53
200 72
300 110
400 147
500 184
600 221
Zatížení
/
Loading
(kg/m)
0
20
40
60
80
100
120
140
160
180
1000 500 000 500 000
Vzdálenost podpěr Distance between supports (mm)
KZ 600/60-TC450
KZ 500/60-TC450
KZ 400/60-TC450
KZ 300/60-TC450
KZ 200/60-TC450
KZ 150/60-TC450 100/60-TC450
