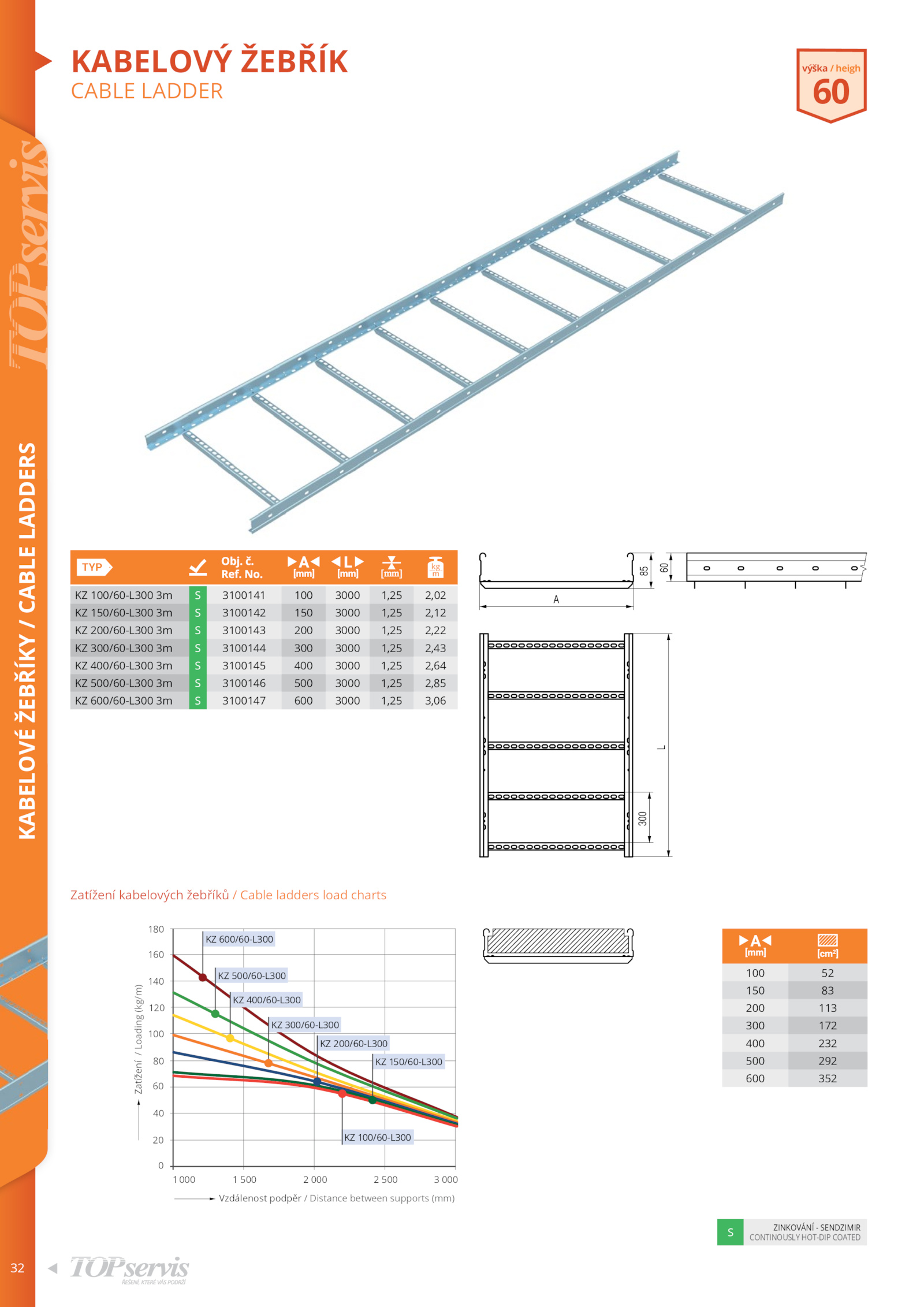

KABELOVÝ ŽEBŘÍK
CABLE LADDER
Zatížení kabelových žebříků Cable ladders load charts
KZ 100/60-L300 3100141 100 3000 1,25 2,02
KZ 150/60-L300 3100142 150 3000 1,25 2,12
KZ 200/60-L300 3100143 200 3000 1,25 2,22
KZ 300/60-L300 3100144 300 3000 1,25 2,43
KZ 400/60-L300 3100145 400 3000 1,25 2,64
KZ 500/60-L300 3100146 500 3000 1,25 2,85
KZ 600/60-L300 3100147 600 3000 1,25 3,06
výška heigh
60
85
60
A
L
300
100 52
150 83
200 113
300 172
400 232
500 292
600 352
Zatížení
/
Loading
(kg/m)
0
20
40
60
80
100
120
140
160
180
1000 500 000 500 000
Vzdálenost podpěr Distance between supports (mm)
KZ 600/60-L300
KZ 500/60-L300
KZ 400/60-L300
KZ 300/60-L300
KZ 200/60-L300
KZ 150/60-L300
KZ 100/60-L300
