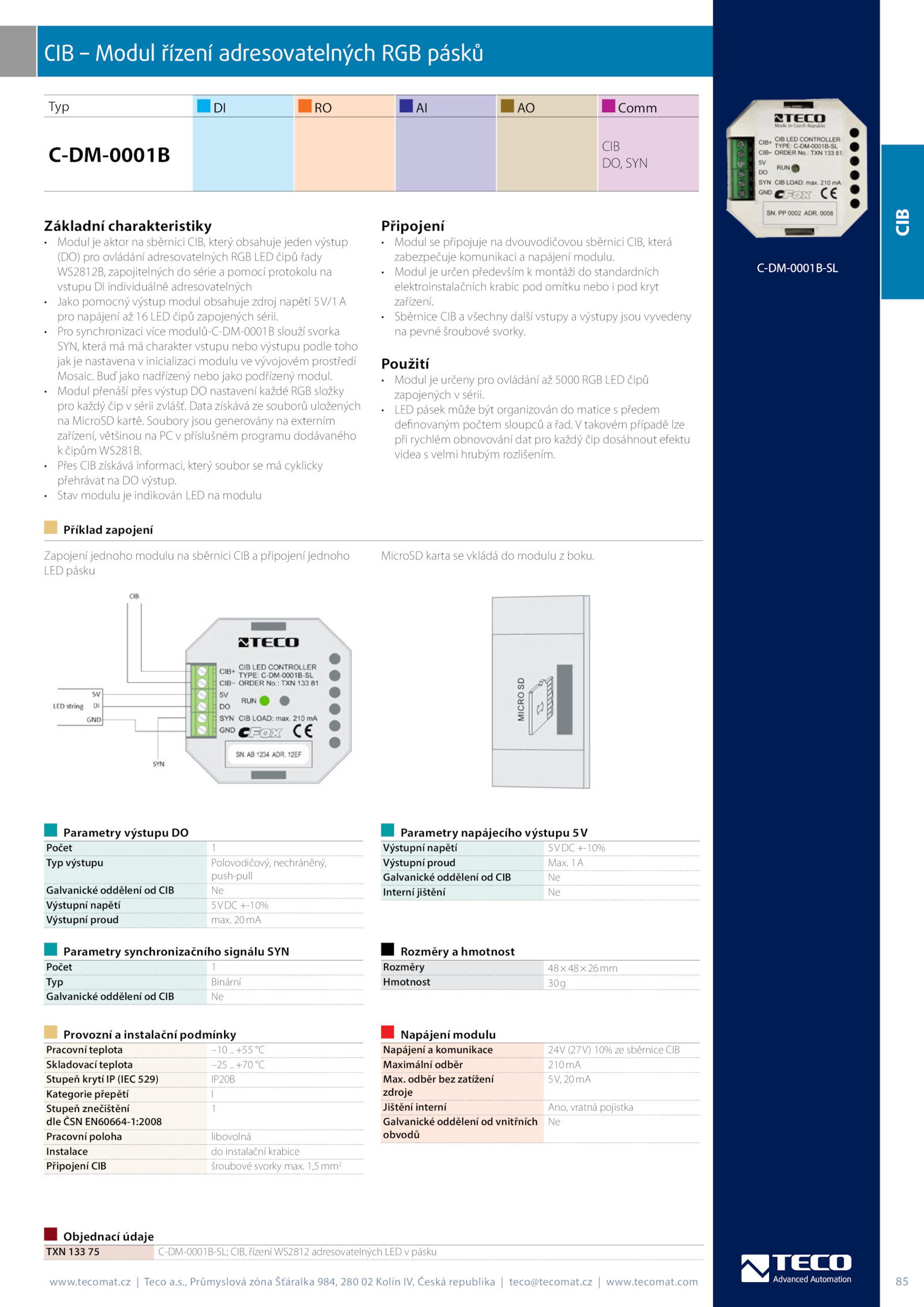

Použití • Modul určeny pro ovládání 5000 RGB LED čipů zapojených sérii. • Stav modulu indikován LED modulu Připojení • Modul připojuje dvouvodičovou sběrnici CIB, která zabezpečuje komunikaci napájení modulu. Soubory jsou generovány externím zařízení, většinou příslušném programu dodávaného k čipům WS281B. Buď jako nadřízený nebo jako podřízený modul. • Přes CIB získává informaci, který soubor cyklicky přehrávat výstup. odběr bez zatížení zdroje 5V, 20mA Jištění interní Ano, vratná pojistka Galvanické oddělení vnitřních obvodů Ne Rozměry hmotnost Rozměry 48×48×26mm Hmotnost 30g Objednací údaje TXN 133 C-DM-0001B-SL; CIB, řízení WS2812 adresovatelných LED pásku CIB . • Pro synchronizaci více modulů-C-DM-0001B slouží svorka SYN, která charakter vstupu nebo výstupu podle toho jak nastavena inicializaci modulu vývojovém prostředí Mosaic. 20mA Parametry synchronizačního signálu SYN Počet 1 Typ Binární Galvanické oddělení CIB Ne Provozní instalační podmínky Pracovní teplota –10 +55 °C Skladovací teplota –25 +70 °C Stupeň krytí (IEC 529) IP20B Kategorie přepětí I Stupeň znečištění dle ČSN EN60664-1:2008 1 Pracovní poloha libovolná Instalace instalační krabice Připojení CIB šroubové svorky max. 1,5mm2 Parametry napájecího výstupu 5V Výstupní napětí 5VDC +-10% Výstupní proud Max. • Modul určen především montáži standardních elektroinstalačních krabic pod omítku nebo pod kryt zařízení. takovém případě lze při rychlém obnovování dat pro každý čip dosáhnout efektu videa velmi hrubým rozlišením. • LED pásek může být organizován matice předem definovaným počtem sloupců řad., Průmyslová zóna Šťáralka 984, 280 Kolín IV, Česká republika teco@tecomat. Příklad zapojení C-DM-0001B-SL Zapojení jednoho modulu sběrnici CIB připojení jednoho LED pásku MicroSD karta vkládá modulu boku.cz www.tecomat. • Sběrnice CIB všechny další vstupy výstupy jsou vyvedeny na pevné šroubové svorky. Data získává souborů uložených na MicroSD kartě.s.tecomat.cz Teco a.com CIB Modul řízení adresovatelných RGB pásků Typ Comm C-DM-0001B CIB DO, SYN Základní charakteristiky • Modul aktor sběrnici CIB, který obsahuje jeden výstup (DO) pro ovládání adresovatelných RGB LED čipů řady WS2812B, zapojitelných série pomocí protokolu na vstupu individuálně adresovatelných • Jako pomocný výstup modul obsahuje zdroj napětí 5V/1A pro napájení LED čipů zapojených sérii. 1A Galvanické oddělení CIB Ne Interní jištění Ne Napájení modulu Napájení komunikace 24V (27V) 10% sběrnice CIB Maximální odběr 210mA Max.Advanced Automation 85 www. • Modul přenáší přes výstup nastavení každé RGB složky pro každý čip sérii zvlášť. Parametry výstupu DO Počet 1 Typ výstupu Polovodičový, nechráněný, push-pull Galvanické oddělení CIB Ne Výstupní napětí 5VDC +-10% Výstupní proud max
