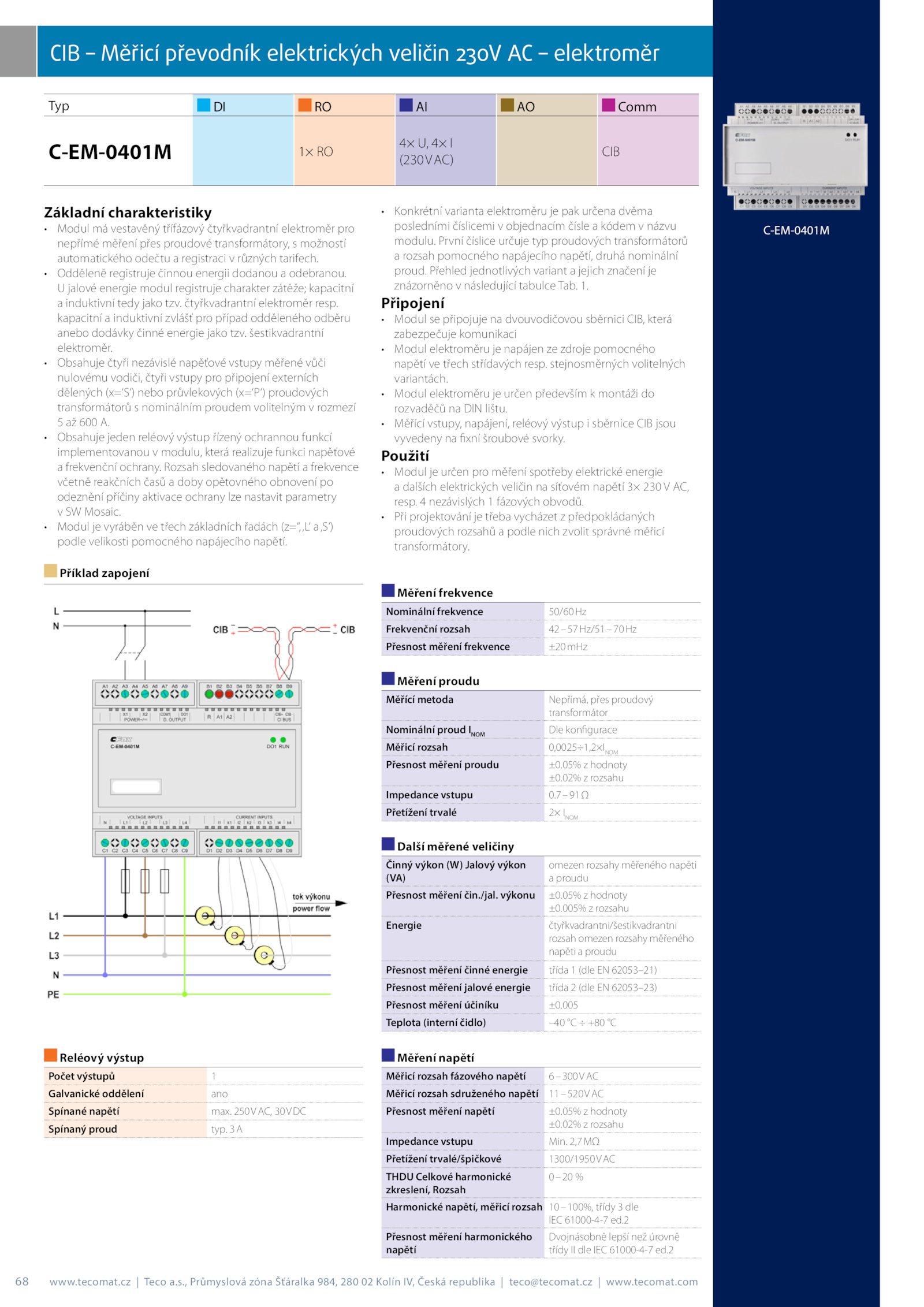

tecomat. Příklad zapojení Měření frekvence Nominální frekvence 50/60Hz Frekvenční rozsah 42–57Hz/51–70Hz Přesnost měření frekvence ±20mHz Měření napětí Měřicí rozsah fázového napětí 6–300VAC Měřicí rozsah sdruženého napětí 11–520VAC Přesnost měření napětí ±0. U jalové energie modul registruje charakter zátěže; kapacitní a induktivní tedy jako tzv.005% rozsahu Energie čtyřkvadrantni/šestikvadrantni rozsah omezen rozsahy měřeného napěti proudu Přesnost měření činné energie třída (dle 62053–21) Přesnost měření jalové energie třída (dle 62053–23) Přesnost měření účiníku ±0.Advanced Automation 68 www. čtyřkvadrantní elektroměr resp. nezávislých fázových obvodů.05% hodnoty ±0. 2,7MΩ Přetížení trvalé/špičkové 1300/1950VAC THDU Celkové harmonické zkreslení, Rozsah 0–20 % Harmonické napětí, měřicí rozsah 10–100%, třídy dle IEC 61000-4-7 ed. Přehled jednotlivých variant jejich značení je znázorněno následující tabulce Tab.com CIB Měřicí převodník elektrických veličin 230V elektroměr Typ Comm C-EM-0401M RO 4× I (230VAC) CIB Základní charakteristiky · Modul vestavěný třífázový čtyřkvadrantní elektroměr pro nepřímé měření přes proudové transformátory, možností automatického odečtu registraci různých tarifech.7–91Ω Přetížení trvalé INOM Další měřené veličiny Činný výkon (W) Jalový výkon (VA) omezen rozsahy měřeného napěti a proudu Přesnost měření čin./jal.02% rozsahu Impedance vstupu 0.2 Měření proudu Měřící metoda Nepřímá, přes proudový transformátor Nominální proud INOM Dle konfigurace Měřicí rozsah 0,0025÷1,2×INOM Přesnost měření proudu ±0. · Modul elektroměru určen především montáži do rozvaděčů DIN lištu.s.2 Přesnost měření harmonického napětí Dvojnásobně lepší než úrovně třídy dle IEC 61000-4-7 ed.05% hodnoty ±0. · Odděleně registruje činnou energii dodanou odebranou.05% hodnoty ±0. 250VAC, 30VDC Spínaný proud typ. Rozsah sledovaného napětí frekvence včetně reakčních časů doby opětovného obnovení po odeznění příčiny aktivace ochrany lze nastavit parametry v Mosaic. kapacitní induktivní zvlášť pro případ odděleného odběru anebo dodávky činné energie jako tzv., Průmyslová zóna Šťáralka 984, 280 Kolín IV, Česká republika teco@tecomat. · Konkrétní varianta elektroměru pak určena dvěma posledními číslicemi objednacím čísle kódem názvu modulu.02% rozsahu Impedance vstupu Min. · Při projektování třeba vycházet předpokládaných proudových rozsahů podle nich zvolit správné měřicí transformátory. stejnosměrných volitelných variantách. · Obsahuje čtyři nezávislé napěťové vstupy měřené vůči nulovému vodiči, čtyři vstupy pro připojení externích dělených (x=‘S‘) nebo průvlekových (x=‘P‘) proudových transformátorů nominálním proudem volitelným rozmezí 5 600 A. Použití · Modul určen pro měření spotřeby elektrické energie a dalších elektrických veličin síťovém napětí 230 AC, resp. · Měřící vstupy, napájení, reléový výstup sběrnice CIB jsou vyvedeny fixní šroubové svorky.005 Teplota (interní čidlo) –40 +80 °C C-EM-0401M Reléový výstup Počet výstupů 1 Galvanické oddělení ano Spínané napětí max.cz www.cz Teco a.tecomat. Připojení · Modul připojuje dvouvodičovou sběrnici CIB, která zabezpečuje komunikaci · Modul elektroměru napájen zdroje pomocného napětí třech střídavých resp. · Obsahuje jeden reléový výstup řízený ochrannou funkcí implementovanou modulu, která realizuje funkci napěťové a frekvenční ochrany. 1. výkonu ±0. šestikvadrantní elektroměr. · Modul vyráběn třech základních řadách (z=‘‘,‚L‘ a‚S‘) podle velikosti pomocného napájecího napětí. První číslice určuje typ proudových transformátorů a rozsah pomocného napájecího napětí, druhá nominální proud. 3A
