Katalog systému FOXTROT 2018

| Kategorie: Katalog  | Tento dokument chci!

Vydal: Teco a.s .

Strana 69 z 110







Poznámky redaktora

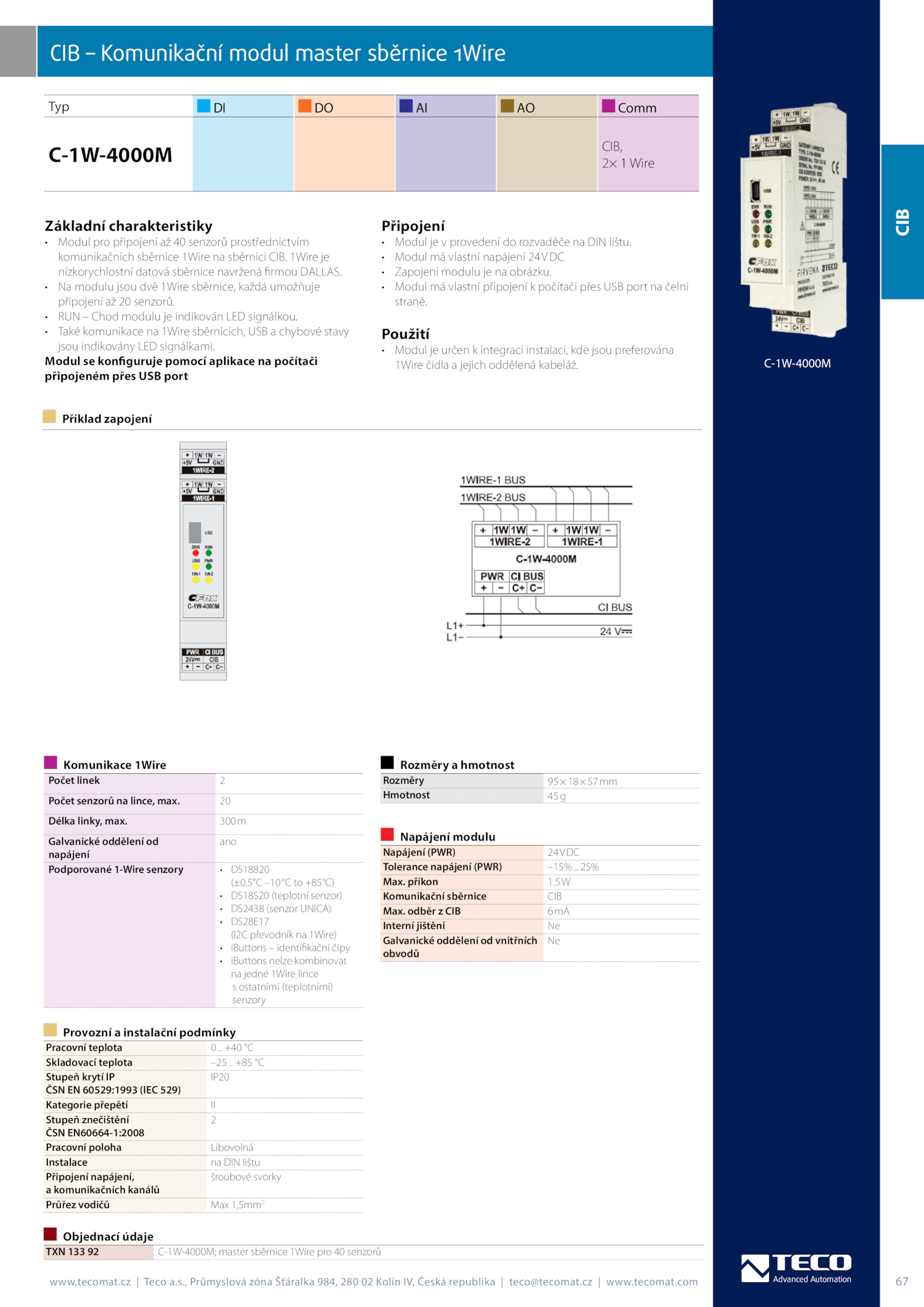

5W Komunikační sběrnice CIB Max.com CIB Komunikační modul master sběrnice 1Wire Typ Comm C-1W-4000M CIB, 2× Wire Základní charakteristiky • Modul pro připojení senzorů prostřednictvím komunikačních sběrnice 1Wire sběrnici CIB. Modul konfiguruje pomocí aplikace počítači připojeném přes USB port Připojení • Modul provedení rozvaděče DIN lištu. • Také komunikace 1Wire sběrnicích, USB chybové stavy jsou indikovány LED signálkami. • Modul vlastní připojení počítači přes USB port čelní straně.cz Teco a. 1Wire je nízkorychlostní datová sběrnice navržená firmou DALLAS. příkon 1. Použití • Modul určen integraci instalací, kde jsou preferována 1Wire čidla jejich oddělená kabeláž., Průmyslová zóna Šťáralka 984, 280 Kolín IV, Česká republika teco@tecomat. 20 Délka linky, max. • Modul vlastní napájení 24VDC • Zapojení modulu obrázku. Příklad zapojení C-1W-4000M Komunikace 1Wire Počet linek 2 Počet senzorů lince, max.cz www.tecomat. • RUN Chod modulu indikován LED signálkou.tecomat.s.5°C –10°C +85°C) • DS18S20 (teplotní senzor) • DS2438 (senzor UNICA) • DS28E17 (I2C převodník 1Wire) • iButtons identifikační čipy • iButtons nelze kombinovat na jedné 1Wire lince s ostatními (teplotními) senzory Provozní instalační podmínky Pracovní teplota +40 °C Skladovací teplota –25 +85 °C Stupeň krytí IP ČSN 60529:1993 (IEC 529) IP20 Kategorie přepětí II Stupeň znečištění ČSN EN60664-1:2008 2 Pracovní poloha Libovolná Instalace DIN lištu Připojení napájení, a komunikačních kanálů šroubové svorky Průřez vodičů Max 1,5mm2 Napájení modulu Napájení (PWR) 24VDC Tolerance napájení (PWR) –15% 25% Max. • modulu jsou dvě 1Wire sběrnice, každá umožňuje připojení senzorů. 300m Galvanické oddělení od napájení ano Podporované 1-Wire senzory DS18820 (±0. odběr CIB 6mA Interní jištění Ne Galvanické oddělení vnitřních obvodů Ne Rozměry hmotnost Rozměry 95×18×57mm Hmotnost 45g Objednací údaje TXN 133 C-1W-4000M; master sběrnice 1Wire pro senzorů CIB .Advanced Automation 67 www
