Poznámky redaktora

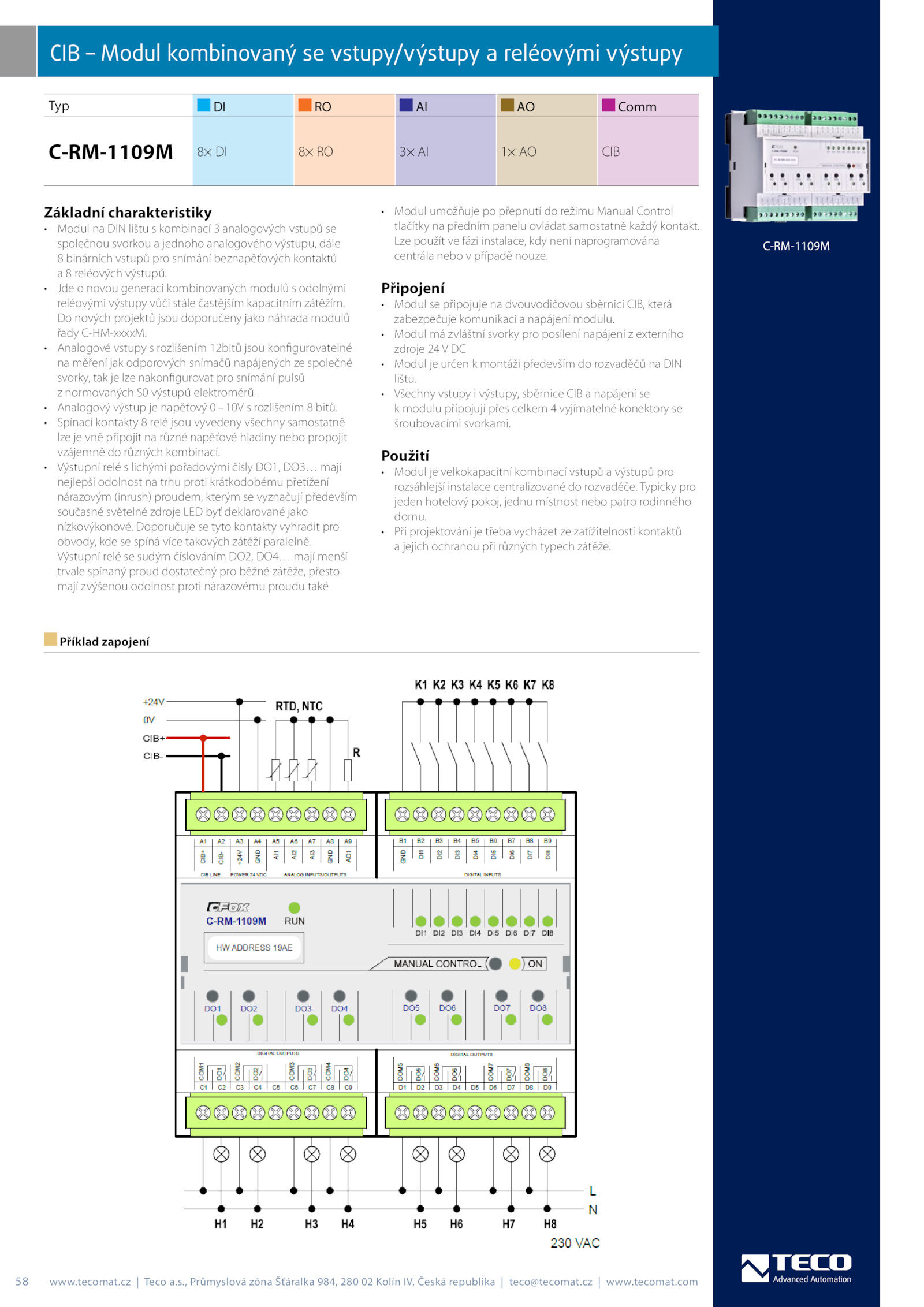

tecomat. Výstupní relé sudým číslováním DO2, DO4… mají menší trvale spínaný proud dostatečný pro běžné zátěže, přesto mají zvýšenou odolnost proti nárazovému proudu také · Modul umožňuje přepnutí režimu Manual Control tlačítky předním panelu ovládat samostatně každý kontakt. Připojení · Modul připojuje dvouvodičovou sběrnici CIB, která zabezpečuje komunikaci napájení modulu. · Modul zvláštní svorky pro posílení napájení externího zdroje DC · Modul určen montáži především rozvaděčů DIN lištu. · Všechny vstupy výstupy, sběrnice CIB napájení se k modulu připojují přes celkem vyjímatelné konektory se šroubovacími svorkami. · Spínací kontakty relé jsou vyvedeny všechny samostatně lze vně připojit různé napěťové hladiny nebo propojit vzájemně různých kombinací. · Analogový výstup napěťový 0–10V rozlišením bitů. Příklad zapojení C-RM-1109M . · Při projektování třeba vycházet zatížitelnosti kontaktů a jejich ochranou při různých typech zátěže., Průmyslová zóna Šťáralka 984, 280 Kolín IV, Česká republika teco@tecomat. Do nových projektů jsou doporučeny jako náhrada modulů řady C-HM-xxxxM. · Výstupní relé lichými pořadovými čísly DO1, DO3… mají nejlepší odolnost trhu proti krátkodobému přetížení nárazovým (inrush) proudem, kterým vyznačují především současné světelné zdroje LED byť deklarované jako nízkovýkonové. Typicky pro jeden hotelový pokoj, jednu místnost nebo patro rodinného domu.com Advanced Automation CIB Modul kombinovaný vstupy/výstupy reléovými výstupy Typ Comm C-RM-1109M CIB Základní charakteristiky · Modul DIN lištu kombinací analogových vstupů se společnou svorkou jednoho analogového výstupu, dále 8 binárních vstupů pro snímání beznapěťových kontaktů a reléových výstupů.cz Teco a.s. · Jde novou generaci kombinovaných modulů odolnými reléovými výstupy vůči stále častějším kapacitním zátěžím. · Analogové vstupy rozlišením 12bitů jsou konfigurovatelné na měření jak odporových snímačů napájených společné svorky, tak lze nakonfigurovat pro snímání pulsů z normovaných výstupů elektroměrů. Použití · Modul velkokapacitní kombinací vstupů výstupů pro rozsáhlejší instalace centralizované rozvaděče.tecomat.cz www.www. Doporučuje tyto kontakty vyhradit pro obvody, kde spíná více takových zátěží paralelně. Lze použít fázi instalace, kdy není naprogramována centrála nebo případě nouze
