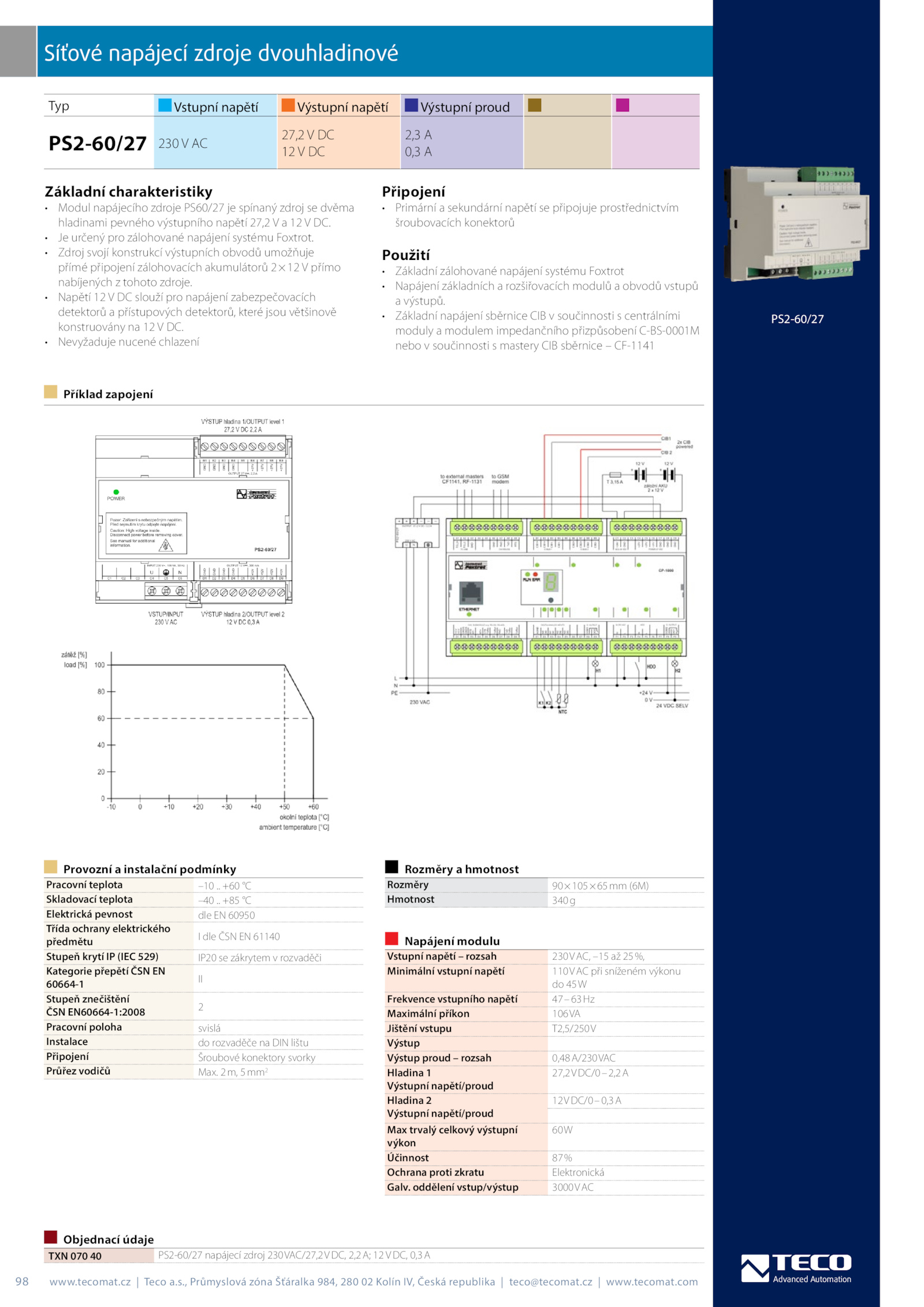

• Základní napájení sběrnice CIB součinnosti centrálními moduly modulem impedančního přizpůsobení C-BS-0001M nebo součinnosti mastery CIB sběrnice CF-1141 PS2-60/27 Síťové napájecí zdroje dvouhladinové Typ Vstupní napětí Výstupní napětí Výstupní proud PS2-60/27 230 AC 27,2 DC 12 DC 2,3 A 0,3 A Příklad zapojení . • Napětí slouží pro napájení zabezpečovacích detektorů přístupových detektorů, které jsou většinově konstruovány DC.tecomat. oddělení vstup/výstup 3000VAC Rozměry hmotnost Rozměry 90×105×65mm (6M) Hmotnost 340g Základní charakteristiky • Modul napájecího zdroje PS60/27 spínaný zdroj dvěma hladinami pevného výstupního napětí 27,2 DC.com Provozní instalační podmínky Pracovní teplota –10 +60 °C Skladovací teplota –40 +85 °C Elektrická pevnost dle 60950 Třída ochrany elektrického předmětu dle ČSN 61140 Stupeň krytí (IEC 529) IP20 zákrytem rozvaděči Kategorie přepětí ČSN EN 60664-1 II Stupeň znečištění ČSN EN60664-1:2008 2 Pracovní poloha svislá Instalace rozvaděče DIN lištu Připojení Šroubové konektory svorky Průřez vodičů Max. • určený pro zálohované napájení systému Foxtrot.Advanced Automation 98 www.tecomat. • Zdroj svojí konstrukcí výstupních obvodů umožňuje přímé připojení zálohovacích akumulátorů 2×12 přímo nabíjených tohoto zdroje.s.cz www.cz Teco a. • Nevyžaduje nucené chlazení Připojení • Primární sekundární napětí připojuje prostřednictvím šroubovacích konektorů Použití • Základní zálohované napájení systému Foxtrot • Napájení základních rozšiřovacích modulů obvodů vstupů a výstupů., Průmyslová zóna Šťáralka 984, 280 Kolín IV, Česká republika teco@tecomat. 2m, 5mm2 Objednací údaje TXN 070 PS2-60/27 napájecí zdroj 230VAC/27,2VDC, 2,2A; VDC, 0,3A Napájení modulu Vstupní napětí rozsah 230VAC, –15 25%, Minimální vstupní napětí 110VAC při sníženém výkonu do 45W Frekvence vstupního napětí 47–63Hz Maximální příkon 106VA Jištění vstupu T2,5/250V Výstup Výstup proud rozsah 0,48A/230VAC Hladina 1 Výstupní napětí/proud 27,2VDC/0–2,2A Hladina 2 Výstupní napětí/proud 12VDC/0–0,3A Max trvalý celkový výstupní výkon 60W Účinnost 87% Ochrana proti zkratu Elektronická Galv
