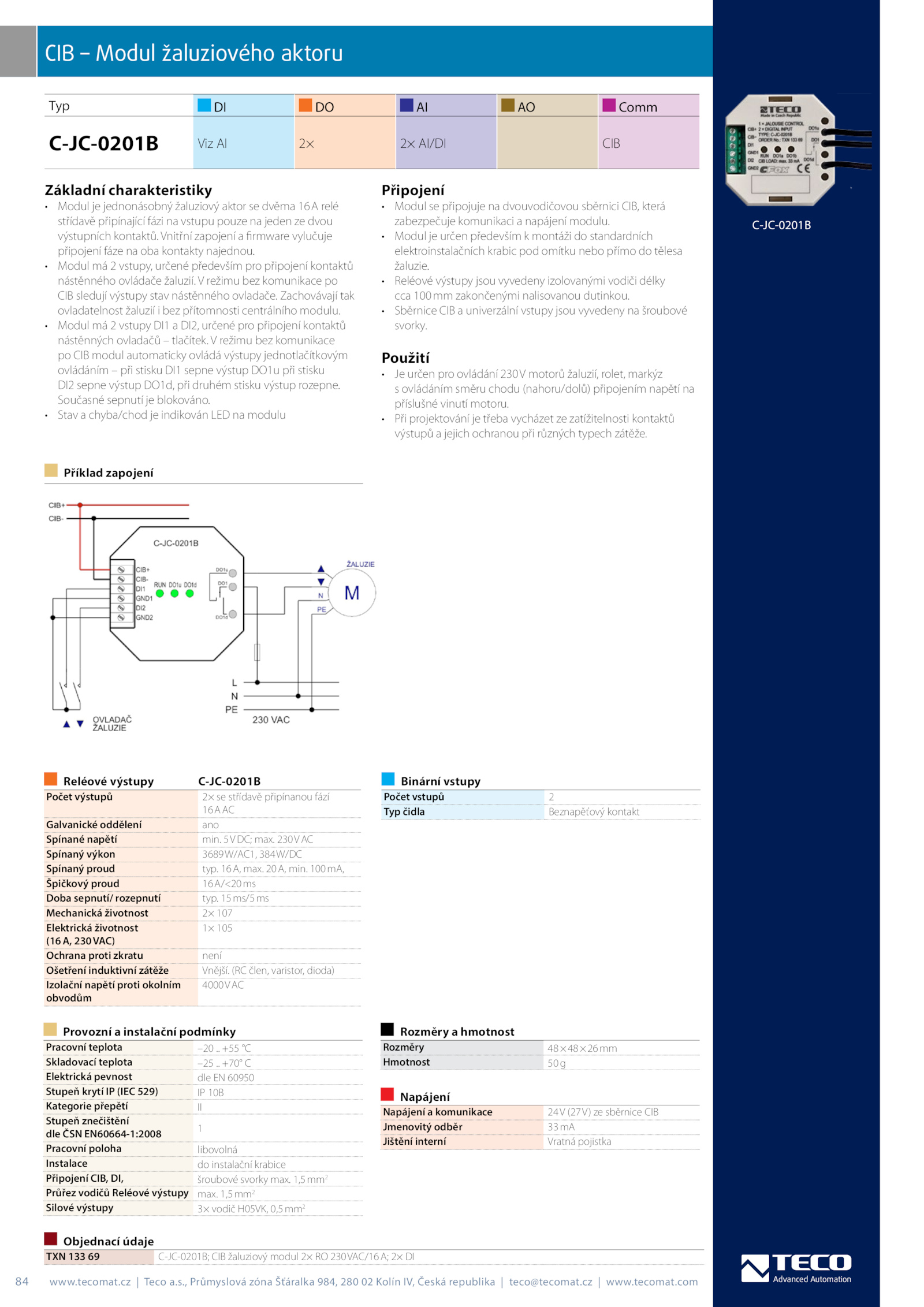

Základní charakteristiky
• Modul jednonásobný žaluziový aktor dvěma 16A relé
střídavě připínající fázi vstupu pouze jeden dvou
výstupních kontaktů. 1,5mm2
Silové výstupy vodič H05VK, 0,5mm2
Rozměry hmotnost
Rozměry 48×48×26mm
Hmotnost 50g
Napájení
Napájení komunikace 24V (27V) sběrnice CIB
Jmenovitý odběr 33mA
Jištění interní Vratná pojistka
Binární vstupy
Počet vstupů 2
Typ čidla Beznapěťový kontakt
Objednací údaje
TXN 133 C-JC-0201B; CIB žaluziový modul 230VAC/16A; DI
C-JC-0201B
Příklad zapojení
Typ Comm
C-JC-0201B Viz AI/DI CIB
CIB Modul žaluziového aktoru
. 16A, max. 230VAC
Spínaný výkon 3689W/AC1, 384W/DC
Spínaný proud typ. režimu bez komunikace
po CIB modul automaticky ovládá výstupy jednotlačítkovým
ovládáním při stisku DI1 sepne výstup DO1u při stisku
DI2 sepne výstup DO1d, při druhém stisku výstup rozepne.
• Modul vstupy DI1 DI2, určené pro připojení kontaktů
nástěnných ovladačů tlačítek. 20A, min.tecomat.
Použití
• určen pro ovládání 230V motorů žaluzií, rolet, markýz
s ovládáním směru chodu (nahoru/dolů) připojením napětí na
příslušné vinutí motoru.
• Stav chyba/chod indikován LED modulu
Připojení
• Modul připojuje dvouvodičovou sběrnici CIB, která
zabezpečuje komunikaci napájení modulu.
• Reléové výstupy jsou vyvedeny izolovanými vodiči délky
cca 100mm zakončenými nalisovanou dutinkou.
• Sběrnice CIB univerzální vstupy jsou vyvedeny šroubové
svorky. Vnitřní zapojení firmware vylučuje
připojení fáze oba kontakty najednou. režimu bez komunikace po
CIB sledují výstupy stav nástěnného ovladače.
Reléové výstupy C-JC-0201B
Počet výstupů střídavě připínanou fází
16AAC
Galvanické oddělení ano
Spínané napětí min.tecomat.
• Při projektování třeba vycházet zatížitelnosti kontaktů
výstupů jejich ochranou při různých typech zátěže.
• Modul vstupy, určené především pro připojení kontaktů
nástěnného ovládače žaluzií. 15ms/5ms
Mechanická životnost 107
Elektrická životnost
(16A, 230VAC)
1× 105
Ochrana proti zkratu není
Ošetření induktivní zátěže Vnější.cz Teco a. (RC člen, varistor, dioda)
Izolační napětí proti okolním
obvodům
4000VAC
Provozní instalační podmínky
Pracovní teplota –20 +55 °C
Skladovací teplota –25 +70° C
Elektrická pevnost dle 60950
Stupeň krytí (IEC 529) 10B
Kategorie přepětí II
Stupeň znečištění
dle ČSN EN60664-1:2008 1
Pracovní poloha libovolná
Instalace instalační krabice
Připojení CIB, DI, šroubové svorky max.
• Modul určen především montáži standardních
elektroinstalačních krabic pod omítku nebo přímo tělesa
žaluzie. 100mA,
Špičkový proud 16A/<20ms
Doba sepnutí/ rozepnutí typ. 1,5mm2
Průřez vodičů Reléové výstupy max.
Současné sepnutí blokováno. Zachovávají tak
ovladatelnost žaluzií bez přítomnosti centrálního modulu
