Pomocná avazební relé. Spínaný obvodPočet kontaktů: 4 přepínacíSpínané napětí: max. 250 V (AC/DC)min. 5 V (AC/DC)Jmenovitá zátěž: AC1 6 A/250 V ACDC1 6 A/24 V DCSpínaný proud: max. 6 Amin. 5 mApro zlacené kontakty min. 2 mAZapínací proud: 12 ASpínaný výkon: AC1 max. 1500 VADC1 max. 144 Wmin. 0,3 Wpro zlacené kontakty min. 0,1 WČetnost spínání: max. 20/min. při jmen. zátěžimax. 300/min. bez zátěžeOdpor kontaktu: ≤ 100 mΩ při 100 mA / 24 VMateriál kontaktů: AgNi nebo AgNi/AuPomocná relé pro všeobecné použití4 přepínací kontaktyTrvalé proudové zatížení 6 AMechanická páčka s aretacíMechanická i elektrická indikace sepnutíPříslušenstvíPrůmyslová pomocná reléStejnosměrné napětí cívkyTyp Popis odporcívkyΩ (±10%)RM012L 12 V + LED 160RM 024 24 V 640RM 024L 24 V + LED 640RM 024LD24 V + LED+Dioda ...

Vydal: KUČERA - Spínací technika s.r.o. Autor: Spínací technika Jan Kučera

Strana 49 z 76







Poznámky redaktora

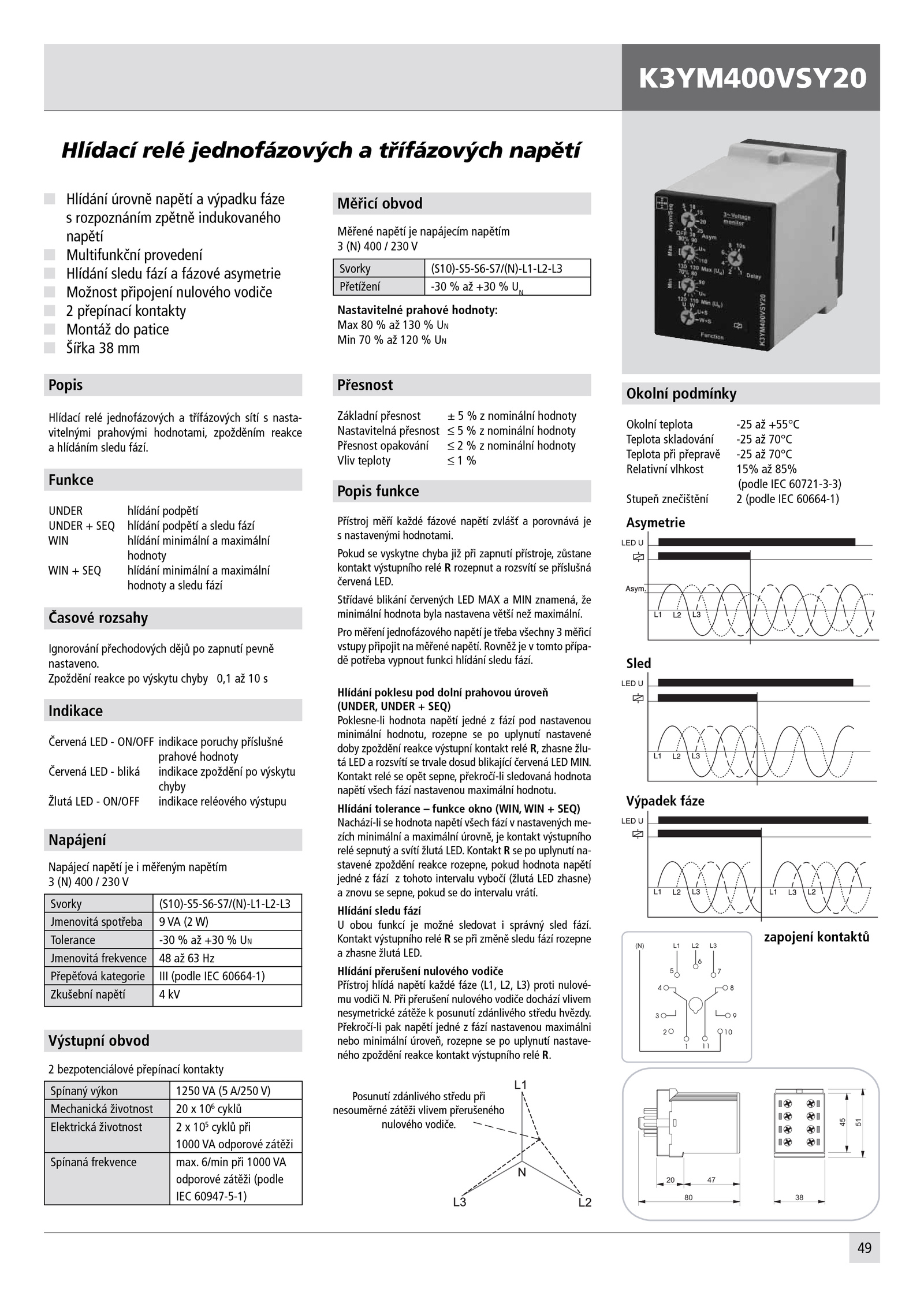

Hlídání tolerance funkce okno (WIN, WIN SEQ) Nachází-li hodnota napětí všech fází nastavených me- zích minimální maximální úrovně, kontakt výstupního relé sepnutý svítí žlutá LED. 6/min při 1000 VA odporové zátěži (podle IEC 60947-5-1) Výstupní obvod 2 bezpotenciálové přepínací kontakty Přesnost Základní přesnost nominální hodnoty Nastavitelná přesnost nominální hodnoty Přesnost opakování nominální hodnoty Vliv teploty % Okolní podmínky Okolní teplota -25 +55°C Teplota skladování -25 70°C Teplota při přepravě -25 70°C Relativní vlhkost 15% 85% (podle IEC 60721-3-3) Stupeň znečištění (podle IEC 60664-1) Měřicí obvod Svorky (S10)-S5-S6-S7/(N)-L1-L2-L3 Přetížení -30 +30 UN Měřené napětí napájecím napětím 3 (N) 400 230 V Popis funkce Přístroj měří každé fázové napětí zvlášť porovnává je s nastavenými hodnotami. . Překročí-li pak napětí jedné fází nastavenou maximálni nebo minimální úroveň, rozepne uplynutí nastave- ného zpoždění reakce kontakt výstupního relé R. Hlídání poklesu pod dolní prahovou úroveň (UNDER, UNDER SEQ) Poklesne-li hodnota napětí jedné fází pod nastavenou minimální hodnotu, rozepne uplynutí nastavené doby zpoždění reakce výstupní kontakt relé zhasne žlu- tá LED rozsvítí trvale dosud blikající červená LED MIN. Střídavé blikání červených LED MAX MIN znamená, že minimální hodnota byla nastavena větší než maximální. Hlídání sledu fází U obou funkcí možné sledovat správný sled fází. Zpoždění reakce výskytu chyby 0,1 s Indikace Červená LED ON/OFF indikace poruchy příslušné prahové hodnoty Červená LED bliká indikace zpoždění výskytu chyby Žlutá LED ON/OFF indikace reléového výstupu Spínaný výkon 1250 A/250 V) Mechanická životnost 106 cyklů Elektrická životnost 105 cyklů při 1000 odporové zátěži Spínaná frekvence max. Hlídání přerušení nulového vodiče Přístroj hlídá napětí každé fáze (L1, L2, L3) proti nulové- mu vodiči Při přerušení nulového vodiče dochází vlivem nesymetrické zátěže posunutí zdánlivého středu hvězdy. Kontakt výstupního relé při změně sledu fází rozepne a zhasne žlutá LED. Kontakt uplynutí na- stavené zpoždění reakce rozepne, pokud hodnota napětí jedné fází tohoto intervalu vybočí (žlutá LED zhasne) a znovu sepne, pokud intervalu vrátí. Pro měření jednofázového napětí třeba všechny měřicí vstupy připojit měřené napětí. Pokud vyskytne chyba již při zapnutí přístroje, zůstane kontakt výstupního relé rozepnut rozsvítí příslušná červená LED. Funkce UNDER hlídání podpětí UNDER SEQ hlídání podpětí sledu fází WIN hlídání minimální maximální hodnoty WIN SEQ hlídání minimální maximální hodnoty sledu fází Časové rozsahy Ignorování přechodových dějů zapnutí pevně nastaveno. L1 L3(N) 4720 80 38 45 51 zapojení kontaktů Asymetrie Sled Výpadek fáze Posunutí zdánlivého středu při nesouměrné zátěži vlivem přerušeného nulového vodiče. Kontakt relé opět sepne, překročí-li sledovaná hodnota napětí všech fází nastavenou maximální hodnotu.49 Nastavitelné prahové hodnoty: Max 130 UN Min 120 UN Napájení Svorky (S10)-S5-S6-S7/(N)-L1-L2-L3 Jmenovitá spotřeba W) Tolerance -30 +30 UN Jmenovitá frekvence Hz Přepěťová kategorie III (podle IEC 60664-1) Zkušební napětí kV Napájecí napětí měřeným napětím 3 (N) 400 230 V K3YM400VSY20 Hlídací relé jednofázových třífázových napětí Hlídání úrovně napětí výpadku fáze s rozpoznáním zpětně indukovaného napětí Multifunkční provedení Hlídání sledu fází fázové asymetrie Možnost připojení nulového vodiče 2 přepínací kontakty Montáž patice Šířka mm Popis Hlídací relé jednofázových třífázových sítí nasta- vitelnými prahovými hodnotami, zpožděním reakce a hlídáním sledu fází. Rovněž tomto přípa- dě potřeba vypnout funkci hlídání sledu fází
