Pomocná avazební relé. Spínaný obvodPočet kontaktů: 4 přepínacíSpínané napětí: max. 250 V (AC/DC)min. 5 V (AC/DC)Jmenovitá zátěž: AC1 6 A/250 V ACDC1 6 A/24 V DCSpínaný proud: max. 6 Amin. 5 mApro zlacené kontakty min. 2 mAZapínací proud: 12 ASpínaný výkon: AC1 max. 1500 VADC1 max. 144 Wmin. 0,3 Wpro zlacené kontakty min. 0,1 WČetnost spínání: max. 20/min. při jmen. zátěžimax. 300/min. bez zátěžeOdpor kontaktu: ≤ 100 mΩ při 100 mA / 24 VMateriál kontaktů: AgNi nebo AgNi/AuPomocná relé pro všeobecné použití4 přepínací kontaktyTrvalé proudové zatížení 6 AMechanická páčka s aretacíMechanická i elektrická indikace sepnutíPříslušenstvíPrůmyslová pomocná reléStejnosměrné napětí cívkyTyp Popis odporcívkyΩ (±10%)RM012L 12 V + LED 160RM 024 24 V 640RM 024L 24 V + LED 640RM 024LD24 V + LED+Dioda ...

Vydal: KUČERA - Spínací technika s.r.o. Autor: Spínací technika Jan Kučera

Strana 40 z 76







Poznámky redaktora

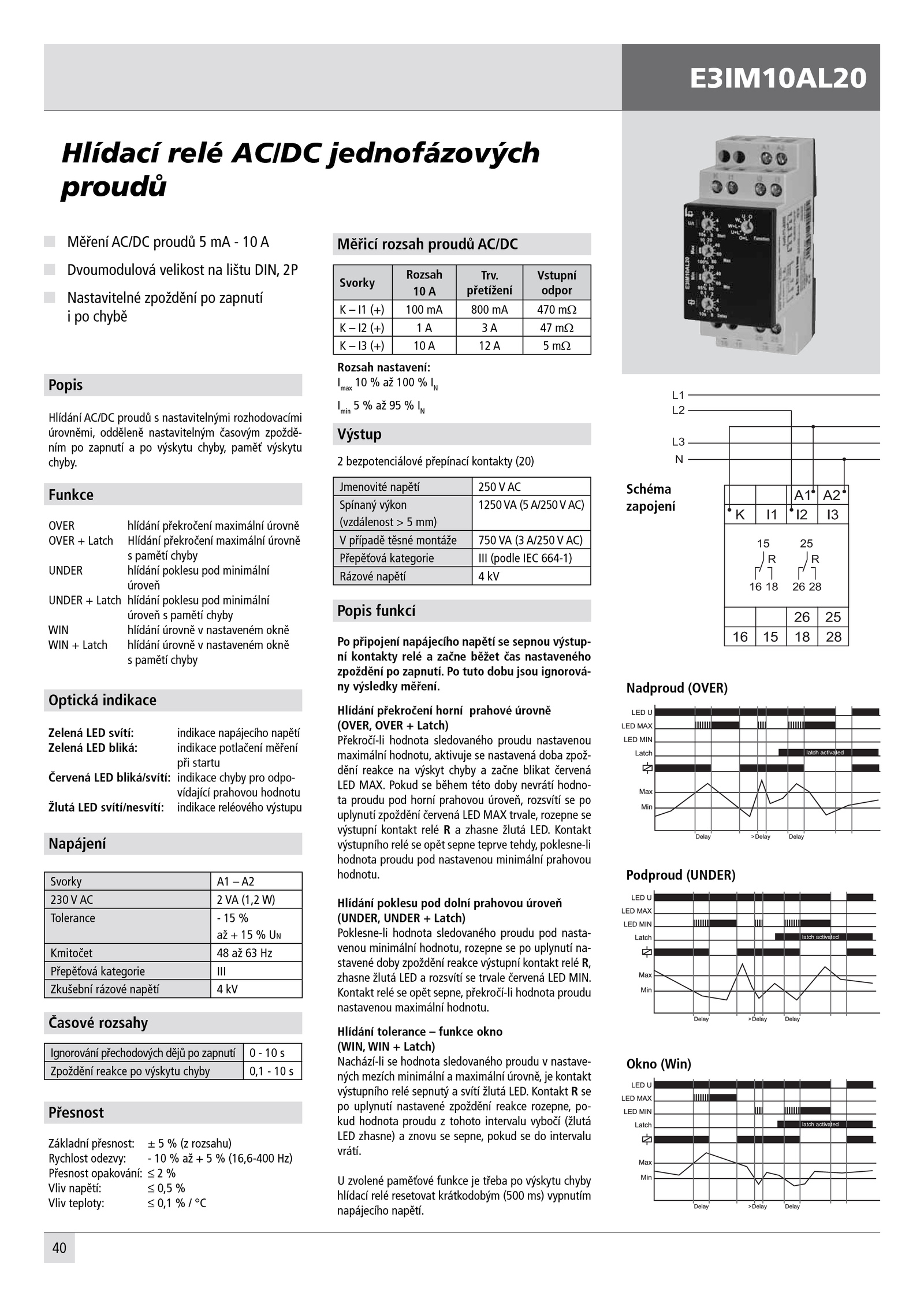

U zvolené paměťové funkce třeba výskytu chyby hlídací relé resetovat krátkodobým (500 ms) vypnutím napájecího napětí. Pokud během této doby nevrátí hodno- ta proudu pod horní prahovou úroveň, rozsvítí po uplynutí zpoždění červená LED MAX trvale, rozepne se výstupní kontakt relé zhasne žlutá LED. Funkce OVER hlídání překročení maximální úrovně OVER Latch Hlídání překročení maximální úrovně s pamětí chyby UNDER hlídání poklesu pod minimální úroveň UNDER Latch hlídání poklesu pod minimální úroveň pamětí chyby WIN hlídání úrovně nastaveném okně WIN Latch hlídání úrovně nastaveném okně s pamětí chyby Napájení Svorky A2 230 (1,2 W) Tolerance % až UN Kmitočet Hz Přepěťová kategorie III Zkušební rázové napětí kV Popis funkcí Po připojení napájecího napětí sepnou výstup- ní kontakty relé začne běžet čas nastaveného zpoždění zapnutí. latch activated K 15 16 18 R 16 15 25 N 25 26 28 R 18 28 26 I1 I3 A1 A2 L3 L1 L2 latch activated latch activated Nadproud (OVER) Schéma zapojení Podproud (UNDER) Okno (Win) . Kontakt se po uplynutí nastavené zpoždění reakce rozepne, po- kud hodnota proudu tohoto intervalu vybočí (žlutá LED zhasne) znovu sepne, pokud intervalu vrátí.40 E3IM10AL20 Měření AC/DC proudů A Dvoumodulová velikost lištu DIN, 2P Nastavitelné zpoždění zapnutí i chybě Hlídací relé AC/DC jednofázových proudů Jmenovité napětí 250 AC Spínaný výkon (vzdálenost mm) 1250 (5A/250VAC) V případě těsné montáže 750 A/250 AC) Přepěťová kategorie III (podle IEC 664-1) Rázové napětí kV Výstup 2 bezpotenciálové přepínací kontakty (20) Přesnost Základní přesnost: rozsahu) Rychlost odezvy: (16,6-400 Hz) Přesnost opakování: % Vliv napětí: 0,5 % Vliv teploty: 0,1 °C Optická indikace Zelená LED svítí: indikace napájecího napětí Zelená LED bliká: indikace potlačení měření při startu Červená LED bliká/svítí: indikace chyby pro odpo- vídající prahovou hodnotu Žlutá LED svítí/nesvítí: indikace reléového výstupu Časové rozsahy Ignorování přechodových dějů zapnutí s Zpoždění reakce výskytu chyby 0,1 s Měřicí rozsah proudů AC/DC Svorky Rozsah 10 A Trv. tuto dobu jsou ignorová- ny výsledky měření. Kontakt výstupního relé opět sepne teprve tehdy, poklesne-li hodnota proudu pod nastavenou minimální prahovou hodnotu. Hlídání tolerance funkce okno (WIN, WIN Latch) Nachází-li hodnota sledovaného proudu nastave- ných mezích minimální maximální úrovně, kontakt výstupního relé sepnutý svítí žlutá LED. Hlídání překročení horní prahové úrovně (OVER, OVER Latch) Překročí-li hodnota sledovaného proudu nastavenou maximální hodnotu, aktivuje nastavená doba zpož- dění reakce výskyt chyby začne blikat červená LED MAX. přetížení Vstupní odpor K (+) 100 800 470 mΩ K (+) mΩ K (+) mΩ Rozsah nastavení: Imax 10 100 IN Imin 5 IN Popis Hlídání AC/DC proudů nastavitelnými rozhodovacími úrovněmi, odděleně nastavitelným časovým zpoždě- ním zapnutí výskytu chyby, paměť výskytu chyby. Hlídání poklesu pod dolní prahovou úroveň (UNDER, UNDER Latch) Poklesne-li hodnota sledovaného proudu pod nasta- venou minimální hodnotu, rozepne uplynutí na- stavené doby zpoždění reakce výstupní kontakt relé R, zhasne žlutá LED rozsvítí trvale červená LED MIN. Kontakt relé opět sepne, překročí-li hodnota proudu nastavenou maximální hodnotu
