Pomocná avazební relé. Spínaný obvodPočet kontaktů: 4 přepínacíSpínané napětí: max. 250 V (AC/DC)min. 5 V (AC/DC)Jmenovitá zátěž: AC1 6 A/250 V ACDC1 6 A/24 V DCSpínaný proud: max. 6 Amin. 5 mApro zlacené kontakty min. 2 mAZapínací proud: 12 ASpínaný výkon: AC1 max. 1500 VADC1 max. 144 Wmin. 0,3 Wpro zlacené kontakty min. 0,1 WČetnost spínání: max. 20/min. při jmen. zátěžimax. 300/min. bez zátěžeOdpor kontaktu: ≤ 100 mΩ při 100 mA / 24 VMateriál kontaktů: AgNi nebo AgNi/AuPomocná relé pro všeobecné použití4 přepínací kontaktyTrvalé proudové zatížení 6 AMechanická páčka s aretacíMechanická i elektrická indikace sepnutíPříslušenstvíPrůmyslová pomocná reléStejnosměrné napětí cívkyTyp Popis odporcívkyΩ (±10%)RM012L 12 V + LED 160RM 024 24 V 640RM 024L 24 V + LED 640RM 024LD24 V + LED+Dioda ...

Vydal: KUČERA - Spínací technika s.r.o. Autor: Spínací technika Jan Kučera

Strana 20 z 76

Zobrazení indexu knihy
Jak získat tento dokument?
Bezplatně objednat papírovou verzi Katalogu relé Tele Haase zde!






Poznámky redaktora

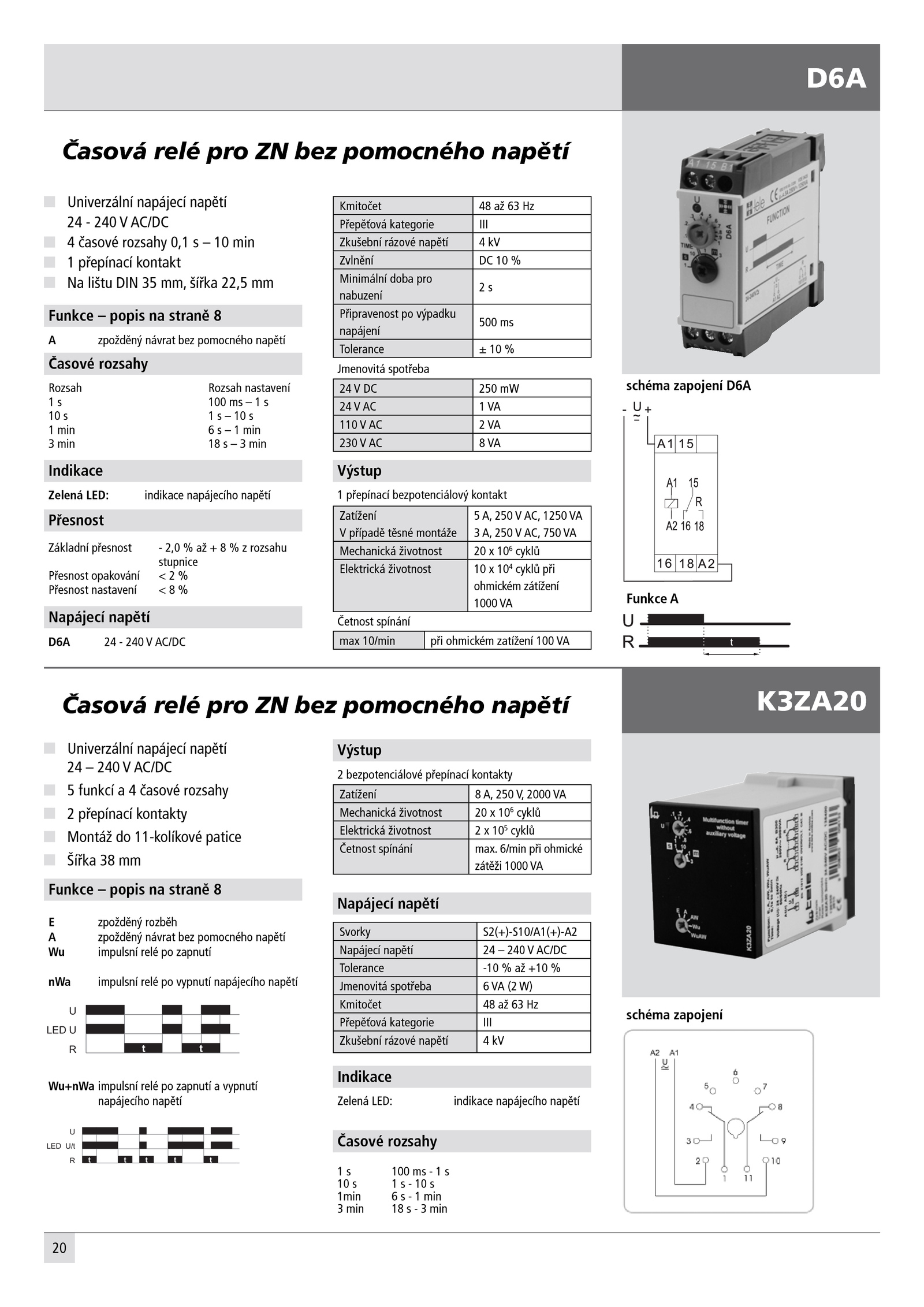

20 K3ZA20Časová relé pro bez pomocného napětí Univerzální napájecí napětí 24 240 AC/DC 5 funkcí časové rozsahy 2 přepínací kontakty Montáž 11-kolíkové patice Šířka mm Funkce popis straně 8 E zpožděný rozběh A zpožděný návrat bez pomocného napětí Wu impulsní relé zapnutí nWa impulsní relé vypnutí napájecího napětí Wu+nWa impulsní relé zapnutí vypnutí napájecího napětí Zatížení 250 2000 VA Mechanická životnost 106 cyklů Elektrická životnost 105 cyklů Četnost spínání max. 6/min při ohmické zátěži 1000 VA Výstup 2 bezpotenciálové přepínací kontakty Časové rozsahy 1 100 s 10 s 1min min 3 min min Indikace Zelená LED: indikace napájecího napětí Napájecí napětí Svorky S2(+)-S10/A1(+)-A2 Napájecí napětí 240 AC/DC Tolerance -10 +10 % Jmenovitá spotřeba W) Kmitočet Hz Přepěťová kategorie III Zkušební rázové napětí kV schéma zapojeníU LED U R t U U/t R LED t t Univerzální napájecí napětí 24 240 AC/DC 4 časové rozsahy 0,1 min 1 přepínací kontakt Na lištu DIN mm, šířka 22,5 mm Časová relé pro bez pomocného napětí Funkce popis straně 8 A zpožděný návrat bez pomocného napětí Zatížení V případě těsné montáže 5 250 AC, 1250 VA 3 250 AC, 750 VA Mechanická životnost 106 cyklů Elektrická životnost 104 cyklů při ohmickém zátížení 1000 VA Výstup 1 přepínací bezpotenciálový kontakt Časové rozsahy Rozsah Rozsah nastavení 1 100 s 10 s 1 min min 3 min min Indikace Zelená LED: indikace napájecího napětí Přesnost Základní přesnost 2,0 rozsahu stupnice Přesnost opakování % Přesnost nastavení % Četnost spínání max 10/min při ohmickém zatížení 100 VA Napájecí napětí Kmitočet Hz Přepěťová kategorie III Zkušební rázové napětí kV Zvlnění % Minimální doba pro nabuzení 2 s Připravenost výpadku napájení 500 ms Tolerance % D6A 240 AC/DC 24 250 mW 24 VA 110 VA 230 VA Jmenovitá spotřeba schéma zapojení D6A Funkce A D6A
