Pomocná avazební relé. Spínaný obvodPočet kontaktů: 4 přepínacíSpínané napětí: max. 250 V (AC/DC)min. 5 V (AC/DC)Jmenovitá zátěž: AC1 6 A/250 V ACDC1 6 A/24 V DCSpínaný proud: max. 6 Amin. 5 mApro zlacené kontakty min. 2 mAZapínací proud: 12 ASpínaný výkon: AC1 max. 1500 VADC1 max. 144 Wmin. 0,3 Wpro zlacené kontakty min. 0,1 WČetnost spínání: max. 20/min. při jmen. zátěžimax. 300/min. bez zátěžeOdpor kontaktu: ≤ 100 mΩ při 100 mA / 24 VMateriál kontaktů: AgNi nebo AgNi/AuPomocná relé pro všeobecné použití4 přepínací kontaktyTrvalé proudové zatížení 6 AMechanická páčka s aretacíMechanická i elektrická indikace sepnutíPříslušenstvíPrůmyslová pomocná reléStejnosměrné napětí cívkyTyp Popis odporcívkyΩ (±10%)RM012L 12 V + LED 160RM 024 24 V 640RM 024L 24 V + LED 640RM 024LD24 V + LED+Dioda ...

Vydal: KUČERA - Spínací technika s.r.o. Autor: Spínací technika Jan Kučera

Strana 70 z 76

Zobrazení indexu knihy
Jak získat tento dokument?
Bezplatně objednat papírovou verzi Katalogu relé Tele Haase zde!






Poznámky redaktora

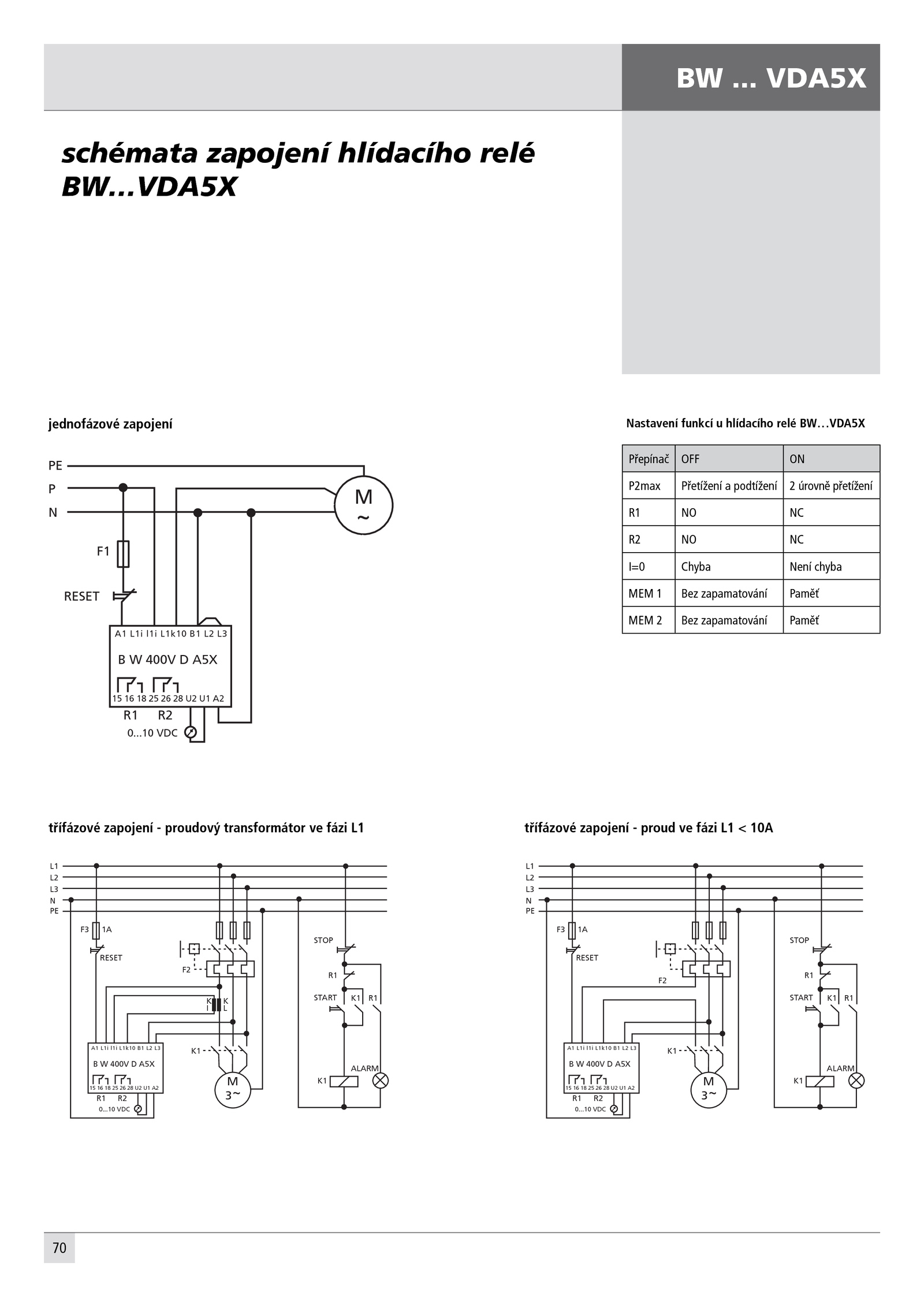

... VDA5X schémata zapojení hlídacího relé BW…VDA5X PE P N F1 RESET M ~ R1 R2 B 400V A5X 0.10 VDC A1 L1i l1i L1k10 L3 15 A2 jednofázové zapojení M 3~R1 R2 B 400V A5X K1 K I F2 RESET STOP START ALARM K1 K1 R1 R1 F3 1A L1 L2 L3 N PE K L 0...10 VDC A1 L1i l1i L1k10 L3 15 A2 třífázové zapojení proud fázi 10A Přepínač OFF ON P2max Přetížení podtížení úrovně přetížení R1 NC R2 NC I=0 Chyba Není chyba MEM Bez zapamatování Paměť MEM Bez zapamatování Paměť Nastavení funkcí hlídacího relé BW…VDA5X .70 BW .10 VDC A1 L1i l1i L1k10 L3 15 A2 třífázové zapojení proudový transformátor fázi L1 M 3~R1 R2 B 400V A5X K1 F2 RESET STOP START ALARM K1 K1 R1 R1 F3 1A L1 L2 L3 N PE 0...
