Pomocná avazební relé. Spínaný obvodPočet kontaktů: 4 přepínacíSpínané napětí: max. 250 V (AC/DC)min. 5 V (AC/DC)Jmenovitá zátěž: AC1 6 A/250 V ACDC1 6 A/24 V DCSpínaný proud: max. 6 Amin. 5 mApro zlacené kontakty min. 2 mAZapínací proud: 12 ASpínaný výkon: AC1 max. 1500 VADC1 max. 144 Wmin. 0,3 Wpro zlacené kontakty min. 0,1 WČetnost spínání: max. 20/min. při jmen. zátěžimax. 300/min. bez zátěžeOdpor kontaktu: ≤ 100 mΩ při 100 mA / 24 VMateriál kontaktů: AgNi nebo AgNi/AuPomocná relé pro všeobecné použití4 přepínací kontaktyTrvalé proudové zatížení 6 AMechanická páčka s aretacíMechanická i elektrická indikace sepnutíPříslušenstvíPrůmyslová pomocná reléStejnosměrné napětí cívkyTyp Popis odporcívkyΩ (±10%)RM012L 12 V + LED 160RM 024 24 V 640RM 024L 24 V + LED 640RM 024LD24 V + LED+Dioda ...

Vydal: KUČERA - Spínací technika s.r.o. Autor: Spínací technika Jan Kučera

Strana 48 z 76







Poznámky redaktora

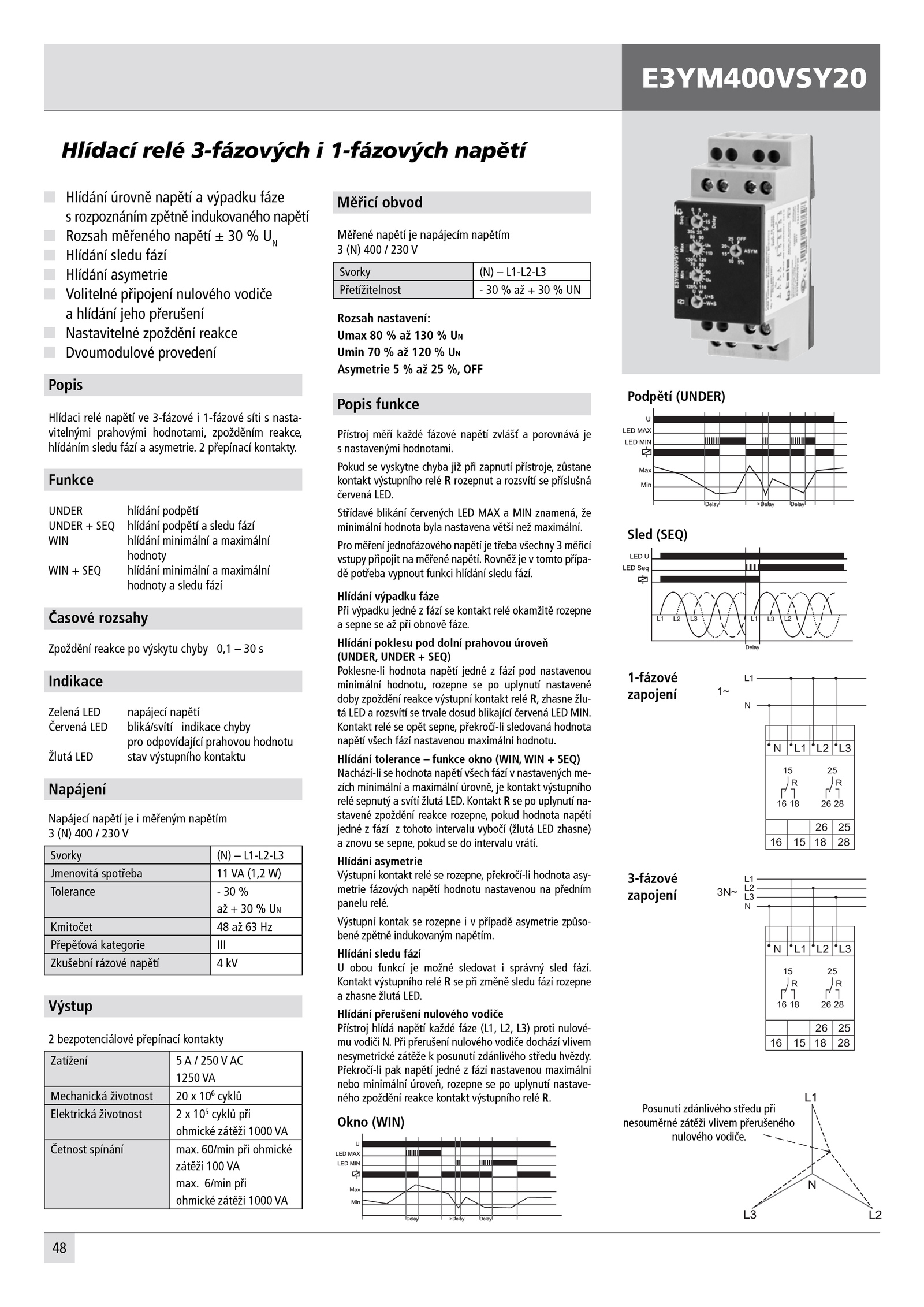

Výstupní kontak rozepne případě asymetrie způso- bené zpětně indukovaným napětím. Kontakt relé opět sepne, překročí-li sledovaná hodnota napětí všech fází nastavenou maximální hodnotu. Podpětí (UNDER) Okno (WIN) Sled (SEQ) 1-fázové zapojení 3-fázové zapojení E3YM400VSY20 . Hlídání výpadku fáze Při výpadku jedné fází kontakt relé okamžitě rozepne a sepne při obnově fáze. N L1 15 16 18 R 16 15 L1 N 1~ L2 L3 25 26 28 R 18 28 26 25 N L1 15 16 18 R 16 15 L1 L2 L3 N 3N~ L2 L3 25 26 28 R 18 28 26 25 Posunutí zdánlivého středu při nesouměrné zátěži vlivem přerušeného nulového vodiče. Funkce UNDER hlídání podpětí UNDER SEQ hlídání podpětí sledu fází WIN hlídání minimální maximální hodnoty WIN SEQ hlídání minimální maximální hodnoty sledu fází Časové rozsahy Zpoždění reakce výskytu chyby 0,1 s Indikace Zelená LED napájecí napětí Červená LED bliká/svítí indikace chyby pro odpovídající prahovou hodnotu Žlutá LED stav výstupního kontaktu Napájení Svorky (N) L1-L2-L3 Jmenovitá spotřeba (1,2 W) Tolerance % až UN Kmitočet Hz Přepěťová kategorie III Zkušební rázové napětí kV Napájecí napětí měřeným napětím 3 (N) 400 230 V Zatížení 250 AC 1250 VA Mechanická životnost 106 cyklů Elektrická životnost 105 cyklů při ohmické zátěži 1000 VA Četnost spínání max. Střídavé blikání červených LED MAX MIN znamená, že minimální hodnota byla nastavena větší než maximální. Rovněž tomto přípa- dě potřeba vypnout funkci hlídání sledu fází.48 Hlídací relé 3-fázových 1-fázových napětí Hlídání úrovně napětí výpadku fáze s rozpoznáním zpětně indukovaného napětí Rozsah měřeného napětí UN Hlídání sledu fází Hlídání asymetrie Volitelné připojení nulového vodiče a hlídání jeho přerušení Nastavitelné zpoždění reakce Dvoumodulové provedení Rozsah nastavení: Umax 130 UN Umin 120 UN Asymetrie OFF Popis Hlídaci relé napětí 3-fázové 1-fázové síti nasta- vitelnými prahovými hodnotami, zpožděním reakce, hlídáním sledu fází asymetrie. Hlídání sledu fází U obou funkcí možné sledovat správný sled fází. Pro měření jednofázového napětí třeba všechny měřicí vstupy připojit měřené napětí. Hlídání asymetrie Výstupní kontakt relé rozepne, překročí-li hodnota asy- metrie fázových napětí hodnotu nastavenou předním panelu relé. Hlídání přerušení nulového vodiče Přístroj hlídá napětí každé fáze (L1, L2, L3) proti nulové- mu vodiči Při přerušení nulového vodiče dochází vlivem nesymetrické zátěže posunutí zdánlivého středu hvězdy. Hlídání tolerance funkce okno (WIN, WIN SEQ) Nachází-li hodnota napětí všech fází nastavených me- zích minimální maximální úrovně, kontakt výstupního relé sepnutý svítí žlutá LED. Hlídání poklesu pod dolní prahovou úroveň (UNDER, UNDER SEQ) Poklesne-li hodnota napětí jedné fází pod nastavenou minimální hodnotu, rozepne uplynutí nastavené doby zpoždění reakce výstupní kontakt relé zhasne žlu- tá LED rozsvítí trvale dosud blikající červená LED MIN. Překročí-li pak napětí jedné fází nastavenou maximálni nebo minimální úroveň, rozepne uplynutí nastave- ného zpoždění reakce kontakt výstupního relé R. 6/min při ohmické zátěži 1000 VA Výstup 2 bezpotenciálové přepínací kontakty Měřicí obvod Svorky (N) L1-L2-L3 Přetížitelnost UN Měřené napětí napájecím napětím 3 (N) 400 230 V Popis funkce Přístroj měří každé fázové napětí zvlášť porovnává je s nastavenými hodnotami. přepínací kontakty. Kontakt výstupního relé při změně sledu fází rozepne a zhasne žlutá LED. Kontakt uplynutí na- stavené zpoždění reakce rozepne, pokud hodnota napětí jedné fází tohoto intervalu vybočí (žlutá LED zhasne) a znovu sepne, pokud intervalu vrátí. Pokud vyskytne chyba již při zapnutí přístroje, zůstane kontakt výstupního relé rozepnut rozsvítí příslušná červená LED. 60/min při ohmické zátěži 100 VA max
