Pomocná avazební relé. Spínaný obvodPočet kontaktů: 4 přepínacíSpínané napětí: max. 250 V (AC/DC)min. 5 V (AC/DC)Jmenovitá zátěž: AC1 6 A/250 V ACDC1 6 A/24 V DCSpínaný proud: max. 6 Amin. 5 mApro zlacené kontakty min. 2 mAZapínací proud: 12 ASpínaný výkon: AC1 max. 1500 VADC1 max. 144 Wmin. 0,3 Wpro zlacené kontakty min. 0,1 WČetnost spínání: max. 20/min. při jmen. zátěžimax. 300/min. bez zátěžeOdpor kontaktu: ≤ 100 mΩ při 100 mA / 24 VMateriál kontaktů: AgNi nebo AgNi/AuPomocná relé pro všeobecné použití4 přepínací kontaktyTrvalé proudové zatížení 6 AMechanická páčka s aretacíMechanická i elektrická indikace sepnutíPříslušenstvíPrůmyslová pomocná reléStejnosměrné napětí cívkyTyp Popis odporcívkyΩ (±10%)RM012L 12 V + LED 160RM 024 24 V 640RM 024L 24 V + LED 640RM 024LD24 V + LED+Dioda ...

Vydal: KUČERA - Spínací technika s.r.o. Autor: Spínací technika Jan Kučera

Strana 26 z 76

Zobrazení indexu knihy
Jak získat tento dokument?
Bezplatně objednat papírovou verzi Katalogu relé Tele Haase zde!






Poznámky redaktora

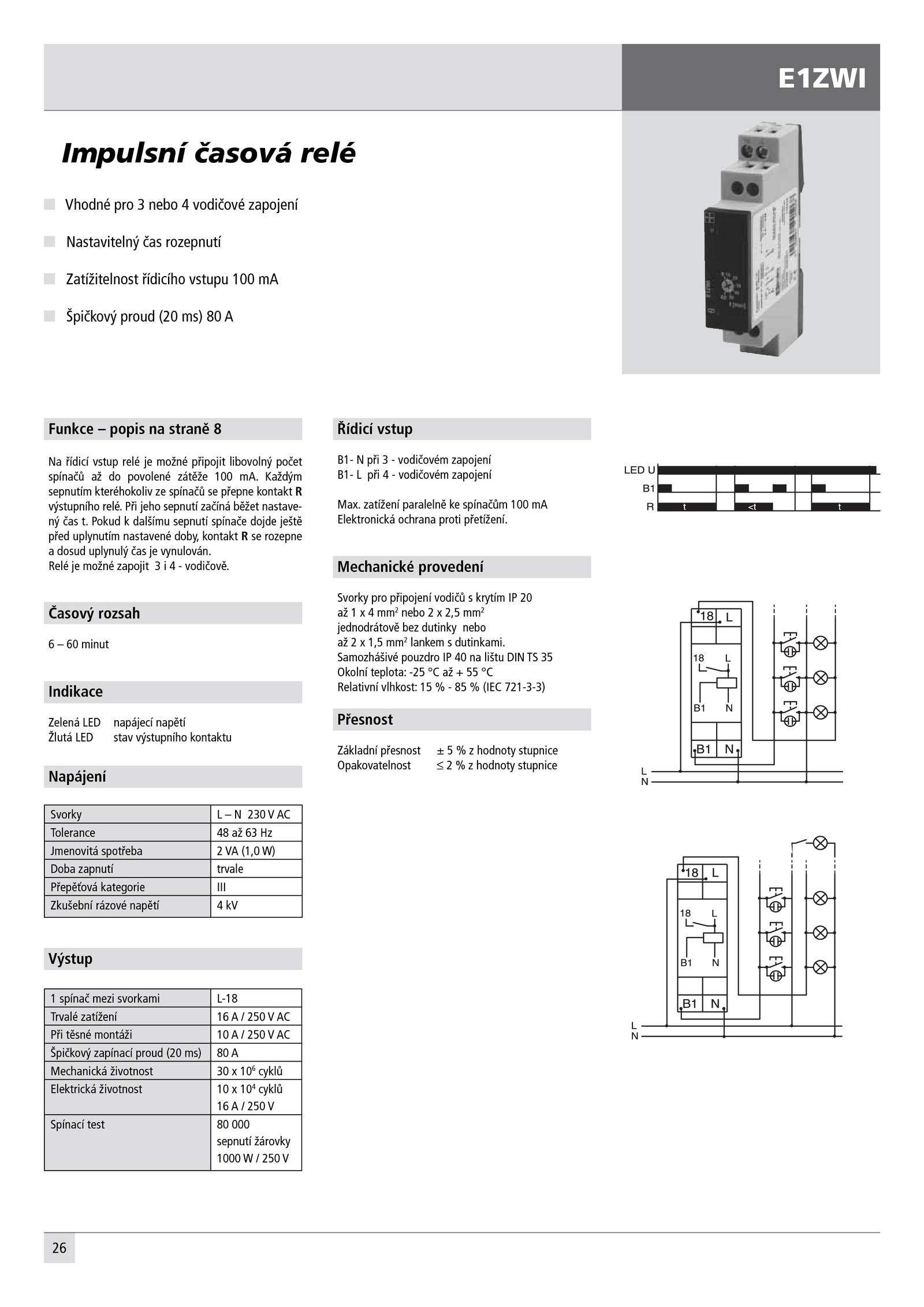

Samozhášivé pouzdro lištu DIN 35 Okolní teplota: -25 °C Relativní vlhkost: (IEC 721-3-3) Přesnost Základní přesnost hodnoty stupnice Opakovatelnost hodnoty stupnice Impulsní časová relé Napájení Svorky 230 AC Tolerance Hz Jmenovitá spotřeba (1,0 W) Doba zapnutí trvale Přepěťová kategorie III Zkušební rázové napětí kV 1 spínač mezi svorkami L-18 Trvalé zatížení 250 AC Při těsné montáži 250 AC Špičkový zapínací proud (20 ms) A Mechanická životnost 106 cyklů Elektrická životnost 104 cyklů 16 250 V Spínací test 000 sepnutí žárovky 1000 250 V Výstup E1ZWI . Při jeho sepnutí začíná běžet nastave- ný čas Pokud dalšímu sepnutí spínače dojde ještě před uplynutím nastavené doby, kontakt rozepne a dosud uplynulý čas vynulován. Každým sepnutím kteréhokoliv spínačů přepne kontakt R výstupního relé. Časový rozsah 6 minut Indikace Zelená LED napájecí napětí Žlutá LED stav výstupního kontaktu Řídicí vstup B1- při vodičovém zapojení B1- při vodičovém zapojení Max.26 Vhodné pro nebo vodičové zapojení Nastavitelný čas rozepnutí Zatížitelnost řídicího vstupu 100 mA Špičkový proud (20 ms) A Funkce popis straně 8 Na řídicí vstup relé možné připojit libovolný počet spínačů povolené zátěže 100 mA. zatížení paralelně spínačům 100 mA Elektronická ochrana proti přetížení. Relé možné zapojit vodičově. Mechanické provedení Svorky pro připojení vodičů krytím 20 až mm2 nebo 2,5 mm2 jednodrátově bez dutinky nebo až 1,5 mm2 lankem dutinkami
