Pomocná avazební relé. Spínaný obvodPočet kontaktů: 4 přepínacíSpínané napětí: max. 250 V (AC/DC)min. 5 V (AC/DC)Jmenovitá zátěž: AC1 6 A/250 V ACDC1 6 A/24 V DCSpínaný proud: max. 6 Amin. 5 mApro zlacené kontakty min. 2 mAZapínací proud: 12 ASpínaný výkon: AC1 max. 1500 VADC1 max. 144 Wmin. 0,3 Wpro zlacené kontakty min. 0,1 WČetnost spínání: max. 20/min. při jmen. zátěžimax. 300/min. bez zátěžeOdpor kontaktu: ≤ 100 mΩ při 100 mA / 24 VMateriál kontaktů: AgNi nebo AgNi/AuPomocná relé pro všeobecné použití4 přepínací kontaktyTrvalé proudové zatížení 6 AMechanická páčka s aretacíMechanická i elektrická indikace sepnutíPříslušenstvíPrůmyslová pomocná reléStejnosměrné napětí cívkyTyp Popis odporcívkyΩ (±10%)RM012L 12 V + LED 160RM 024 24 V 640RM 024L 24 V + LED 640RM 024LD24 V + LED+Dioda ...

Vydal: KUČERA - Spínací technika s.r.o. Autor: Spínací technika Jan Kučera

Strana 25 z 76

Zobrazení indexu knihy
Jak získat tento dokument?
Bezplatně objednat papírovou verzi Katalogu relé Tele Haase zde!






Poznámky redaktora

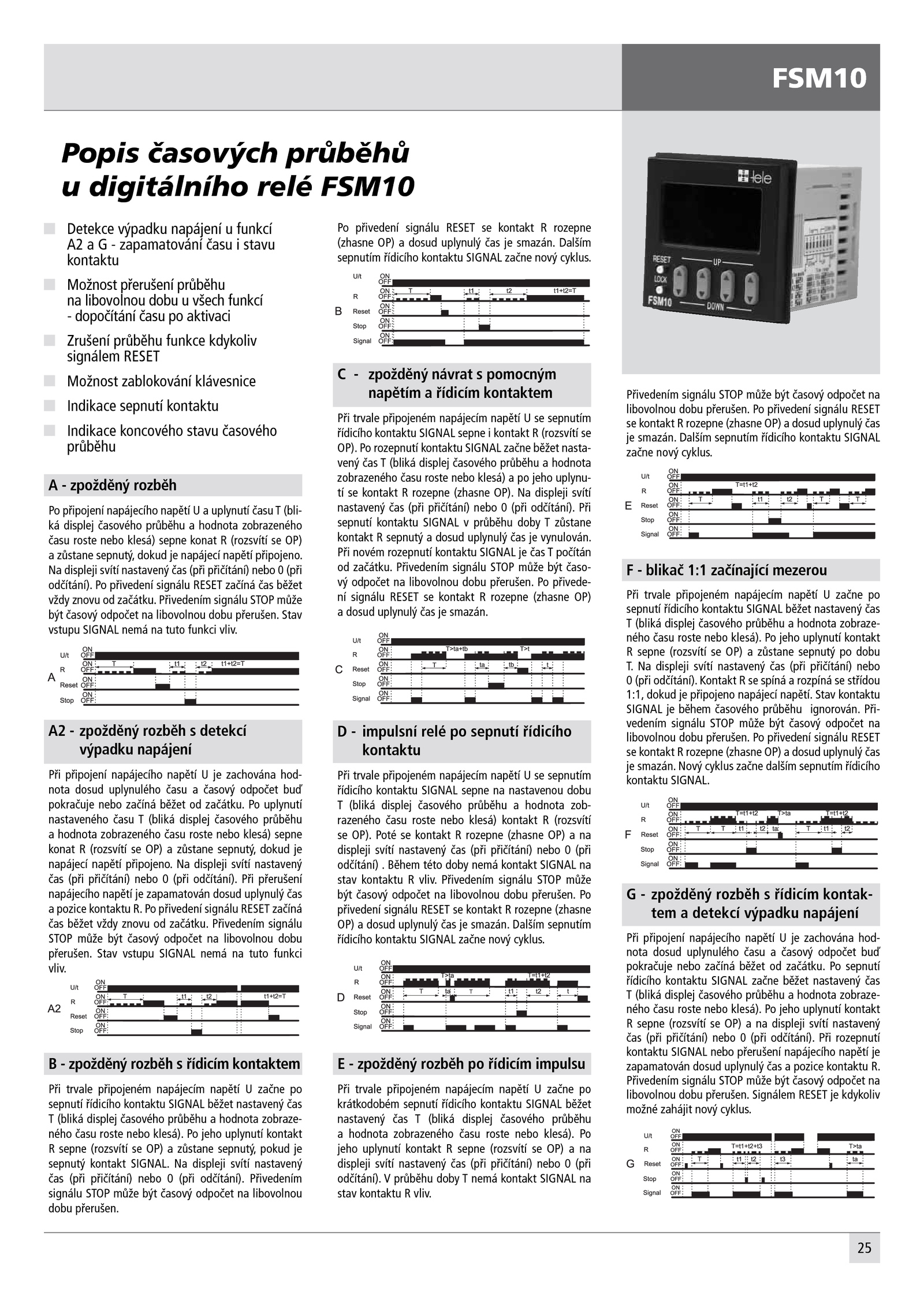

Dalším sepnutím řídicího kontaktu SIGNAL začne nový cyklus. Stav vstupu SIGNAL nemá tuto funkci vliv. Po jeho uplynutí kontakt sepne (rozsvítí OP) na displeji svítí nastavený čas (při přičítání) nebo (při odčítání). přivede- ní signálu RESET kontakt rozepne (zhasne OP) a dosud uplynulý čas smazán. B zpožděný rozběh řídicím kontaktem Při trvale připojeném napájecím napětí začne po sepnutí řídicího kontaktu SIGNAL běžet nastavený čas T (bliká displej časového průběhu hodnota zobraze- ného času roste nebo klesá). rozepnutí kontaktu SIGNAL začne běžet nasta- vený čas (bliká displej časového průběhu hodnota zobrazeného času roste nebo klesá) jeho uplynu- tí kontakt rozepne (zhasne OP). přivedení signálu RESET se kontakt rozepne (zhasne OP) dosud uplynulý čas je smazán. E zpožděný rozběh řídicím impulsu Při trvale připojeném napájecím napětí začne po krátkodobém sepnutí řídicího kontaktu SIGNAL běžet nastavený čas (bliká displej časového průběhu a hodnota zobrazeného času roste nebo klesá). Přivedením signálu STOP může být časový odpočet libovolnou dobu přerušen. Při novém rozepnutí kontaktu SIGNAL čas počítán od začátku. displeji svítí nastavený čas (při přičítání) nebo 0 (při odčítání). Přivedením signálu STOP může být časový odpočet libovolnou dobu přerušen. G zpožděný rozběh řídicím kontak- tem detekcí výpadku napájení Při připojení napájecího napětí zachována hod- nota dosud uplynulého času časový odpočet buď pokračuje nebo začíná běžet začátku. Přivedením signálu STOP může být časový odpočet libovolnou dobu přerušen. C zpožděný návrat pomocným napětím řídicím kontaktem Při trvale připojeném napájecím napětí sepnutím řídicího kontaktu SIGNAL sepne kontakt (rozsvítí se OP). sepnutí řídicího kontaktu SIGNAL začne běžet nastavený čas T (bliká displej časového průběhu hodnota zobraze- ného času roste nebo klesá). přivedení signálu RESET se kontakt rozepne (zhasne OP) dosud uplynulý čas je smazán. Přivedením signálu STOP může být časový odpočet na libovolnou dobu přerušen. Při sepnutí kontaktu SIGNAL průběhu doby zůstane kontakt sepnutý dosud uplynulý čas vynulován. Poté kontakt rozepne (zhasne OP) na displeji svítí nastavený čas (při přičítání) nebo (při odčítání) Během této doby nemá kontakt SIGNAL na stav kontaktu vliv. jeho uplynutí kontakt R sepne (rozsvítí OP) zůstane sepnutý, pokud je sepnutý kontakt SIGNAL. displeji svítí nastavený čas (při přičítání) nebo (při odčítání). přivedení signálu RESET začíná čas běžet vždy znovu začátku. Na displeji svítí nastavený čas (při přičítání) nebo (při odčítání). Dalším sepnutím řídicího kontaktu SIGNAL začne nový cyklus. . jeho uplynutí kontakt R sepne (rozsvítí OP) displeji svítí nastavený čas (při přičítání) nebo (při odčítání). Kontakt spíná rozpíná střídou 1:1, dokud připojeno napájecí napětí. Přivedením signálu STOP může být časo- vý odpočet libovolnou dobu přerušen.25 FSM10 Detekce výpadku napájení funkcí A2 zapamatování času stavu kontaktu Možnost přerušení průběhu na libovolnou dobu všech funkcí - dopočítání času aktivaci Zrušení průběhu funkce kdykoliv signálem RESET Možnost zablokování klávesnice Indikace sepnutí kontaktu Indikace koncového stavu časového průběhu Popis časových průběhů u digitálního relé FSM10 A zpožděný rozběh Po připojení napájecího napětí uplynutí času (bli- ká displej časového průběhu hodnota zobrazeného času roste nebo klesá) sepne konat (rozsvítí OP) a zůstane sepnutý, dokud napájecí napětí připojeno. Po přivedení signálu RESET kontakt rozepne (zhasne OP) dosud uplynulý čas smazán. Při rozepnutí kontaktu SIGNAL nebo přerušení napájecího napětí je zapamatován dosud uplynulý čas pozice kontaktu R. Přivedením signálu STOP může být časový odpočet na libovolnou dobu přerušen. Stav kontaktu SIGNAL během časového průběhu ignorován. průběhu doby nemá kontakt SIGNAL na stav kontaktu vliv. Dalším sepnutím řídicího kontaktu SIGNAL začne nový cyklus. A2 zpožděný rozběh detekcí výpadku napájení Při připojení napájecího napětí zachována hod- nota dosud uplynulého času časový odpočet buď pokračuje nebo začíná běžet začátku. displeji svítí nastavený čas (při přičítání) nebo (při odčítání). uplynutí nastaveného času (bliká displej časového průběhu a hodnota zobrazeného času roste nebo klesá) sepne konat (rozsvítí OP) zůstane sepnutý, dokud je napájecí napětí připojeno. D impulsní relé sepnutí řídicího kontaktu Při trvale připojeném napájecím napětí sepnutím řídicího kontaktu SIGNAL sepne nastavenou dobu T (bliká displej časového průběhu hodnota zob- razeného času roste nebo klesá) kontakt (rozsvítí se OP). Při- vedením signálu STOP může být časový odpočet na libovolnou dobu přerušen. Přivedením signálu STOP může být časový odpočet libovolnou dobu přerušen. Stav vstupu SIGNAL nemá tuto funkci vliv. Při přerušení napájecího napětí zapamatován dosud uplynulý čas a pozice kontaktu přivedení signálu RESET začíná čas běžet vždy znovu začátku. Nový cyklus začne dalším sepnutím řídicího kontaktu SIGNAL. Po přivedení signálu RESET kontakt rozepne (zhasne OP) dosud uplynulý čas smazán. Signálem RESET kdykoliv možné zahájit nový cyklus. displeji svítí nastavený čas (při přičítání) nebo (při odčítání). jeho uplynutí kontakt R sepne (rozsvítí OP) zůstane sepnutý dobu T. F blikač 1:1 začínající mezerou Při trvale připojeném napájecím napětí začne po sepnutí řídicího kontaktu SIGNAL běžet nastavený čas T (bliká displej časového průběhu hodnota zobraze- ného času roste nebo klesá)
