56
.
Pomocné kontakty lze použít pro použití příslušných signálů, výstraze signálu
zpětné vazby při konkrétním použití závislosti potřebách uživatele.
V rámci automatického režimu režimu zastavení bude tlačítko BON stisknutí
indikovat fázové napětí napájení B.
AON: rámci ručního stavu stiskněte tlačítko AON pro přivedení vstupního napětí A.
AUTO/MAN: přepnutí mezi automatickým manuálním režimem; manuálním režimu
stiskněte tlačítko sekundy zvolte referenční napětí napájení naí B,
přesune polohy VYPNUTO klidové poloze.
DOWN/UP: při nastavování funkci plus nebo mínus.
------- www.
BON: rámci ručního napájení Sfáze (označeno podle jednotlivých kódů).
V rámci automatického režimu režimu zastavení bude tlačítko AON stisknutí
indikovat fázové napětí napájení A. Přesná
specifikace používání nachází externím LCD regulátoru ATS M3.
SET: možnost kódů 3D, mohou nastavit nízké napětí (vysoké napětí), nízké napětí
B (vysoké napětí), OFF-A, OFF-B, B-OFF, zastavení generátoru, zpoždění chyby A,
chyby časovou spoušť generátoru.
Pokud není shoda mezi zkušebním napětím skutečným napětím, prosím uzpůsobte
tomu hodnotu referenčního napětí ručním režimu.Automatické přepínače
Řada 3SAQ3 Třída PC

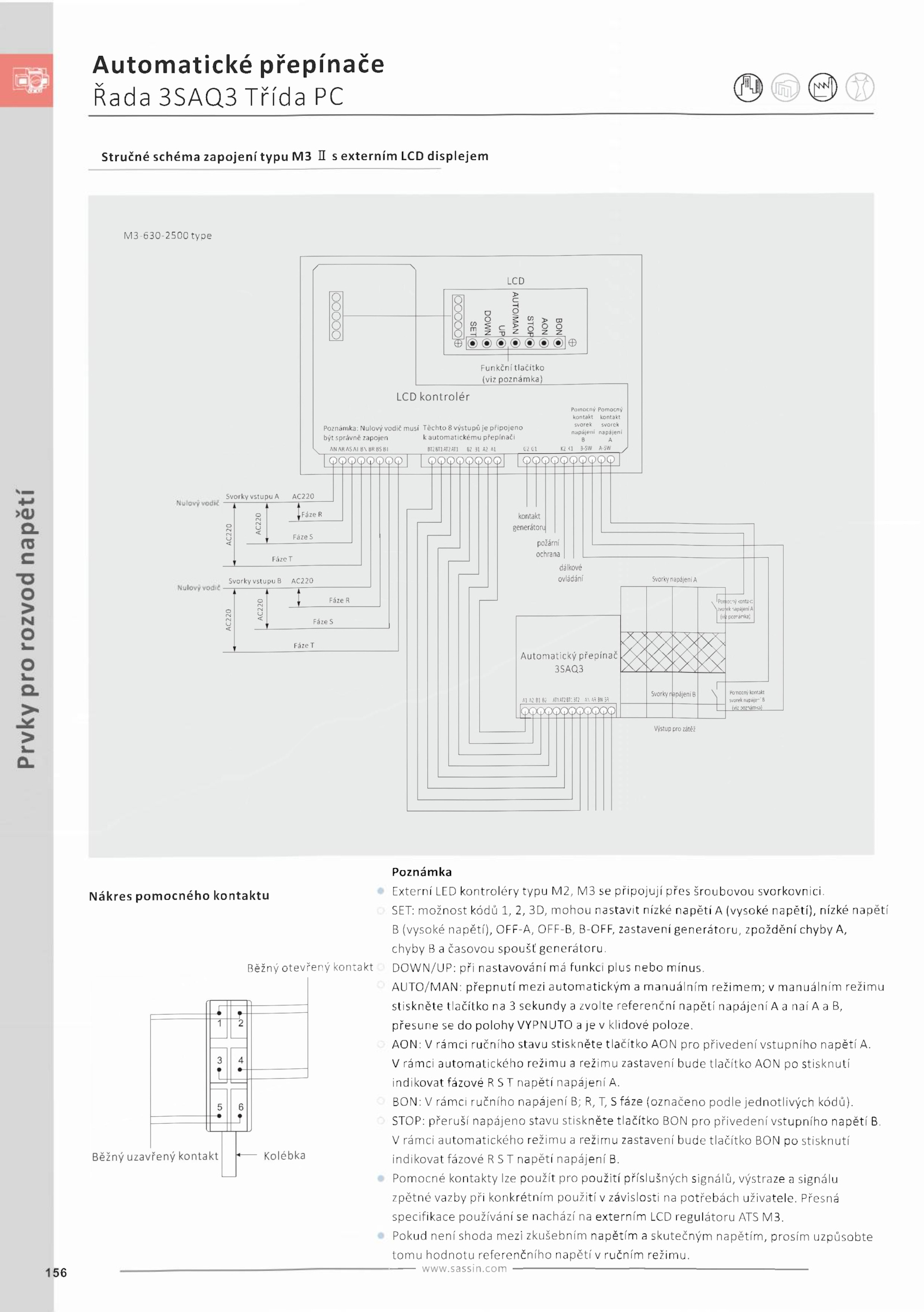

Stručné schéma zapojení typu externím LCD displejem
M3-63O-25OO type
Poznámka
Nákres pomocného kontaktu
Běžný otevřený kontakt
Externí LED kontroléry typu M2, připojují přes šroubovou svorkovnici.
STOP: přeruší napájeno stavu stiskněte tlačítko BON pro přivedení vstupního napětí B.sassin
