DOWN/UP: při nastavování funkci plus nebo mínus.
----------------- www. Přesná specifikace
používání nachází externím LCD regulátoru ATS M3.Automatické přepínače
Řada 3SAQ3 Třída PC

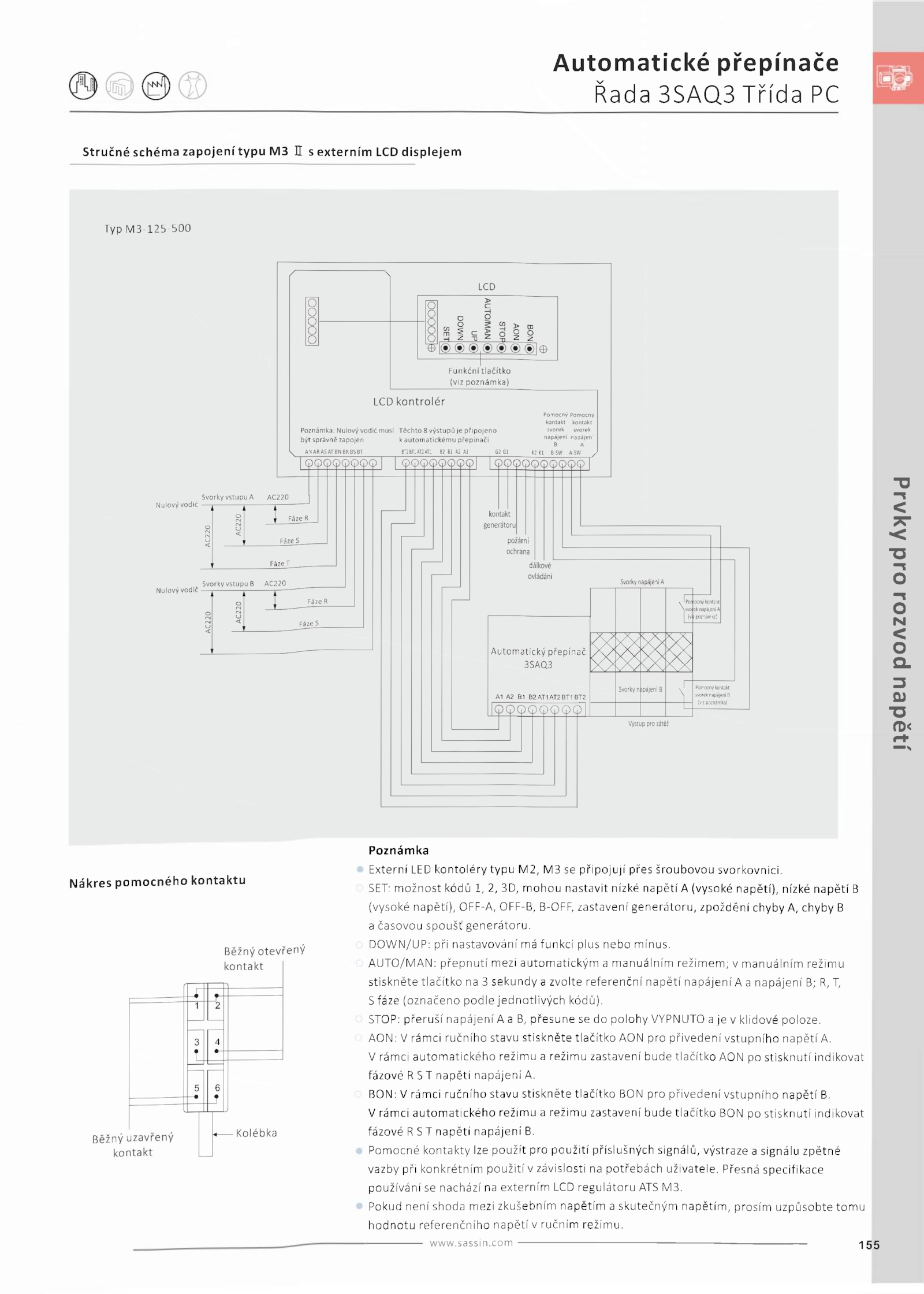

Stručné schéma zapojení typu externím LCD displejem
Typ M3-125-500
Prvky
pro
rozvod
napětí
Nákres pomocného kontaktu
Poznámka
Externí LED kontoléry typu M2, připojují přes šroubovou svorkovnici.
V rámci automatického režimu režimu zastavení bude tlačítko AON stisknutí indikovat I
fázové napětí napájení A.
V rámci automatického režimu režimu zastavení bude tlačítko BON stisknutí indikovat
fázové napětí napájení B.
Pomocné kontakty lze použít pro použití příslušných signálů, výstraze signálu zpětné
vazby při konkrétním použití závislosti potřebách uživatele.
STOP: přeruší napájení přesune polohy VYPNUTO klidové poloze.
BON: rámci ručního stavu stiskněte tlačítko BON pro přivedení vstupního napětí B.sassin.
SET: možnost kódů 3D, mohou nastavit nízké napětí (vysoké napětí), nízké napětí B
(vysoké napětí), OFF-A, OFF-B, B-OFF, zastavení generátoru, zpoždění chyby chyby B
a časovou spoušť generátoru.
AUTO/MAN: přepnutí mezi automatickým manuálním režimem; manuálním režimu
stiskněte tlačítko sekundy zvolte referenční napětí napájení napájení T,
S fáze (označeno podle jednotlivých kódů).
AON: rámci ručního stavu stiskněte tlačítko AON pro přivedení vstupního napětí A.
Pokud není shoda mezi zkušebním napětím skutečným napětím, prosím uzpůsobte tomu
hodnotu referenčního napětí ručním režimu
