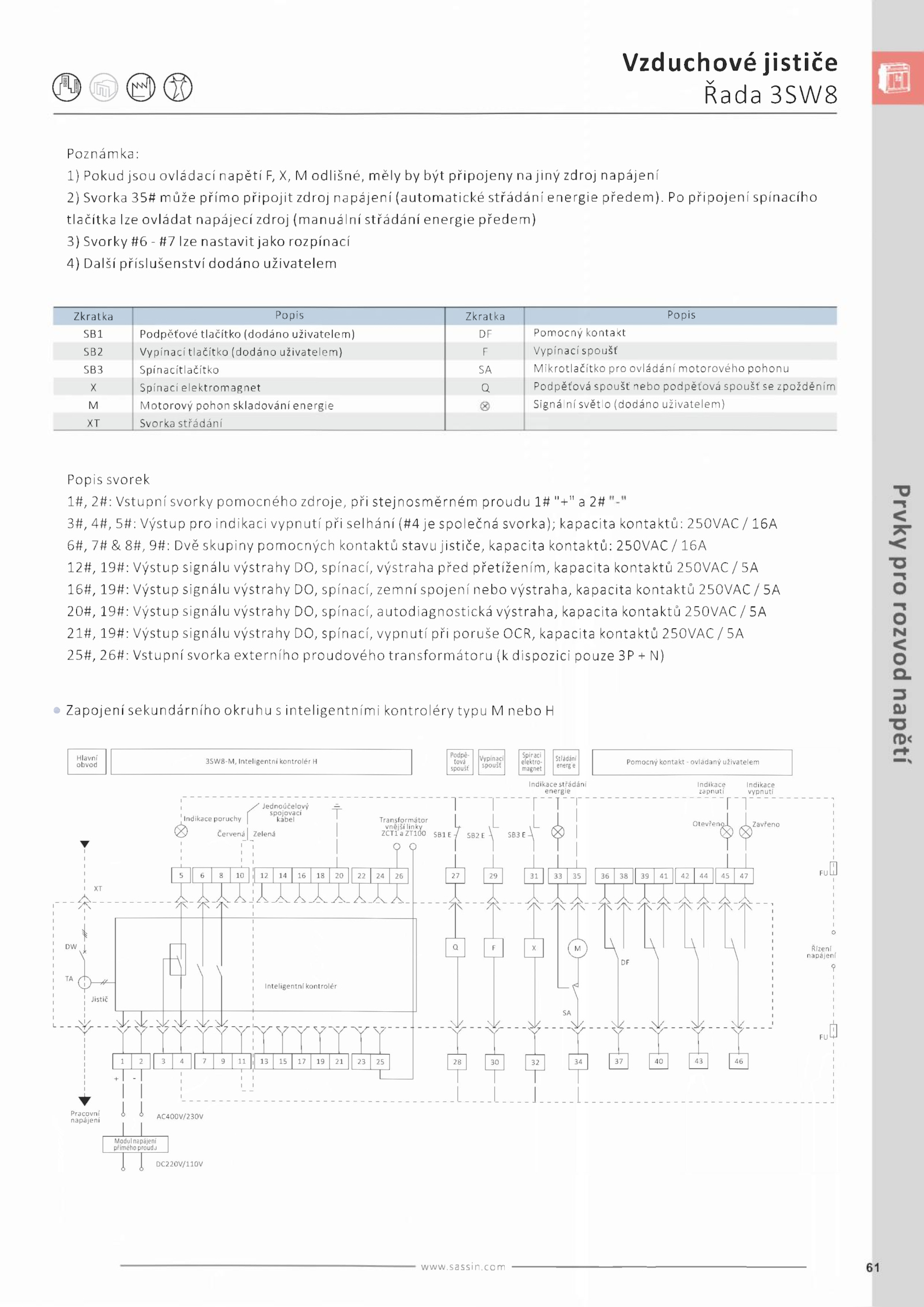

Vzduchové jističe
Řada 3SW8
Poznámka:
1) Pokud jsou ovládací napětí odlišné, měly být připojeny jiný zdroj napájení
2) Svorka 35# může přímo připojit zdroj napájení (automatické střádání energie předem).sassin. připojení spínacího
tlačítka lze ovládat napájecí zdroj (manuální střádání energie předem)
3) Svorky lze nastavit jako rozpínací
4) Další příslušenství dodáno uživatelem
Zkratka Popis Zkratka Popis
SB1 Podpěťové tlačítko (dodáno uživatelem) Pomocný kontakt
SB2 Vypínací tlačítko (dodáno uživatelem) Vypínací spoušť
SB3 Spin ítl ačítko Mikrotlačítko pro ovládání motorového pohonu
X Spínací elektromagnet Podpěťováspoušť nebo podpěťováspoušť zpožděním
M Motorový pohon skladování energie Signální světlo (dodáno uživatelem)
XT Svorka střádání
Popis svorek
1#, 2#: Vstupní svorky pomocného zdroje, při stejnosměrném proudu "+" 2#
3#, 4#, 5#: Výstup pro indikaci vypnutí při selhání (#4je společná svorka); kapacita kontaktů: 250VAC/ 16A
6#, 8#, 9#: Dvě skupiny pomocných kontaktů stavu jističe, kapacita kontaktů: 250VAC 16A
12#, 19#: Výstup signálu výstrahy DO, spínací, výstraha před přetížením, kapacita kontaktů 250VAC 5A
16#, 19#: Výstup signálu výstrahy DO, spínací, zemní spojení nebo výstraha, kapacita kontaktů 250VAC 5A
20#, 19#: Výstup signálu výstrahy DO, spínací, utod agnostická výstraha, kapacita kontaktů 250VAC 5A
21#, 19#: Výstup signálu výstrahy DO, spínací, vypnutí při poruše OCR, kapacita kontaktů 250VAC/ 5A
25#, 26#: Vstupní svorka externího proudového transformátoru dispozici pouze N)
• Zapojení sekundárního okruhu inteligentními kontroléry typu nebo H
