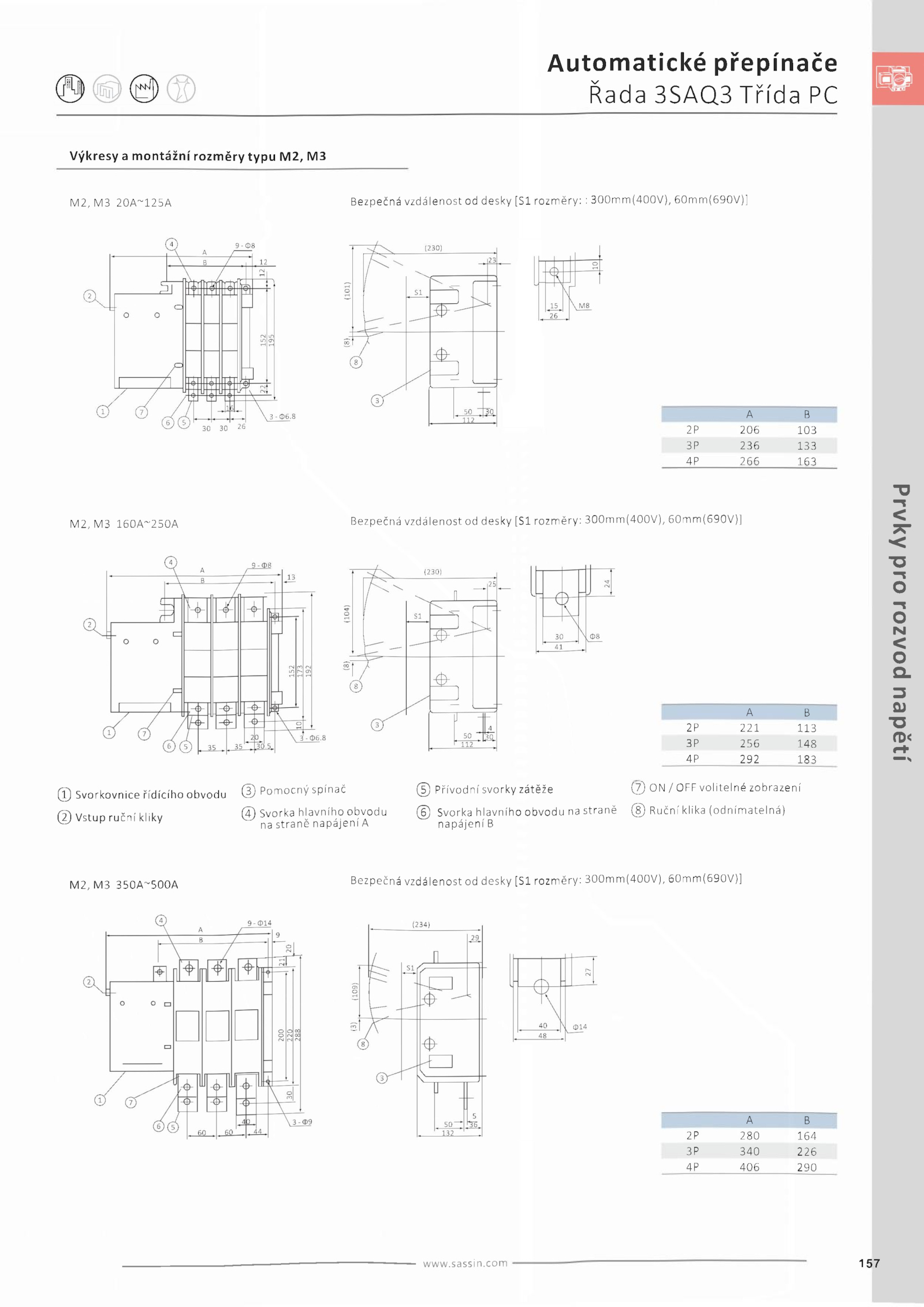

.Automatické přepínače
Řada 3SAQ3 Třída PC
Výkresy montážní rozměry typu M2, M3
M2, 2OA~125A Bezpečná vzdálenost desky [S1 rozměry: 300mm(400V), 60mm(690V)]
A B
2P 206 103
3P 236 133
4P 266 163
M2, 160A~250A Bezpečná vzdálenost desky [S1 rozměry: 300mm(400V), 60mm(690V)]
A B
2P 221 113
3P 256 148
4P 292 183
Prvky
pro
rozvod
napětí
@ Svorkovnice řídícího obvodu
@ Vstup ruční kliky
@ Pomocný spínač
@ Svorka hlavního obvodu
na straně napájení A
© Přívodnísvorky zátěže
@ Svorka hlavního obvodu straně
napájení B
(j) OFF volitelné zobrazení
@ Ručníklika (odnímatelná)
M2, 350A~500A
Bezpečná vzdálenost desky [S1 rozměry: 300mm(400V), 60mm(690V)]
A B
2P 280 164
3P 340 226
4P 406 290
