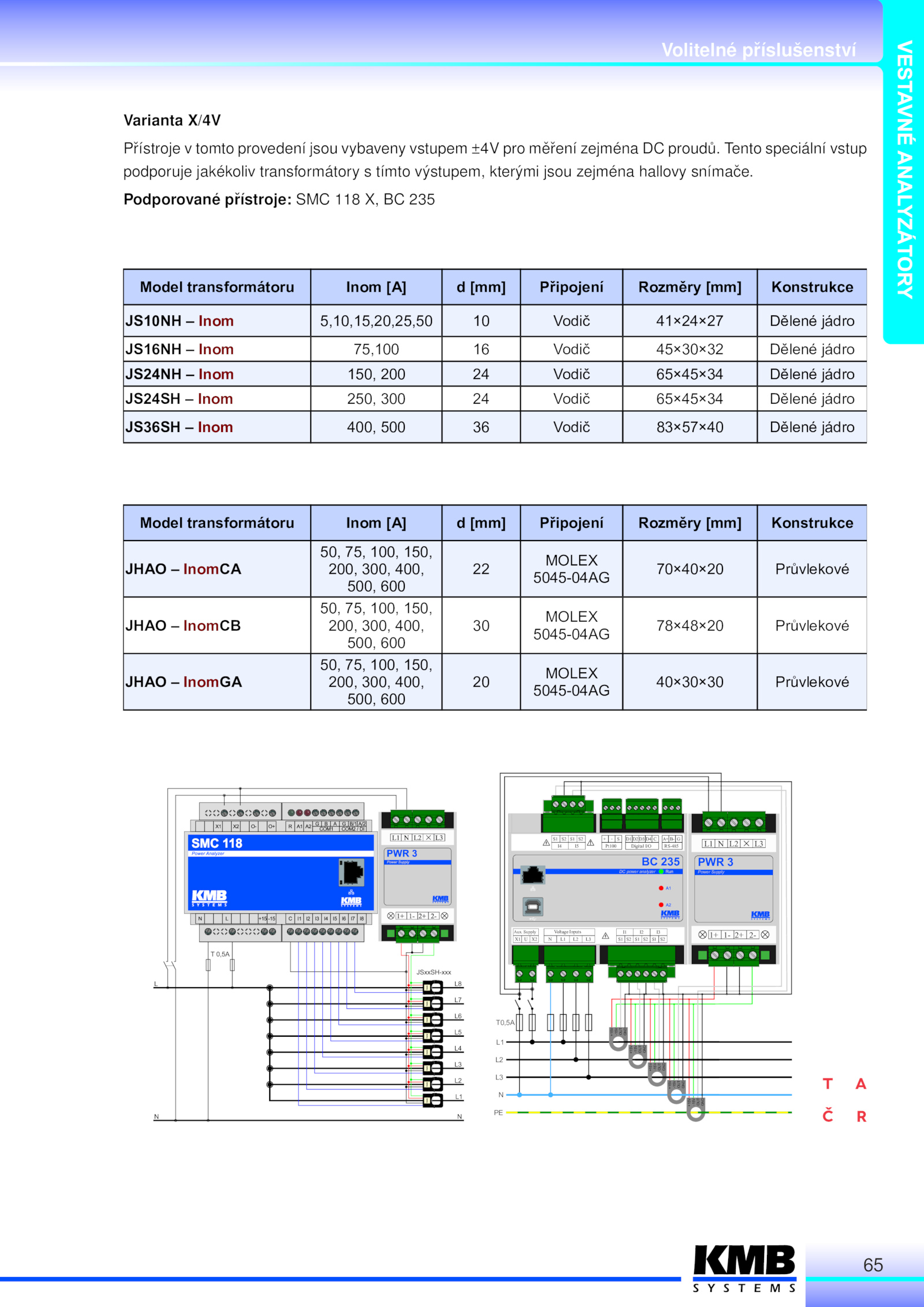

Varianta X/4V
Přístroje tomto provedení jsou vybaveny vstupem ±4V pro měření zejména proudů.
Podporované přístroje: SMC 118 235
Model transformátoru Inom [A] [mm] Připojení Rozměry [mm] Konstrukce
JS10NH Inom 5,10,15,20,25,50 Vodič 41×24×27 Dělené jádro
JS16NH Inom 75,100 Vodič 45×30×32 Dělené jádro
JS24NH Inom 150, 200 Vodič 65×45×34 Dělené jádro
JS24SH Inom 250, 300 Vodič 65×45×34 Dělené jádro
JS36SH Inom 400, 500 Vodič 83×57×40 Dělené jádro
Model transformátoru Inom [A] [mm] Připojení Rozměry [mm] Konstrukce
JHAO InomCA
50, 75, 100, 150,
200, 300, 400,
500, 600
22
MOLEX
5045-04AG
70×40×20 Průvlekové
JHAO InomCB
50, 75, 100, 150,
200, 300, 400,
500, 600
30
MOLEX
5045-04AG
78×48×20 Průvlekové
JHAO InomGA
50, 75, 100, 150,
200, 300, 400,
500, 600
20
MOLEX
5045-04AG
40×30×30 Průvlekové
Pt100
+ S
RS-485
A+ G
D2 C
D4
Digital I/O
D1
S2 S2
I4
S1
I5
Voltage Inputs
N L3
U X2
Aux. Tento speciální vstup
podporuje jakékoliv transformátory tímto výstupem, kterými jsou zejména hallovy snímače.5mm
L1 L3
1+ 2-
PWR 3
Power Supply
65
. Supply
X1 S2
I1
S1
I2
S1 S2
I3
L1
L2
L3
N
T0,5A
PE
+15V
-15V
OUT
GND
+15V
-15V
OUT
GND
+15V
-15V
OUT
GND
+15V
-15V
OUT
GND
+15V
-15V
OUT
GND
DC power analyzer
