Lze však použít jiných
aplikacích, kde potřeba bezkontaktního spínání zátěže. sepnutí
zátěže dochází při "nulovém" napětí (typicky 5V) spínacím prvku
a rozepnutí spínače dochází při průchodu proudu nulou. Jsou ur-
čeny pro spínání sítích 400/230V (440/250V) nebo 690/400V, zátěž
může být symetrická nesymetrická, zapojení hvězdy či troj-
úhelníku mít kapacitní, odporový či indukční charakter. Mezi hlavní
výhody bezkontaktního spínání patří dlouhá životnost spínače, ome-
zené proudové napět’ové rušení sítě rychlost reakce.
Klíčové vlastnosti:
• pro spínání kompenzačních kondenzátorů při rychlé kompenzaci
• pasivním chlazením KATKA 20T, kvar KATKA 20D kvar
• aktivním chlazením KATKA 80T, kvar KATKA 80D kvar
• dvoufázové (D), třífázové (T) nebo třífázové individuálním spínáním fází (ST)
• teplotní ochrana (KATKA 80T, 80ST 80D)
• podporují rychlé regulátory NOVAR 1312 1312-3
Objednací diagram
KATKA 8OT 4OO
Typ přístroje
Konstrukce výkon
KATKA Tyristorový spínací modul
2O pasivní chlazení, 22A (T)/až 29A(D)
8O aktivní chlazení, 67A (T)/až 87A(D)
Způsob spínání
D dvoufázové, dva spínací tyristory
T třífázové, tři spínací tyristory
ST spínání každé fáze zvlášť, tři sínací tyristory
Napěťová soustava
4OO 4OO/23OV 44O/25OV
69O 69O/4OOV (pouze varianta ST)
103
.REGULÁTORY
JALOVÉHO
VÝKONU

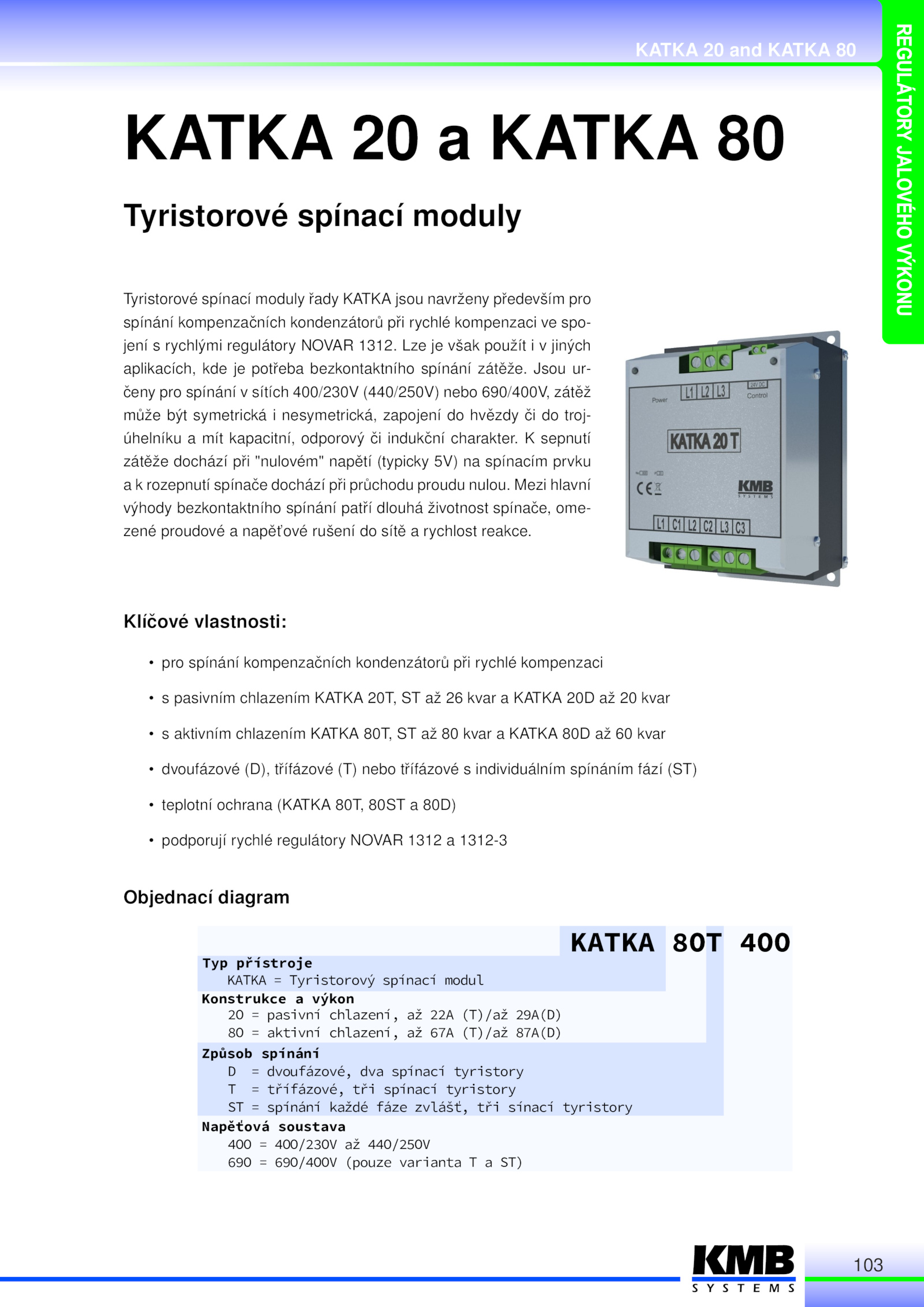

KATKA and KATKA 80
KATKA KATKA 80
Tyristorové spínací moduly
Tyristorové spínací moduly řady KATKA jsou navrženy především pro
spínání kompenzačních kondenzátorů při rychlé kompenzaci spo-
jení rychlými regulátory NOVAR 1312
