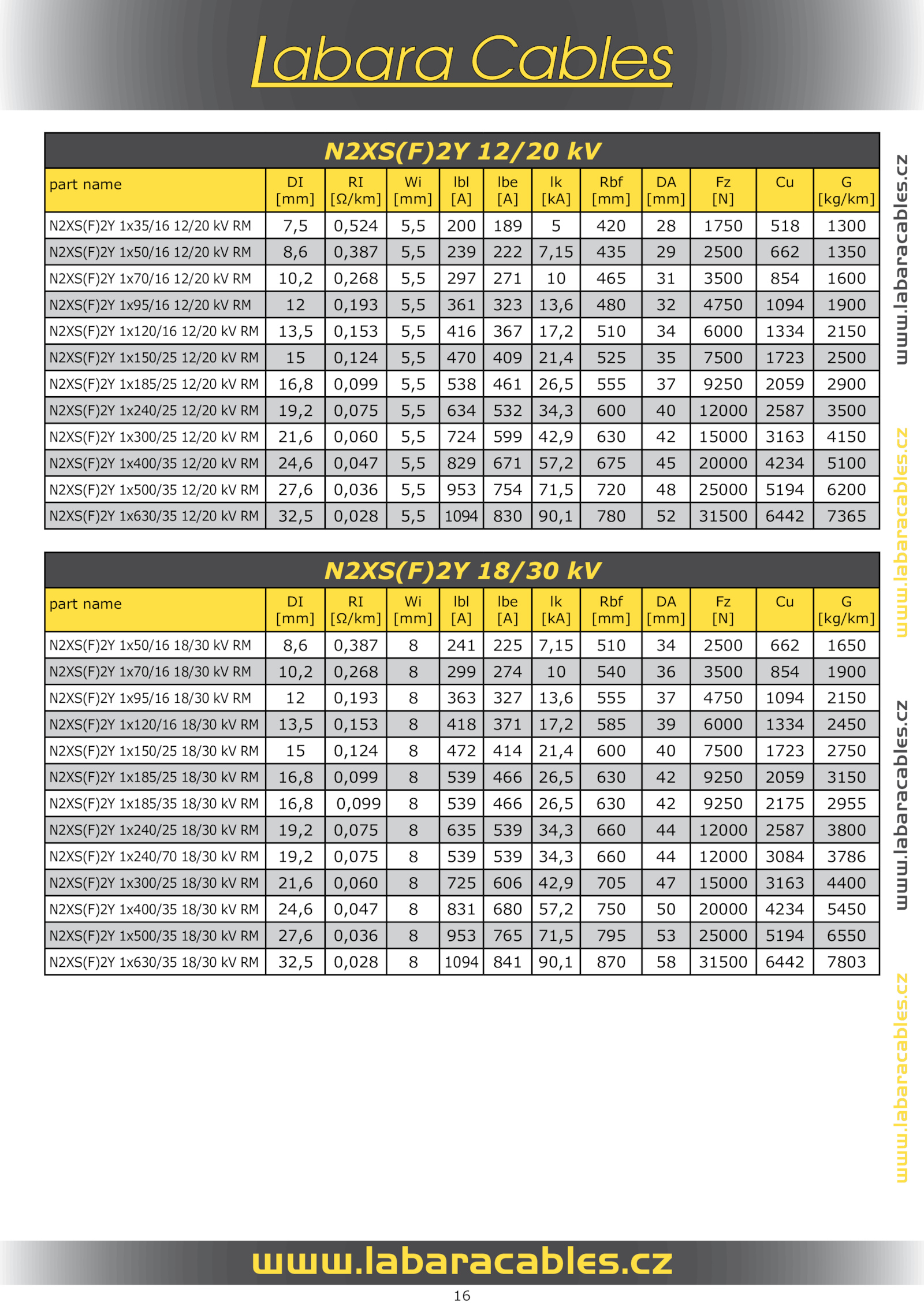

N2XS(F)2Y 12/20 kV
part name DI
[mm]
RI
[Ω/km]
Wi
[mm]
lbl
[A]
lbe
[A]
lk
[kA]
Rbf
[mm]
DA
[mm]
Fz
[N]
Cu G
[kg/km]
N2XS(F)2Y 1x35/16 12/20 7,5 0,524 5,5 200 189 420 1750 518 1300
N2XS(F)2Y 1x50/16 12/20 8,6 0,387 5,5 239 222 7,15 435 2500 662 1350
N2XS(F)2Y 1x70/16 12/20 10,2 0,268 5,5 297 271 465 3500 854 1600
N2XS(F)2Y 1x95/16 12/20 0,193 5,5 361 323 13,6 480 4750 1094 1900
N2XS(F)2Y 1x120/16 12/20 13,5 0,153 5,5 416 367 17,2 510 6000 1334 2150
N2XS(F)2Y 1x150/25 12/20 0,124 5,5 470 409 21,4 525 7500 1723 2500
N2XS(F)2Y 1x185/25 12/20 16,8 0,099 5,5 538 461 26,5 555 9250 2059 2900
N2XS(F)2Y 1x240/25 12/20 19,2 0,075 5,5 634 532 34,3 600 12000 2587 3500
N2XS(F)2Y 1x300/25 12/20 21,6 0,060 5,5 724 599 42,9 630 15000 3163 4150
N2XS(F)2Y 1x400/35 12/20 24,6 0,047 5,5 829 671 57,2 675 20000 4234 5100
N2XS(F)2Y 1x500/35 12/20 27,6 0,036 5,5 953 754 71,5 720 25000 5194 6200
N2XS(F)2Y 1x630/35 12/20 32,5 0,028 5,5 1094 830 90,1 780 31500 6442 7365
N2XS(F)2Y 18/30 kV
part name DI
[mm]
RI
[Ω/km]
Wi
[mm]
lbl
[A]
lbe
[A]
lk
[kA]
Rbf
[mm]
DA
[mm]
Fz
[N]
Cu G
[kg/km]
N2XS(F)2Y 1x50/16 18/30 8,6 0,387 241 225 7,15 510 2500 662 1650
N2XS(F)2Y 1x70/16 18/30 10,2 0,268 299 274 540 3500 854 1900
N2XS(F)2Y 1x95/16 18/30 0,193 363 327 13,6 555 4750 1094 2150
N2XS(F)2Y 1x120/16 18/30 13,5 0,153 418 371 17,2 585 6000 1334 2450
N2XS(F)2Y 1x150/25 18/30 0,124 472 414 21,4 600 7500 1723 2750
N2XS(F)2Y 1x185/25 18/30 16,8 0,099 539 466 26,5 630 9250 2059 3150
N2XS(F)2Y 1x185/35 18/30 16,8 0,099 539 466 26,5 630 9250 2175 2955
N2XS(F)2Y 1x240/25 18/30 19,2 0,075 635 539 34,3 660 12000 2587 3800
N2XS(F)2Y 1x240/70 18/30 19,2 0,075 539 539 34,3 660 12000 3084 3786
N2XS(F)2Y 1x300/25 18/30 21,6 0,060 725 606 42,9 705 15000 3163 4400
N2XS(F)2Y 1x400/35 18/30 24,6 0,047 831 680 57,2 750 20000 4234 5450
N2XS(F)2Y 1x500/35 18/30 27,6 0,036 953 765 71,5 795 25000 5194 6550
N2XS(F)2Y 1x630/35 18/30 32,5 0,028 1094 841 90,1 870 31500 6442 7803
