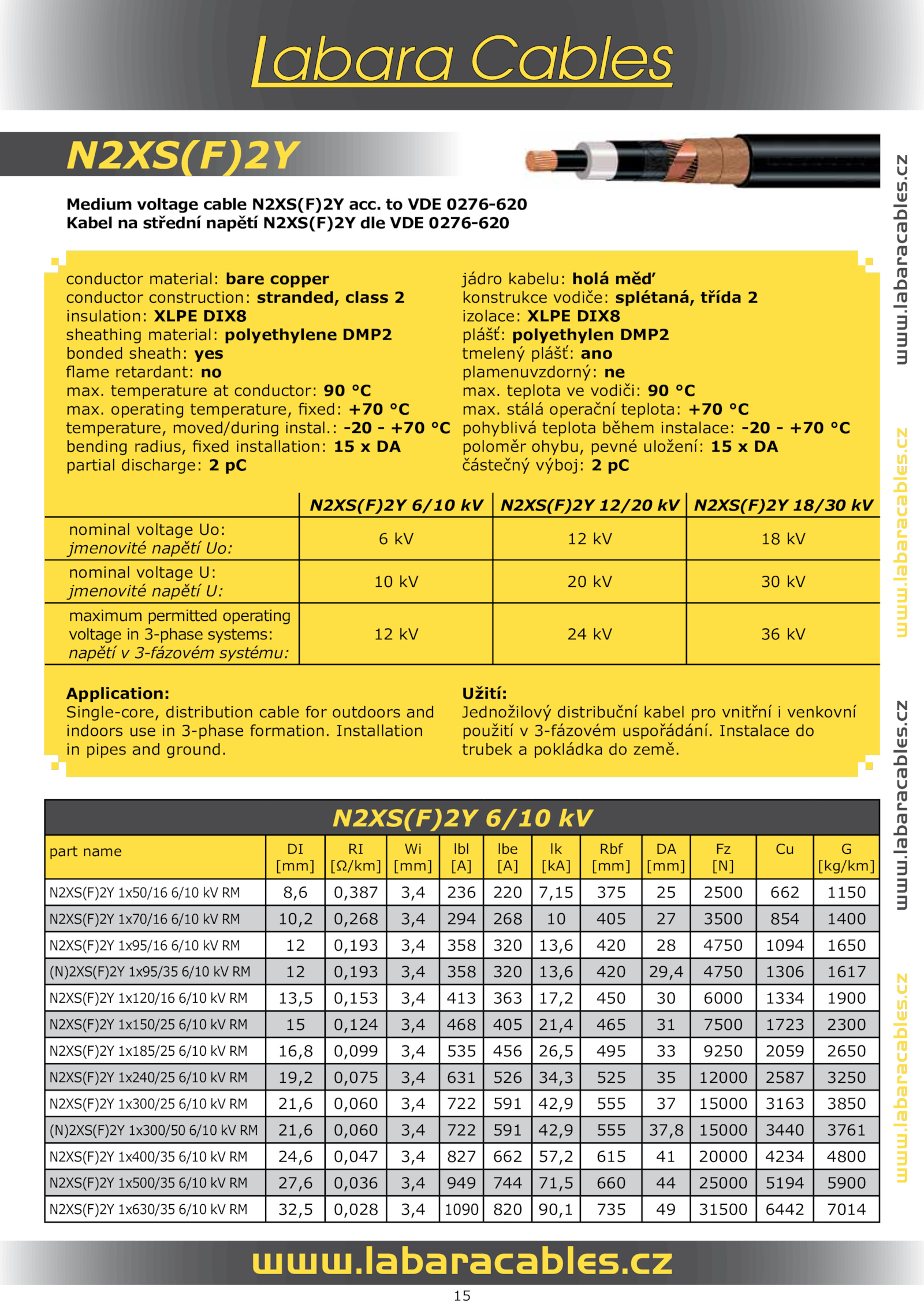

Kabel střední napětí N2XS(F)2Y dle VDE 0276-620
Application:
Single-core, distribution cable for outdoors and
indoors use 3-phase formation.labaracables.labaracables. operating temperature, fixed: +70 max. Installation
in pipes and ground.15
www.: -20 +70 pohyblivá teplota během instalace: -20 +70 °C
bending radius, fixed installation: poloměr ohybu, pevné uložení: DA
partial discharge: částečný výboj: pC
Medium voltage cable N2XS(F)2Y acc.
N2XS(F)2Y 6/10 N2XS(F)2Y 12/20 N2XS(F)2Y 18/30 kV
nominal voltage Uo:
jmenovité napětí Uo:
6 kV
nominal voltage U:
jmenovité napětí U:
10 kV
maximum permitted operating
voltage 3-phase systems:
napětí 3-fázovém systému:
12 kV
N2XS(F)2Y 6/10 kV
part name DI
[mm]
RI
[Ω/km]
Wi
[mm]
lbl
[A]
lbe
[A]
lk
[kA]
Rbf
[mm]
DA
[mm]
Fz
[N]
Cu G
[kg/km]
N2XS(F)2Y 1x50/16 6/10 8,6 0,387 3,4 236 220 7,15 375 2500 662 1150
N2XS(F)2Y 1x70/16 6/10 10,2 0,268 3,4 294 268 405 3500 854 1400
N2XS(F)2Y 1x95/16 6/10 0,193 3,4 358 320 13,6 420 4750 1094 1650
(N)2XS(F)2Y 1x95/35 6/10 0,193 3,4 358 320 13,6 420 29,4 4750 1306 1617
N2XS(F)2Y 1x120/16 6/10 13,5 0,153 3,4 413 363 17,2 450 6000 1334 1900
N2XS(F)2Y 1x150/25 6/10 0,124 3,4 468 405 21,4 465 7500 1723 2300
N2XS(F)2Y 1x185/25 6/10 16,8 0,099 3,4 535 456 26,5 495 9250 2059 2650
N2XS(F)2Y 1x240/25 6/10 19,2 0,075 3,4 631 526 34,3 525 12000 2587 3250
N2XS(F)2Y 1x300/25 6/10 21,6 0,060 3,4 722 591 42,9 555 15000 3163 3850
(N)2XS(F)2Y 1x300/50 6/10 21,6 0,060 3,4 722 591 42,9 555 37,8 15000 3440 3761
N2XS(F)2Y 1x400/35 6/10 24,6 0,047 3,4 827 662 57,2 615 20000 4234 4800
N2XS(F)2Y 1x500/35 6/10 27,6 0,036 3,4 949 744 71,5 660 25000 5194 5900
N2XS(F)2Y 1x630/35 6/10 32,5 0,028 3,4 1090 820 90,1 735 31500 6442 7014
.cz
conductor material: bare copper jádro kabelu: holá měď
conductor construction: stranded, class konstrukce vodiče: splétaná, třída 2
insulation: XLPE DIX8 izolace: XLPE DIX8
sheathing material: polyethylene DMP2 plášť: polyethylen DMP2
bonded sheath: yes tmelený plášť: ano
flame retardant: plamenuvzdorný: ne
max. teplota vodiči: °C
max.labaracables.cz
www. Instalace do
trubek pokládka země. stálá operační teplota: +70 °C
temperature, moved/during instal.cz
www.labaracables. temperature conductor: max.cz
N2XS(F)2Y
www.
Užití:
Jednožilový distribuční kabel pro vnitřní venkovní
použití 3-fázovém uspořádání
