Technical data Technická data
Cores number conductor
cross-section
Over insulation diameter Overall diameter (approx.) Weight (approx.cz
www.
Screen resistance
max.)
Počet žil průřez jádra Průměr nad izolací Celkový průměr (cca) Váha (cca)
[mm²] [mm] [mm] [kg/100 m]
1x35/16 19,4 80
1x50/16 20,4 90
1x70/16 100
1x95/16 23,7 110
1x120/16 120
1x150/25 26,6 140
1x185/25 28,3 155
1x240/25 30,5 175
1x300/25 32,9 200
1x400/35 245
1x500/35 280
1x630/35 43,1 320

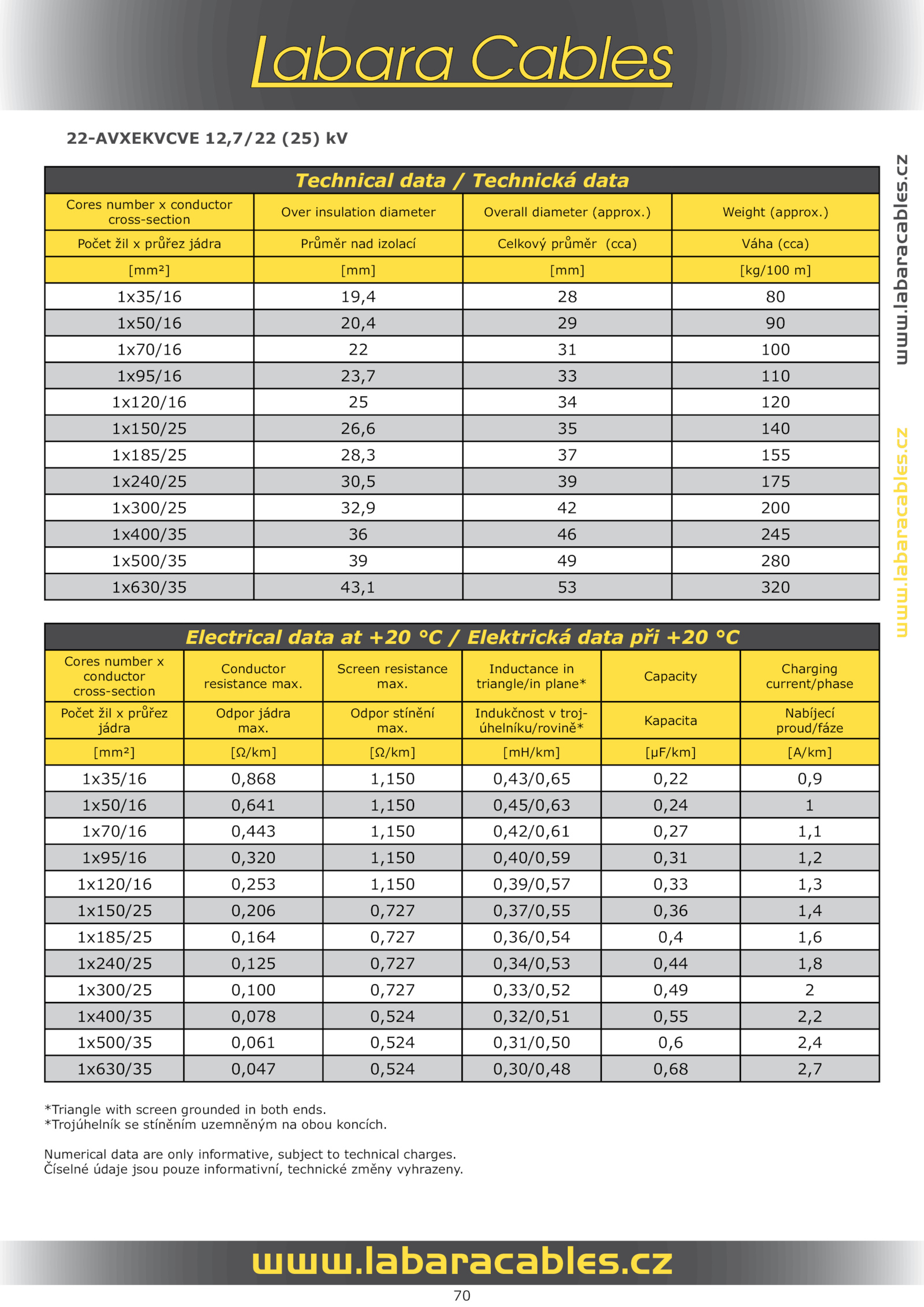

22-AVXEKVCVE 12,7/22 (25) kV
*Triangle with screen grounded both ends.labaracables.
Electrical data +20 Elektrická data při +20 °C
Cores number x
conductor
cross-section
Conductor
resistance max.
Odpor stínění
max.
Číselné údaje jsou pouze informativní, technické změny vyhrazeny.
Numerical data are only informative, subject technical charges.
Inductance in
triangle/in plane*
Capacity
Charging
current/phase
Počet žil průřez
jádra
Odpor jádra
max.
Indukčnost troj-
úhelníku/rovině*
Kapacita
Nabíjecí
proud/fáze
[mm²] [Ω/km] [Ω/km] [mH/km] [μF/km] [A/km]
1x35/16 0,868 1,150 0,43/0,65 0,22 0,9
1x50/16 0,641 1,150 0,45/0,63 0,24 1
1x70/16 0,443 1,150 0,42/0,61 0,27 1,1
1x95/16 0,320 1,150 0,40/0,59 0,31 1,2
1x120/16 0,253 1,150 0,39/0,57 0,33 1,3
1x150/25 0,206 0,727 0,37/0,55 0,36 1,4
1x185/25 0,164 0,727 0,36/0,54 0,4 1,6
1x240/25 0,125 0,727 0,34/0,53 0,44 1,8
1x300/25 0,100 0,727 0,33/0,52 0,49 2
1x400/35 0,078 0,524 0,32/0,51 0,55 2,2
1x500/35 0,061 0,524 0,31/0,50 0,6 2,4
1x630/35 0,047 0,524 0,30/0,48 0,68 2,7
.labaracables.cz
www.
*Trojúhelník stíněním uzemněným obou koncích.labaracables
