Poznámky redaktora
*Trojúhelník stíněním uzemněným obou koncích.
Screen resistance
max.
Electrical data +20 Elektrická data při +20 °C
Cores number x
conductor
cross-section
Conductor
resistance max.labaracables.) Weight (approx.100
www.
Indukčnost troj-
úhelníku/rovině*
Kapacita
Nabíjecí
proud/fáze
[mm²] [Ω/km] [Ω/km] [mH/km] [μF/km] [A/km]
1x50/16 0,387 1,150 0,42/0,61 0,24 1,5
1x70/16 0,268 1,150 0,40/0,58 0,27 1,65
1x95/16 0,193 1,150 0,38/0,56 0,31 2
1x120/16 0,153 1,150 0,36/0,55 0,33 2,15
1x150/25 0,124 0,727 0,35/0,54 0,36 2,25
1x185/25 0,099 0,727 0,34/0,53 0,4 2,6
1x240/25 0,075 0,727 0,33/0,51 0,44 2,9
1x300/25 0,060 0,727 0,31/0,50 0,49 3,2
1x400/35 0,047 0,524 0,31/0,49 0,55 3,55
.labaracables.cz
Technical data Technická data
Cores number conductor
cross-section
Over insulation diameter Overall diameter (approx.cz
www.
Číselné údaje jsou pouze informativní, technické změny vyhrazeny.
Inductance in
triangle/in plane*
Capacity
Charging
current/phase
Počet žil průřez
jádra
Odpor jádra
max.
Odpor stínění
max.cz
www.
Numerical data are only informative, subject technical charges.)
Počet žil průřez jádra Průměr nad izolací Celkový průměr (cca) Váha (cca)
[mm²] [mm] [mm] [kg/100 m]
1x50/16 25,4 160
1x70/16 175
1x95/16 28,7 215
1x120/16 245
1x150/25 31,6 275
1x185/25 33,3 320
1x240/25 35,5 385
1x300/25 37,9 440
1x400/35 560

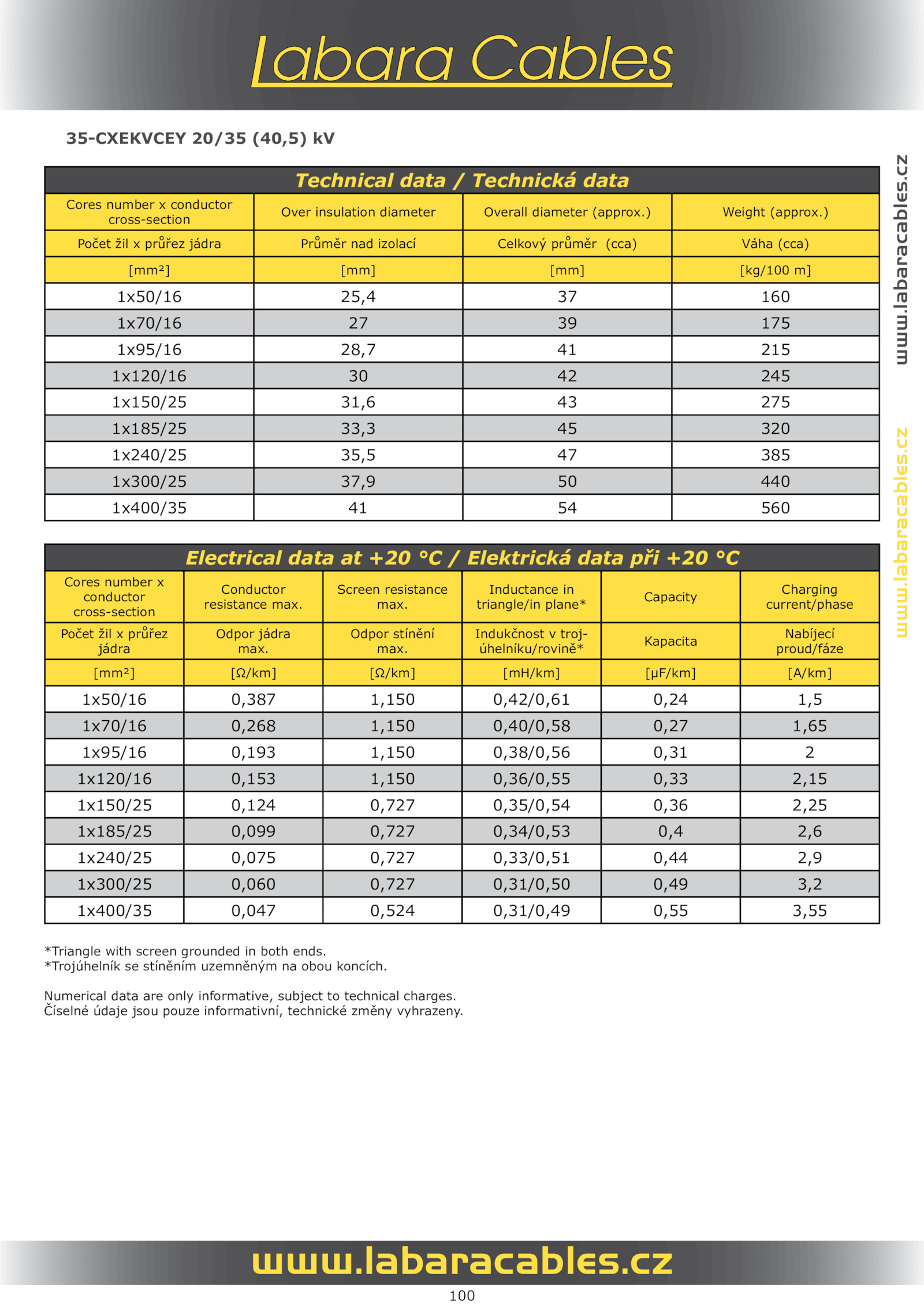

35-CXEKVCEY 20/35 (40,5) kV
*Triangle with screen grounded both ends.labaracables
