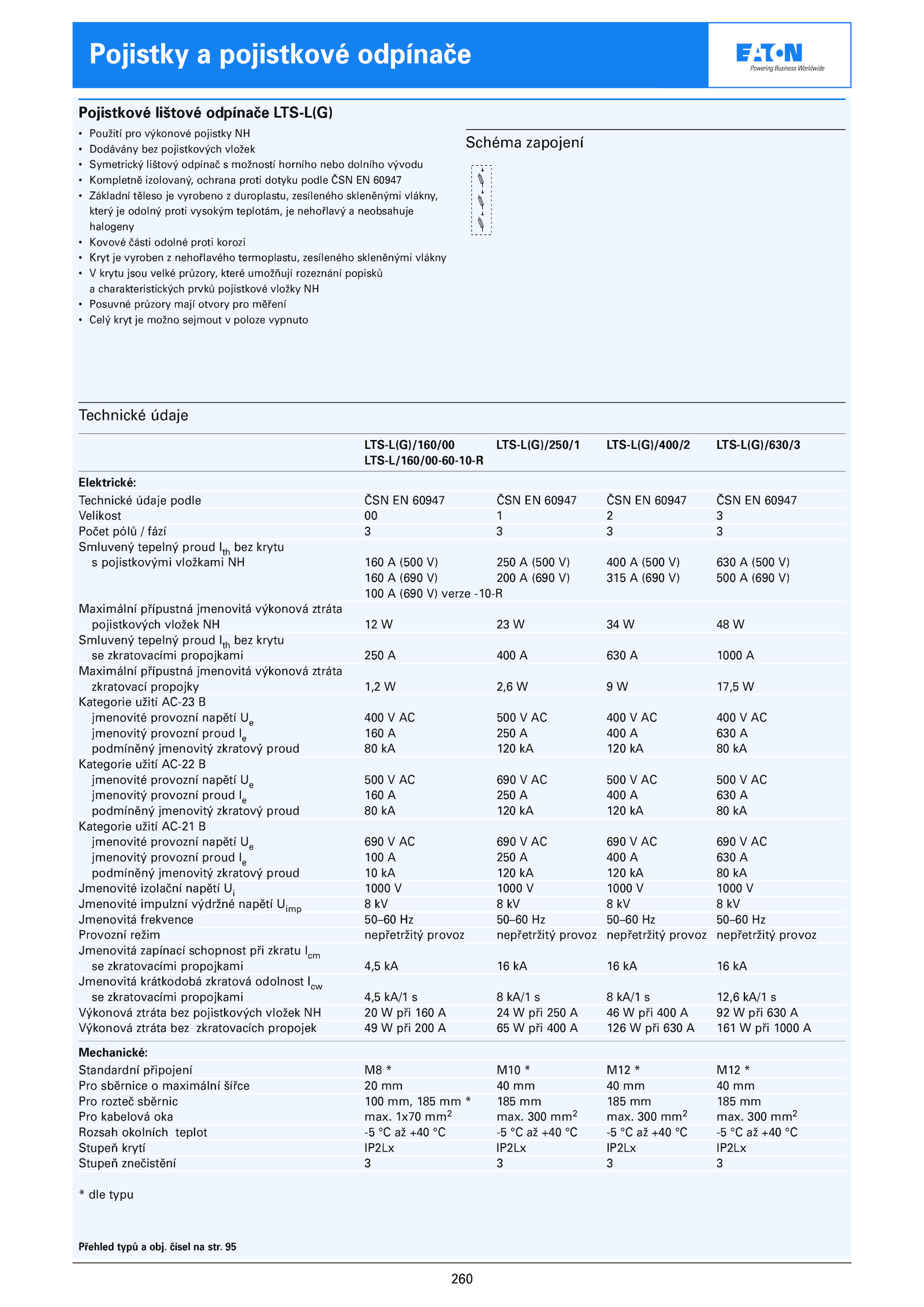

čísel str. 1x70 mm2 max.260 Přehled typů obj. 95 Pojistkové lištové odpínače LTS-L(G) • Použití pro výkonové pojistky NH • Dodávány bez pojistkových vložek • Symetrický lištový odpínač možností horního nebo dolního vývodu • Kompletně izolovaný, ochrana proti dotyku podle ČSN 60947 • Základní těleso vyrobeno duroplastu, zesíleného skleněnými vlákny, který odolný proti vysokým teplotám, nehořlavý neobsahuje halogeny • Kovové části odolné proti korozi • Kryt vyroben nehořlavého termoplastu, zesíleného skleněnými vlákny • krytu jsou velké průzory, které umožňují rozeznání popisků a charakteristických prvků pojistkové vložky NH • Posuvné průzory mají otvory pro měření • Celý kryt možno sejmout poloze vypnuto Technické údaje LTS-L(G)/160/00 LTS-L(G)/250/1 LTS-L(G)/400/2 LTS-L(G)/630/3 LTS-L/160/00-60-10-R Elektrické: Technické údaje podle ČSN 60947 ČSN 60947 ČSN 60947 ČSN 60947 Velikost 3 Počet pólů fází 3 Smluvený tepelný proud Ith bez krytu s pojistkovými vložkami 160 (500 250 (500 400 (500 630 (500 V) 160 (690 200 (690 315 (690 500 (690 V) 100 (690 verze -10-R Maximální přípustná jmenovitá výkonová ztráta pojistkových vložek W Smluvený tepelný proud Ith bez krytu se zkratovacími propojkami 250 400 630 1000 A Maximální přípustná jmenovitá výkonová ztráta zkratovací propojky 1,2 2,6 17,5 W Kategorie užití AC-23 B jmenovité provozní napětí 400 500 400 400 AC jmenovitý provozní proud 160 250 400 630 A podmíněný jmenovitý zkratový proud 120 120 kA Kategorie užití AC-22 B jmenovité provozní napětí 500 690 500 500 AC jmenovitý provozní proud 160 250 400 630 A podmíněný jmenovitý zkratový proud 120 120 kA Kategorie užití AC-21 B jmenovité provozní napětí 690 690 690 690 AC jmenovitý provozní proud 100 250 400 630 A podmíněný jmenovitý zkratový proud 120 120 kA Jmenovité izolační napětí 1000 1000 1000 1000 V Jmenovité impulzní výdržné napětí Uimp kV Jmenovitá frekvence 50–60 50–60 50–60 50–60 Hz Provozní režim nepřetržitý provoz nepřetržitý provoz nepřetržitý provoz nepřetržitý provoz Jmenovitá zapínací schopnost při zkratu Icm se zkratovacími propojkami 4,5 kA Jmenovitá krátkodobá zkratová odolnost Icw se zkratovacími propojkami 4,5 kA/1 kA/1 kA/1 12,6 kA/1 s Výkonová ztráta bez pojistkových vložek při 160 při 250 při 400 při 630 A Výkonová ztráta bez zkratovacích propojek při 200 při 400 126 při 630 161 při 1000 A Mechanické: Standardní připojení M10 M12 M12 * Pro sběrnice maximální šířce mm Pro rozteč sběrnic 100 mm, 185 185 185 185 mm Pro kabelová oka max. 300 mm2 max. 300 mm2 Rozsah okolních teplot +40 +40 +40 +40 °C Stupeň krytí IP2Lx IP2Lx IP2Lx IP2Lx Stupeň znečistění 3 * dle typu Schéma zapojení Pojistky pojistkové odpínače . 300 mm2 max
