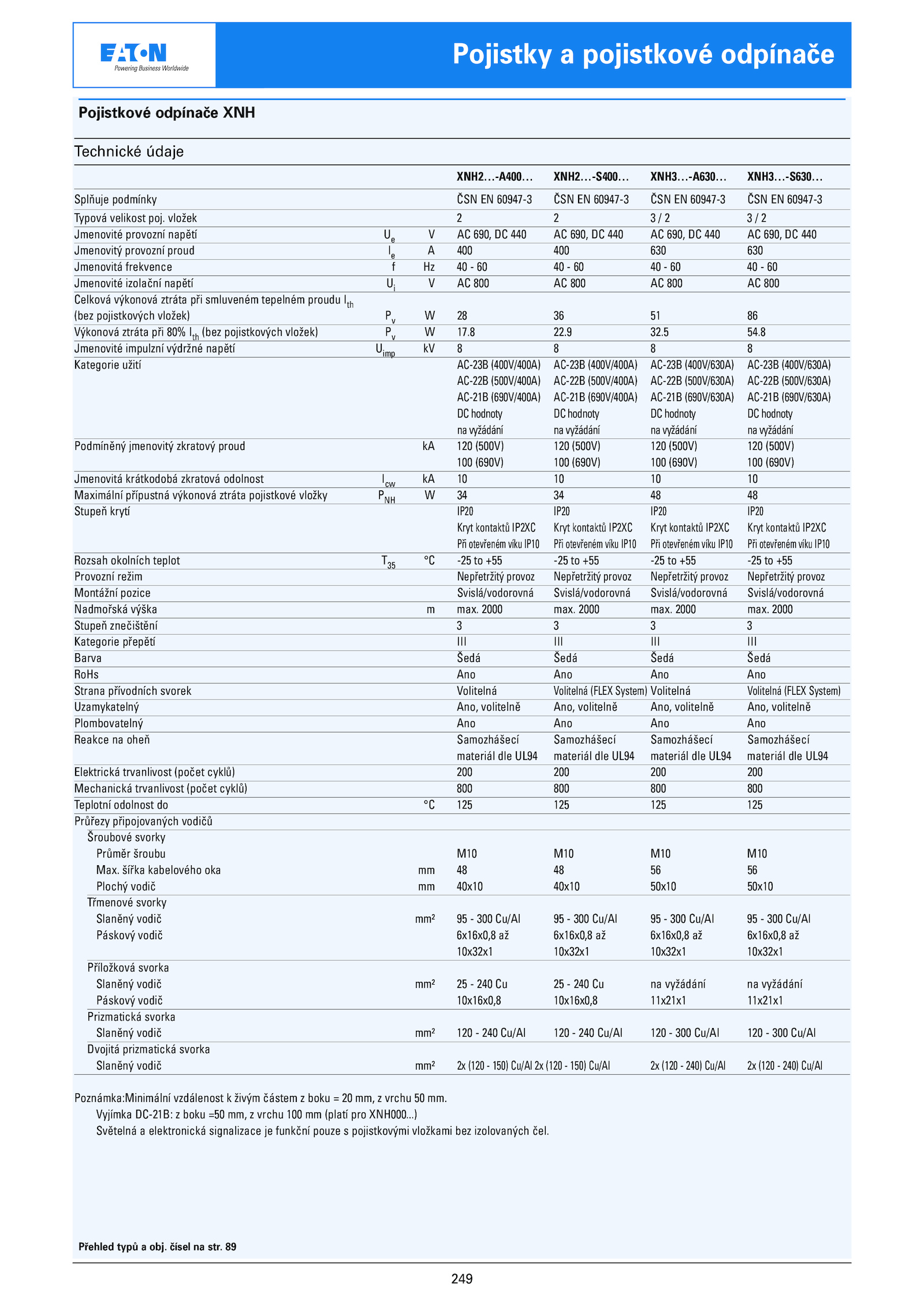

Technické údaje
XNH2…-A400… XNH2…-S400… XNH3…-A630… XNH3…-S630…
Splňuje podmínky ČSN 60947-3 ČSN 60947-3 ČSN 60947-3 ČSN 60947-3
Typová velikost poj.8
Jmenovité impulzní výdržné napětí Uimp 8
Kategorie užití AC-23B (400V/400A) AC-23B (400V/400A) AC-23B (400V/630A) AC-23B (400V/630A)
AC-22B (500V/400A) AC-22B (500V/400A) AC-22B (500V/630A) AC-22B (500V/630A)
AC-21B (690V/400A) AC-21B (690V/400A) AC-21B (690V/630A) AC-21B (690V/630A)
DChodnoty DChodnoty DChodnoty DChodnoty
navyžádání navyžádání navyžádání navyžádání
Podmíněný jmenovitý zkratový proud 120 (500V) 120 (500V) 120 (500V) 120 (500V)
100 (690V) 100 (690V) 100 (690V) 100 (690V)
Jmenovitá krátkodobá zkratová odolnost Icw 10
Maximální přípustná výkonová ztráta pojistkové vložky PNH 48
Stupeň krytí IP20 IP20 IP20 IP20
Kryt kontaktů IP2XC Kryt kontaktů IP2XC Kryt kontaktů IP2XC Kryt kontaktů IP2XC
Při otevřeném víku IP10 Při otevřeném víku IP10 Při otevřeném víku IP10 Při otevřeném víku IP10
Rozsah okolních teplot T35 -25 +55 -25 +55 -25 +55 -25 +55
Provozní režim Nepřetržitý provoz Nepřetržitý provoz Nepřetržitý provoz Nepřetržitý provoz
Montážní pozice Svislá/vodorovná Svislá/vodorovná Svislá/vodorovná Svislá/vodorovná
Nadmořská výška max.)
Světelná elektronická signalizace funkční pouze pojistkovými vložkami bez izolovaných čel. 2000
Stupeň znečištění 3
Kategorie přepětí III III III III
Barva Šedá Šedá Šedá Šedá
RoHs Ano Ano Ano Ano
Strana přívodních svorek Volitelná Volitelná (FLEX System) Volitelná Volitelná (FLEX System)
Uzamykatelný Ano, volitelně Ano, volitelně Ano, volitelně Ano, volitelně
Plombovatelný Ano Ano Ano Ano
Reakce oheň Samozhášecí Samozhášecí Samozhášecí Samozhášecí
materiál dle UL94 materiál dle UL94 materiál dle UL94 materiál dle UL94
Elektrická trvanlivost (počet cyklů) 200 200 200 200
Mechanická trvanlivost (počet cyklů) 800 800 800 800
Teplotní odolnost 125 125 125 125
Průřezy připojovaných vodičů
Šroubové svorky
Průměr šroubu M10 M10 M10 M10
Max..8 22.249
Pojistky pojistkové odpínače
Přehled typů obj. šířka kabelového oka 56
Plochý vodič 40x10 40x10 50x10 50x10
Třmenové svorky
Slaněný vodič mm² 300 Cu/Al 300 Cu/Al 300 Cu/Al 300 Cu/Al
Páskový vodič 6x16x0,8 6x16x0,8 6x16x0,8 6x16x0,8 až
10x32x1 10x32x1 10x32x1 10x32x1
Příložková svorka
Slaněný vodič mm² 240 240 vyžádání vyžádání
Páskový vodič 10x16x0,8 10x16x0,8 11x21x1 11x21x1
Prizmatická svorka
Slaněný vodič mm² 120 240 Cu/Al 120 240 Cu/Al 120 300 Cu/Al 120 300 Cu/Al
Dvojitá prizmatická svorka
Slaněný vodič mm² (120 150) Cu/Al (120 150) Cu/Al (120 240) Cu/Al (120 240) Cu/Al
Poznámka:Minimální vzdálenost živým částem boku mm, vrchu mm. 2000 max. čísel str. 2000 max..9 32. 2000 max.5 54.
Vyjímka DC-21B: boku =50 mm, vrchu 100 (platí pro XNH000. vložek 2
Jmenovité provozní napětí 690, 440 690, 440 690, 440 690, 440
Jmenovitý provozní proud 400 400 630 630
Jmenovitá frekvence 60
Jmenovité izolační napětí 800 800 800 800
Celková výkonová ztráta při smluveném tepelném proudu Ith
(bez pojistkových vložek) 86
Výkonová ztráta při 80% Ith (bez pojistkových vložek) 17.
Pojistkové odpínače XNH
