. čísel str.L světelnou indikací vybavení pojistkové vložky
• Plombovatelné
Technické údaje
C10-SLS VLCE14 VLCE22
Elektrické
Počet pólů 1P, 1P+N, 2P, 3P, 3P+N 1P, 1P+N, 2P, 3P, 3P+N 1P, 1P+N, 2P, 3P, 3P+N
Jmenovité pracovní napětí Ue
1P 690 690 690 Hz
1P+N 400 690 690 Hz
2P, 3P, 3P+N 690 690 690 Hz
Jmenovitý pracovní proud 100 A
Podmíněná zkratová odolnost 100 (při 400 120 120 kA
Jmenovitý výdržný impulzní proud Icw 300 600 1200 A
Kategorie užití B
Jmenovité izolační napětí 690 690 690 V
Kategorie přepětí III III
Jmenovité impulzní výdržné napětí Uimp kV
Ztrátový výkon bez pojistkových vložek 0,9 3,1 W
Max. ztráty pojistkových vložek
gG 9,5 W
aM 1,2 W
Mechanické
Výška výřezu krycí desce mm
Výška základny přístroje 83,3 121 mm
Šířka 17,5 pro pól pro pól pro pól
Hmotnost
1P 100 156 g
1P+N 222 351 g
2P 120 206 317 g
3P 180 310 476 g
3P+N 195 434 671 g
Montáž rychloupevnění 3polohovou západkou lištu dle 60715
Stupeň krytí IP20 IP20 IP20
Svorky třmenové třmenové třmenové
Průřez připojovaných vodičů 0,5 mm2 1,5 mm2 mm2
AWG 20-8 AWG 18-6 AWG 12-2
Utahovací moment svorek 1,2 2,5 2,5 Nm
Rozsah okolních teplot -25 +40 -25 +40 -25 +40 °C
Třída hořlavosti zkouška žhavou smyčkou zkouška žhavou smyčkou zkouška žhavou smyčkou
při teplotě 960 při teplotě 960 při teplotě 960 °C
Stupeň znečištění 3
Odolnost proti plazivým proudům CTI 450 CTI 450 CTI 450
Schéma zapojení
Rozměry [mm]
1P 1P+N 3P+N
17,5/pól
27/pól
36/pól
C10-SLS VLCE14 VLCE22
.. 78

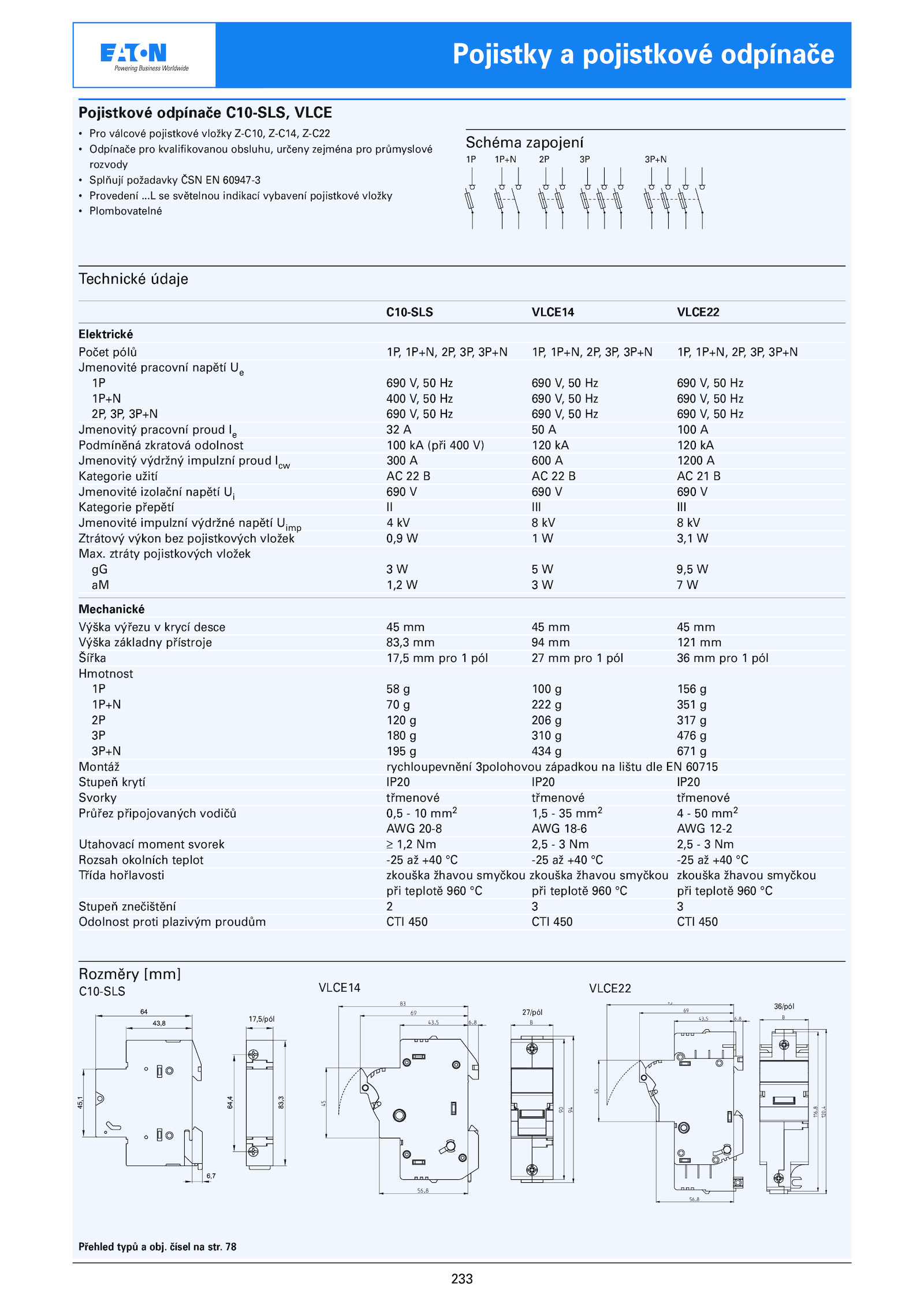

Pojistkové odpínače C10-SLS, VLCE
• Pro válcové pojistkové vložky Z-C10, Z-C14, Z-C22
• Odpínače pro kvalifikovanou obsluhu, určeny zejména pro průmyslové
rozvody
• Splňují požadavky ČSN 60947-3
• Provedení .233
Pojistky pojistkové odpínače
Přehled typů obj
