m
A C
(vnější rozměry)
KLV-LV-45 156 75,5
• Plastové kryty svorkovnicí přístrojovou lištou
• 1řadé
• Výřez krytu mm
• Součástí svorkovnice
ISO KL7 mm2)
ISO KL15 (15 mm2)
B C
A
A C
(vnější rozměry)
ISO 180 150 79
ISO 180 220 79
Rozměry [mm]

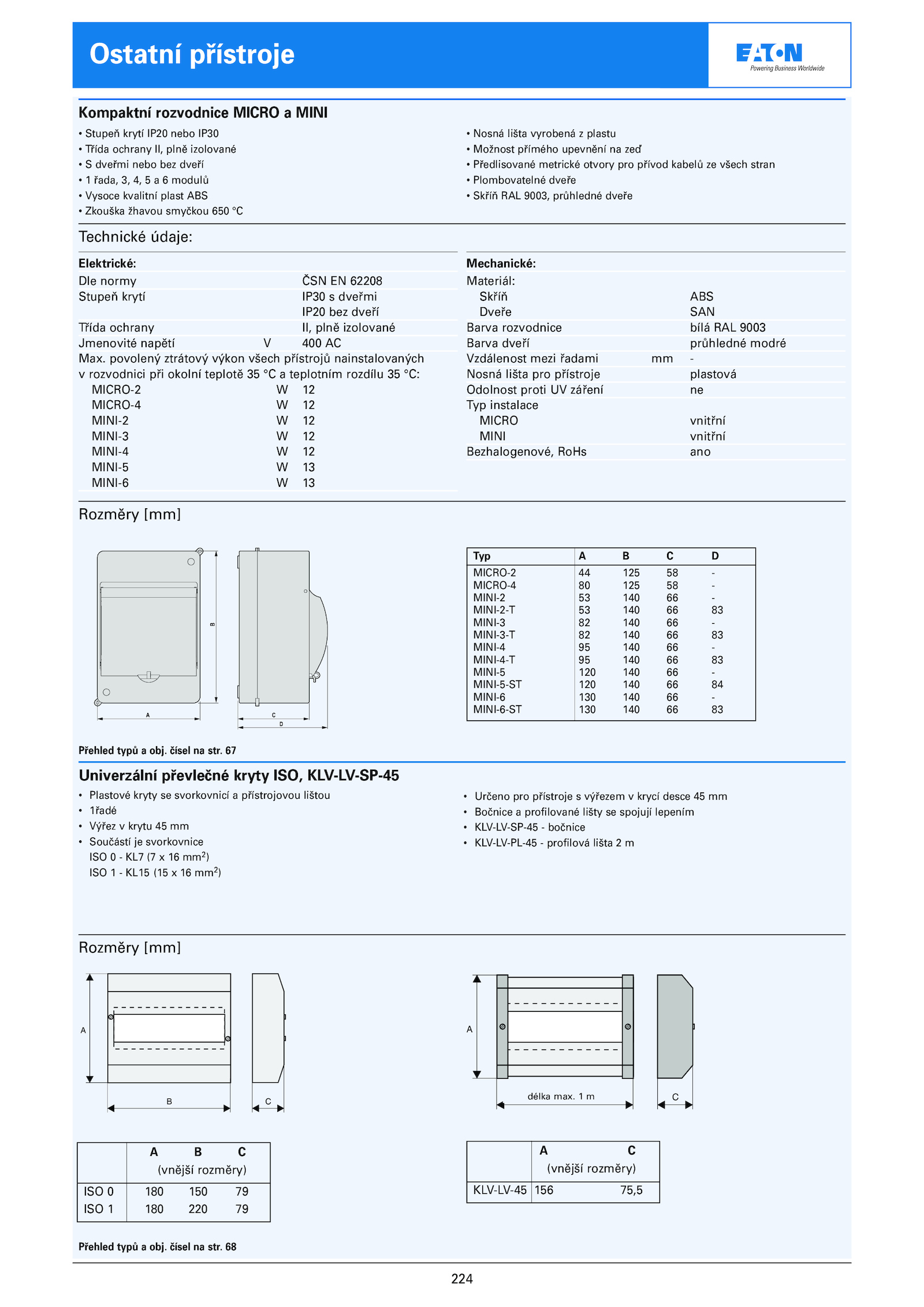

Kompaktní rozvodnice MICRO MINI
• Stupeň krytí IP20 nebo IP30
• Třída ochrany II, plně izolované
• dveřmi nebo bez dveří
• řada, modulů
• Vysoce kvalitní plast ABS
• Zkouška žhavou smyčkou 650 °C
• Nosná lišta vyrobená plastu
• Možnost přímého upevnění zeď
• Předlisované metrické otvory pro přívod kabelů všech stran
• Plombovatelné dveře
• Skříň RAL 9003, průhledné dveře
Technické údaje:
Elektrické:
Dle normy ČSN 62208
Stupeň krytí IP30 dveřmi
IP20 bez dveří
Třída ochrany II, plně izolované
Jmenovité napětí 400 AC
Max. čísel str. 67
Ostatní přístroje
. 68
Univerzální převlečné kryty ISO, KLV-LV-SP-45
• Určeno pro přístroje výřezem krycí desce mm
• Bočnice profilované lišty spojují lepením
• KLV-LV-SP-45 bočnice
• KLV-LV-PL-45 profilová lišta m
C
A
délka max.224
Přehled typů obj. povolený ztrátový výkon všech přístrojů nainstalovaných
v rozvodnici při okolní teplotě teplotním rozdílu °C:
MICRO-2 12
MICRO-4 12
MINI-2 12
MINI-3 12
MINI-4 12
MINI-5 13
MINI-6 13
Mechanické:
Materiál:
Skříň ABS
Dveře SAN
Barva rozvodnice bílá RAL 9003
Barva dveří průhledné modré
Vzdálenost mezi řadami -
Nosná lišta pro přístroje plastová
Odolnost proti záření ne
Typ instalace
MICRO vnitřní
MINI vnitřní
Bezhalogenové, RoHs ano
B
C
A
D
Rozměry [mm]
Typ D
MICRO-2 125 -
MICRO-4 125 -
MINI-2 140 -
MINI-2-T 140 83
MINI-3 140 -
MINI-3-T 140 83
MINI-4 140 -
MINI-4-T 140 83
MINI-5 120 140 -
MINI-5-ST 120 140 84
MINI-6 130 140 -
MINI-6-ST 130 140 83
Přehled typů obj. čísel str
