Z-SC
1 zapínací vypínací
“40” “31” “04”
4 zapínací zapínací vypínací vypínací
“20” “04”
2 zapínací vypínací
Z-SCH./1/25 Z-SCH.“../25
Z-SC
205
Ostatní přístroje
./63
CMUC.

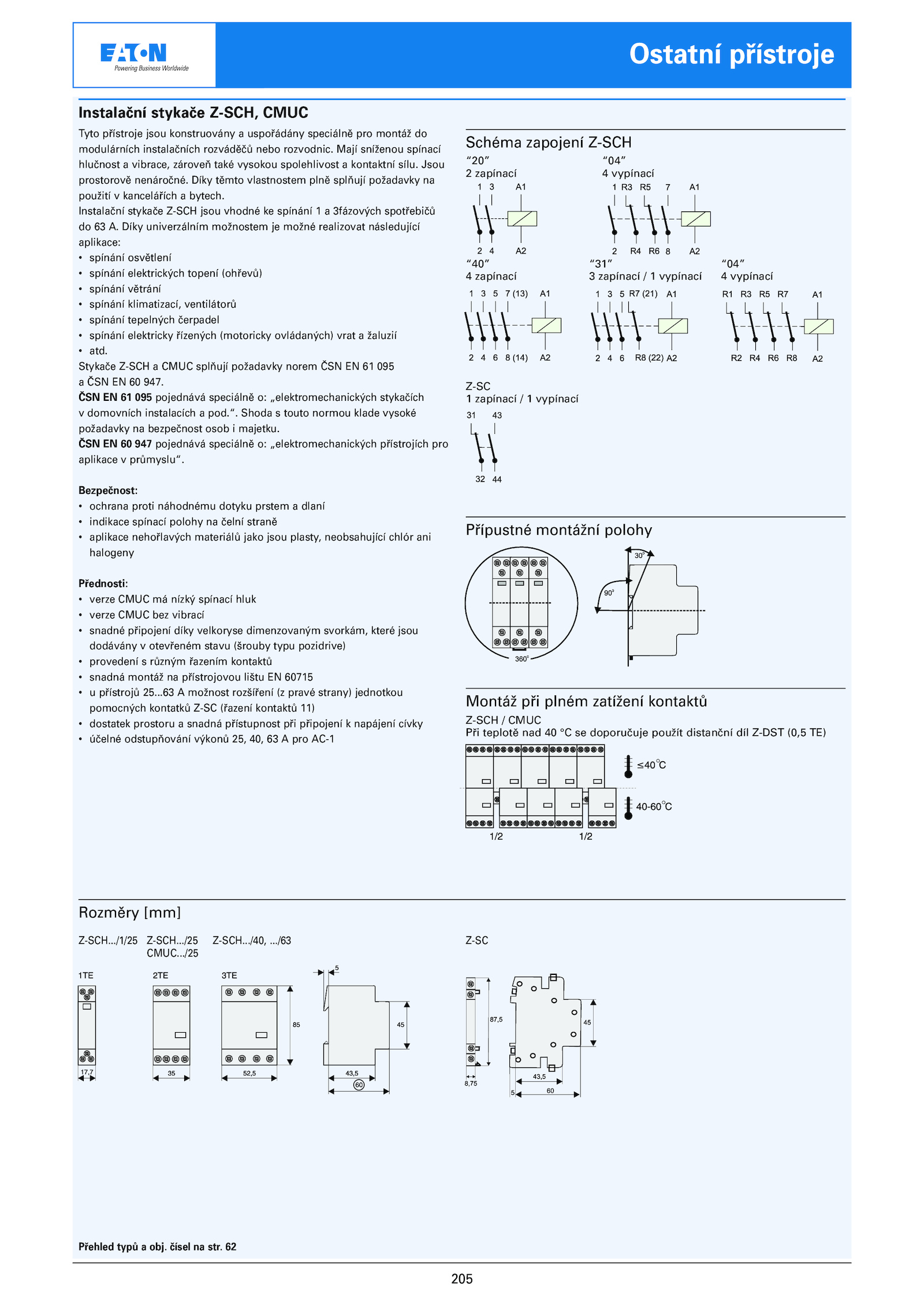

Instalační stykače Z-SCH jsou vhodné spínání 3fázových spotřebičů
do Díky univerzálním možnostem možné realizovat následující
aplikace:
• spínání osvětlení
• spínání elektrických topení (ohřevů)
• spínání větrání
• spínání klimatizací, ventilátorů
• spínání tepelných čerpadel
• spínání elektricky řízených (motoricky ovládaných) vrat žaluzií
• atd..63 možnost rozšíření pravé strany) jednotkou
pomocných kontatků Z-SC (řazení kontaktů 11)
• dostatek prostoru snadná přístupnost při připojení napájení cívky
• účelné odstupňování výkonů 25, 40, pro AC-1
Rozměry [mm]
Schéma zapojení Z-SCH
Přípustné montážní polohy
Montáž při plném zatížení kontaktů
Z-SCH CMUC
Při teplotě nad doporučuje použít distanční díl Z-DST (0,5 TE)
Přehled typů obj..
Stykače Z-SCH CMUC splňují požadavky norem ČSN 095
a ČSN 947..
ČSN 095 pojednává speciálně „elektromechanických stykačích
v domovních instalacích pod.. Jsou
prostorově nenáročné..
Bezpečnost:
• ochrana proti náhodnému dotyku prstem dlaní
• indikace spínací polohy čelní straně
• aplikace nehořlavých materiálů jako jsou plasty, neobsahující chlór ani
halogeny
Přednosti:
• verze CMUC nízký spínací hluk
• verze CMUC bez vibrací
• snadné připojení díky velkoryse dimenzovaným svorkám, které jsou
dodávány otevřeném stavu (šrouby typu pozidrive)
• provedení různým řazením kontaktů
• snadná montáž přístrojovou lištu 60715
• přístrojů 25... Díky těmto vlastnostem plně splňují požadavky na
použití kancelářích bytech. čísel str.Instalační stykače Z-SCH, CMUC
Tyto přístroje jsou konstruovány uspořádány speciálně pro montáž do
modulárních instalačních rozváděčů nebo rozvodnic. Mají sníženou spínací
hlučnost vibrace, zároveň také vysokou spolehlivost kontaktní sílu.
ČSN 947 pojednává speciálně „elektromechanických přístrojích pro
aplikace průmyslu“../40, . Shoda touto normou klade vysoké
požadavky bezpečnost osob majetku./25 Z-SCH
