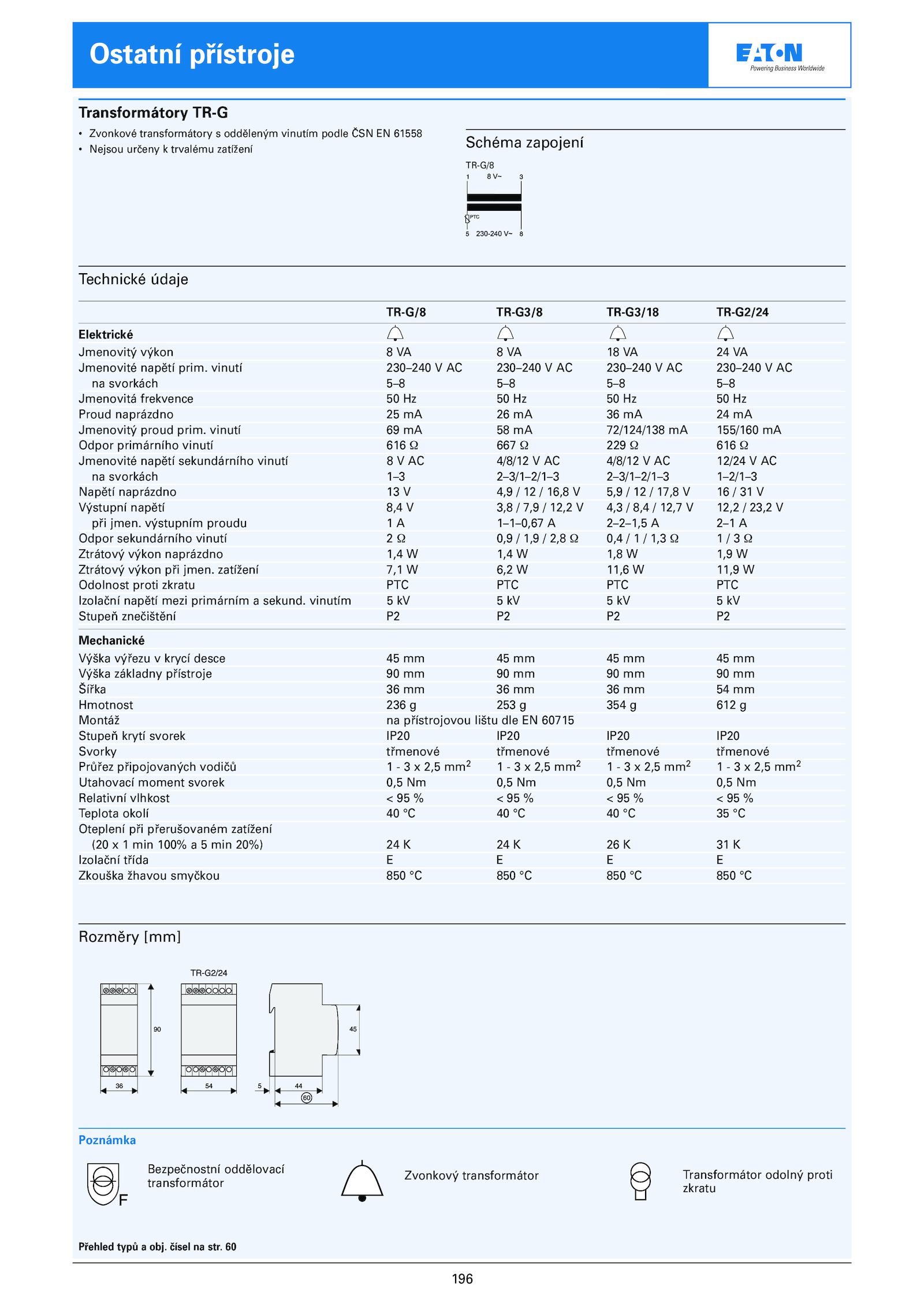

Ostatní přístroje
.Transformátory TR-G
• Zvonkové transformátory odděleným vinutím podle ČSN 61558
• Nejsou určeny trvalému zatížení
Technické údaje
TR-G/8 TR-G3/8 TR-G3/18 TR-G2/24
Elektrické
Jmenovitý výkon VA
Jmenovité napětí prim. vinutí 72/124/138 155/160 mA
Odpor primárního vinutí 616 667 229 616 W
Jmenovité napětí sekundárního vinutí 4/8/12 4/8/12 12/24 AC
na svorkách 1–3 2–3/1–2/1–3 2–3/1–2/1–3 1–2/1–3
Napětí naprázdno 4,9 16,8 5,9 17,8 V
Výstupní napětí 8,4 3,8 7,9 12,2 4,3 8,4 12,7 12,2 23,2 V
při jmen. zatížení 7,1 6,2 11,6 11,9 W
Odolnost proti zkratu PTC PTC PTC PTC
Izolační napětí mezi primárním sekund. vinutím kV
Stupeň znečištění P2
Mechanické
Výška výřezu krycí desce mm
Výška základny přístroje mm
Šířka mm
Hmotnost 236 253 354 612 g
Montáž přístrojovou lištu dle 60715
Stupeň krytí svorek IP20 IP20 IP20 IP20
Svorky třmenové třmenové třmenové třmenové
Průřez připojovaných vodičů 2,5 mm2 2,5 mm2 2,5 mm2 2,5 mm2
Utahovací moment svorek 0,5 0,5 0,5 0,5 Nm
Relativní vlhkost %
Teplota okolí °C
Oteplení při přerušovaném zatížení
(20 min 100% min 20%) K
Izolační třída E
Zkouška žhavou smyčkou 850 850 850 850 °C
Schéma zapojení
Bezpečnostní oddělovací
transformátor
Zvonkový transformátor Transformátor odolný proti
zkratu
Rozměry [mm]
Poznámka
Přehled typů obj. vinutí 230–240 230–240 230–240 230–240 AC
na svorkách 5–8 5–8 5–8 5–8
Jmenovitá frekvence Hz
Proud naprázdno mA
Jmenovitý proud prim
