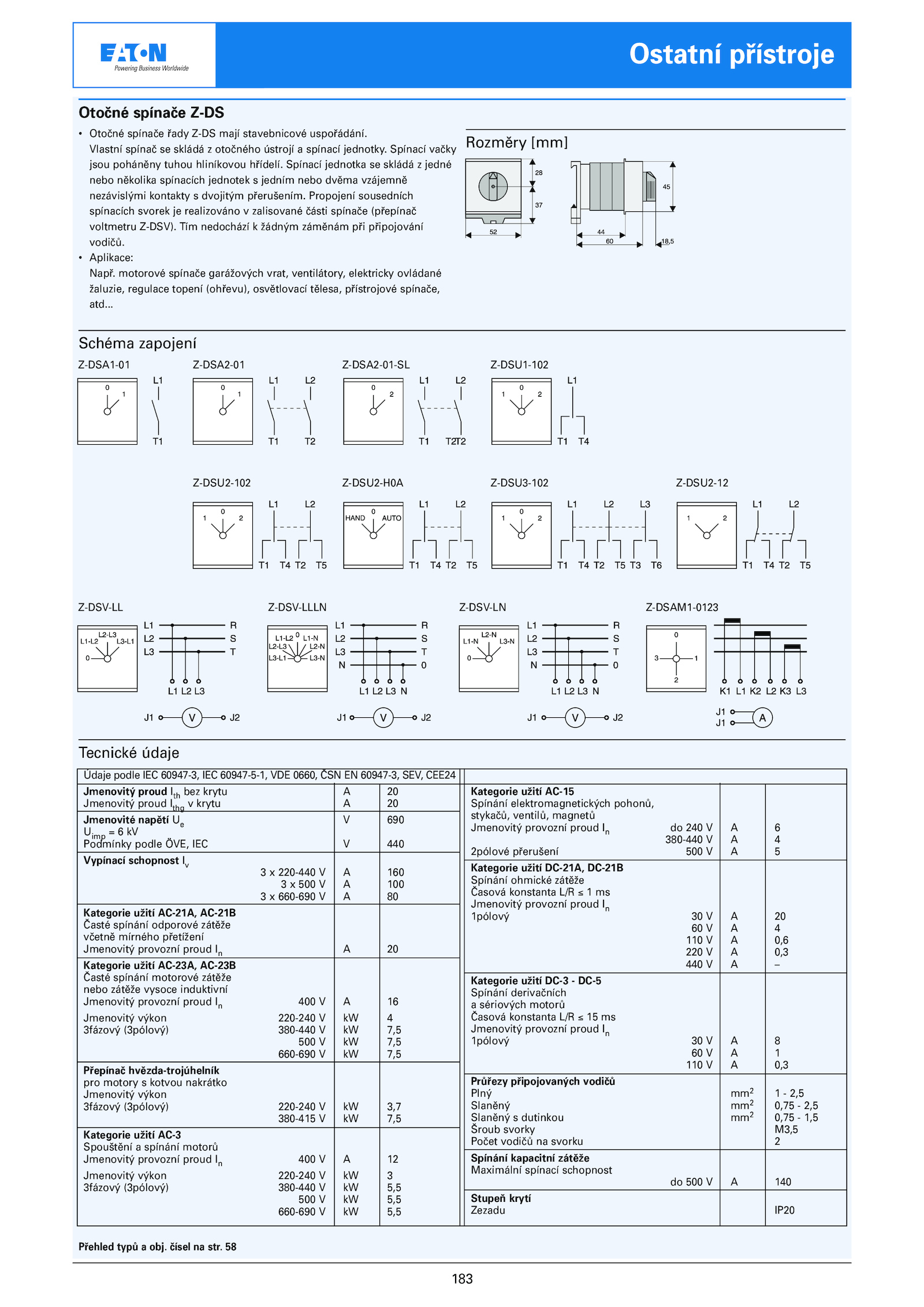

Tecnické údaje Rozměry [mm] Schéma zapojení Z-DSA1-01 Z-DSA2-01 Z-DSA2-01-SL Z-DSU1-102 Z-DSU1-H0A Z-DSU1-T0N Z-DSU2-102 Z-DSU2-H0A Z-DSU3-102 Z-DSU2-12 Z-DSV-LL Z-DSV-LLLN Z-DSV-LN Z-DSAM1-0123 Údaje podle IEC 60947-3, IEC 60947-5-1, VDE 0660, ČSN 60947-3, SEV, CEE24 Jmenovitý proud Ith bez krytu 20 Jmenovitý proud Ithg krytu 20 Jmenovité napětí 690 Uimp kV Podmínky podle ÖVE, IEC 440 Vypínací schopnost Iv 3 220-440 160 3 500 100 3 660-690 80 Kategorie užití AC-21A, AC-21B Časté spínání odporové zátěže včetně mírného přetížení Jmenovitý provozní proud 20 Kategorie užití AC-23A, AC-23B Časté spínání motorové zátěže nebo zátěže vysoce induktivní Jmenovitý provozní proud 400 16 Jmenovitý výkon 220-240 4 3fázový (3pólový) 380-440 7,5 500 7,5 660-690 7,5 Přepínač hvězda-trojúhelník pro motory kotvou nakrátko Jmenovitý výkon 3fázový (3pólový) 220-240 3,7 380-415 7,5 Kategorie užití AC-3 Spouštění spínání motorů Jmenovitý provozní proud 400 12 Jmenovitý výkon 220-240 3 3fázový (3pólový) 380-440 5,5 500 5,5 660-690 5,5 Kategorie užití AC-15 Spínání elektromagnetických pohonů, stykačů, ventilů, magnetů Jmenovitý provozní proud 240 6 380-440 4 2pólové přerušení 500 5 Kategorie užití DC-21A, DC-21B Spínání ohmické zátěže Časová konstanta L/R ms Jmenovitý provozní proud In 1pólový 20 60 4 110 0,6 220 0,3 440 – Kategorie užití DC-3 DC-5 Spínání derivačních a sériových motorů Časová konstanta L/R ms Jmenovitý provozní proud In 1pólový 8 60 1 110 0,3 Průřezy připojovaných vodičů Plný mm2 2,5 Slaněný mm2 0,75 2,5 Slaněný dutinkou mm2 0,75 1,5 Šroub svorky M3,5 Počet vodičů svorku 2 Spínání kapacitní zátěže Maximální spínací schopnost do 500 140 Stupeň krytí Zezadu IP20 Přehled typů obj. Tím nedochází žádným záměnám při připojování vodičů. Spínací jednotka skládá jedné nebo několika spínacích jednotek jedním nebo dvěma vzájemně nezávislými kontakty dvojitým přerušením..183 Otočné spínače Z-DS • Otočné spínače řady Z-DS mají stavebnicové uspořádání. 58 Ostatní přístroje .. Vlastní spínač skládá otočného ústrojí spínací jednotky. motorové spínače garážových vrat, ventilátory, elektricky ovládané žaluzie, regulace topení (ohřevu), osvětlovací tělesa, přístrojové spínače, atd. Spínací vačky jsou poháněny tuhou hliníkovou hřídelí. Propojení sousedních spínacích svorek realizováno zalisované části spínače (přepínač voltmetru Z-DSV). čísel str. • Aplikace: Např
