0,4 s
Přehled typů obj./115 Z-US./230 Z-US.173
Příklady zapojení 400 230 V
Příklad zapojení
Z-USA/400 Z-MS Z-USA/230 PL6

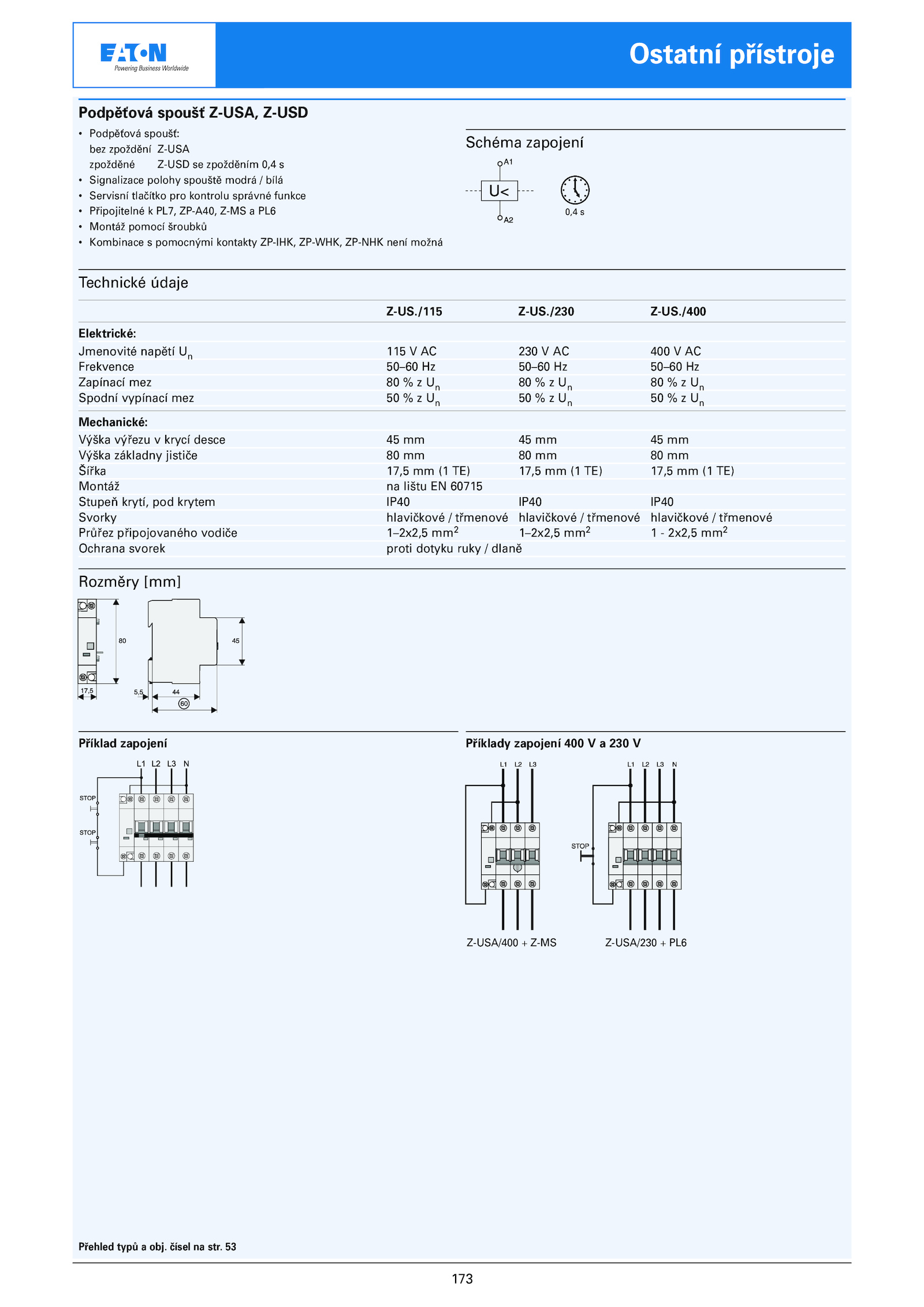

Podpěťová spoušť Z-USA, Z-USD
• Podpěťová spoušť:
bez zpoždění Z-USA
zpožděné Z-USD zpožděním 0,4 s
• Signalizace polohy spouště modrá bílá
• Servisní tlačítko pro kontrolu správné funkce
• Připojitelné PL7, ZP-A40, Z-MS PL6
• Montáž pomocí šroubků
• Kombinace pomocnými kontakty ZP-IHK, ZP-WHK, ZP-NHK není možná
Technické údaje
Z-US
