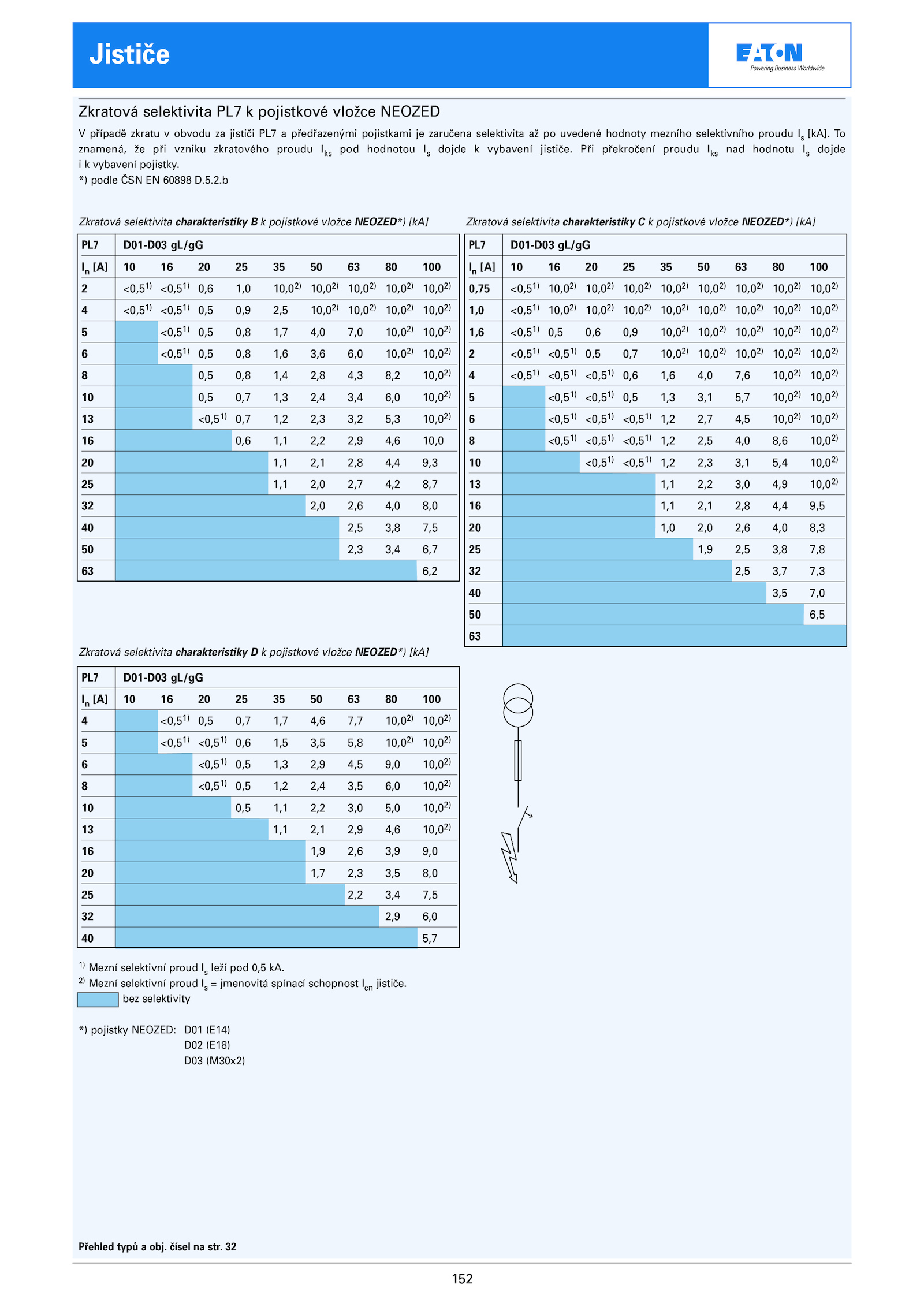

Zkratová selektivita PL7 pojistkové vložce NEOZED
Zkratová selektivita charakteristiky pojistkové vložce NEOZED*) [kA] Zkratová selektivita charakteristiky pojistkové vložce NEOZED*) [kA]
Zkratová selektivita charakteristiky pojistkové vložce NEOZED*) [kA]
V případě zkratu obvodu jističi PL7 předřazenými pojistkami zaručena selektivita uvedené hodnoty mezního selektivního proudu [kA].2.
bez selektivity
*) pojistky NEOZED: D01 (E14)
D02 (E18)
D03 (M30x2)
Přehled typů obj. 32
PL7 D01-D03 gL/gG
In [A] 100
2 <0,51) <0,51) 0,6 1,0 10,02) 10,02) 10,02) 10,02) 10,02)
4 <0,51) <0,51) 0,5 0,9 2,5 10,02) 10,02) 10,02) 10,02)
5 <0,51) 0,5 0,8 1,7 4,0 7,0 10,02) 10,02)
6 <0,51) 0,5 0,8 1,6 3,6 6,0 10,02) 10,02)
8 0,5 0,8 1,4 2,8 4,3 8,2 10,02)
10 0,5 0,7 1,3 2,4 3,4 6,0 10,02)
13 <0,51) 0,7 1,2 2,3 3,2 5,3 10,02)
16 0,6 1,1 2,2 2,9 4,6 10,0
20 1,1 2,1 2,8 4,4 9,3
25 1,1 2,0 2,7 4,2 8,7
32 2,0 2,6 4,0 8,0
40 2,5 3,8 7,5
50 2,3 3,4 6,7
63 6,2
PL7 D01-D03 gL/gG
In [A] 100
0,75 <0,51) 10,02) 10,02) 10,02) 10,02) 10,02) 10,02) 10,02) 10,02)
1,0 <0,51) 10,02) 10,02) 10,02) 10,02) 10,02) 10,02) 10,02) 10,02)
1,6 <0,51) 0,5 0,6 0,9 10,02) 10,02) 10,02) 10,02) 10,02)
2 <0,51) <0,51) 0,5 0,7 10,02) 10,02) 10,02) 10,02) 10,02)
4 <0,51) <0,51) <0,51) 0,6 1,6 4,0 7,6 10,02) 10,02)
5 <0,51) <0,51) 0,5 1,3 3,1 5,7 10,02) 10,02)
6 <0,51) <0,51) <0,51) 1,2 2,7 4,5 10,02) 10,02)
8 <0,51) <0,51) <0,51) 1,2 2,5 4,0 8,6 10,02)
10 <0,51) <0,51) 1,2 2,3 3,1 5,4 10,02)
13 1,1 2,2 3,0 4,9 10,02)
16 1,1 2,1 2,8 4,4 9,5
20 1,0 2,0 2,6 4,0 8,3
25 1,9 2,5 3,8 7,8
32 2,5 3,7 7,3
40 3,5 7,0
50 6,5
63
PL7 D01-D03 gL/gG
In [A] 100
4 <0,51) 0,5 0,7 1,7 4,6 7,7 10,02) 10,02)
5 <0,51) <0,51) 0,6 1,5 3,5 5,8 10,02) 10,02)
6 <0,51) 0,5 1,3 2,9 4,5 9,0 10,02)
8 <0,51) 0,5 1,2 2,4 3,5 6,0 10,02)
10 0,5 1,1 2,2 3,0 5,0 10,02)
13 1,1 2,1 2,9 4,6 10,02)
16 1,9 2,6 3,9 9,0
20 1,7 2,3 3,5 8,0
25 2,2 3,4 7,5
32 2,9 6,0
40 5,7
Jističe
.
*) podle ČSN 60898 D. To
znamená, při vzniku zkratového proudu Iks pod hodnotou dojde vybavení jističe. čísel str. Při překročení proudu Iks nad hodnotu dojde
i vybavení pojistky.5.b
1) Mezní selektivní proud leží pod 0,5 kA.
2) Mezní selektivní proud jmenovitá spínací schopnost Icn jističe
