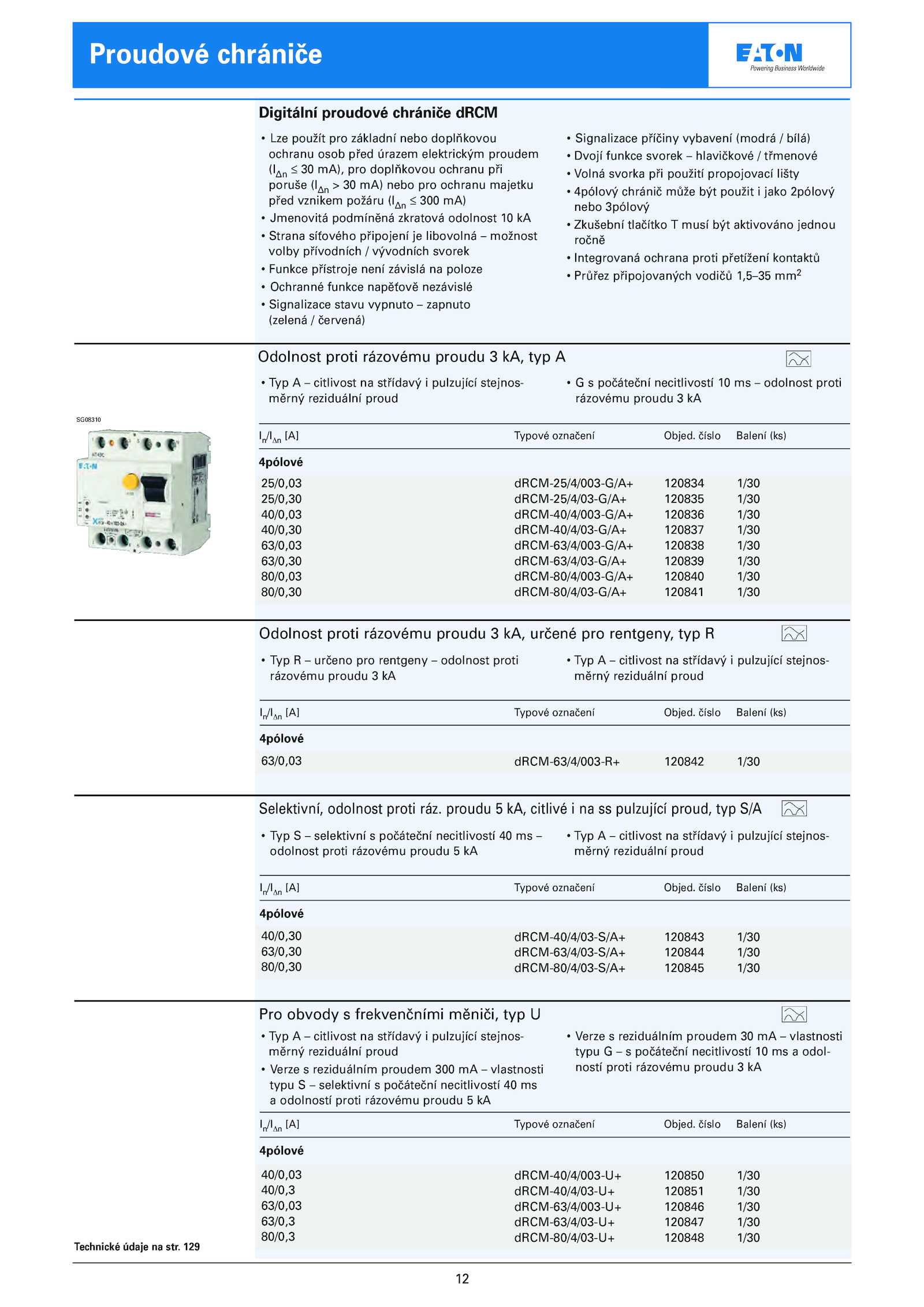

Digitální proudové chrániče dRCM
Odolnost proti rázovému proudu kA, typ A
In/IΔn [A] Typové označení Objed. číslo Balení (ks)
4pólové
• Typ citlivost střídavý pulzující stejnos-
měrný reziduální proud
• Verze reziduálním proudem 300 vlastnosti
typu selektivní počáteční necitlivostí ms
a odolností proti rázovému proudu kA
• Verze reziduálním proudem vlastnosti
typu počáteční necitlivostí odol-
ností proti rázovému proudu kA
40/0,03
40/0,3
63/0,03
63/0,3
80/0,3
dRCM-40/4/003-U+ 120850 1/30
dRCM-40/4/03-U+ 120851 1/30
dRCM-63/4/003-U+ 120846 1/30
dRCM-63/4/03-U+ 120847 1/30
dRCM-80/4/03-U+ 120848 1/30
SG08310
. číslo Balení (ks)
4pólové
25/0,03
25/0,30
40/0,03
40/0,30
63/0,03
63/0,30
80/0,03
80/0,30
dRCM-25/4/003-G/A+ 120834 1/30
dRCM-25/4/03-G/A+ 120835 1/30
dRCM-40/4/003-G/A+ 120836 1/30
dRCM-40/4/03-G/A+ 120837 1/30
dRCM-63/4/003-G/A+ 120838 1/30
dRCM-63/4/03-G/A+ 120839 1/30
dRCM-80/4/003-G/A+ 120840 1/30
dRCM-80/4/03-G/A+ 120841 1/30
Technické údaje str. proudu kA, citlivé pulzující proud, typ S/A
In/IΔn [A] Typové označení Objed. číslo Balení (ks)
4pólové
• Typ selektivní počáteční necitlivostí –
odolnost proti rázovému proudu kA
• Typ citlivost střídavý pulzující stejnos-
měrný reziduální proud
40/0,30
63/0,30
80/0,30
dRCM-40/4/03-S/A+ 120843 1/30
dRCM-63/4/03-S/A+ 120844 1/30
dRCM-80/4/03-S/A+ 120845 1/30
Pro obvody frekvenčními měniči, typ U
In/IΔn [A] Typové označení Objed. číslo Balení (ks)
4pólové
• Typ určeno pro rentgeny odolnost proti
rázovému proudu kA
• Typ citlivost střídavý pulzující stejnos-
měrný reziduální proud
63/0,03 dRCM-63/4/003-R+ 120842 1/30
Selektivní, odolnost proti ráz. 129
• Lze použít pro základní nebo doplňkovou
ochranu osob před úrazem elektrickým proudem
(IΔn mA), pro doplňkovou ochranu při
poruše (IΔn mA) nebo pro ochranu majetku
před vznikem požáru (IΔn 300 mA)
• Jmenovitá podmíněná zkratová odolnost kA
• Strana síťového připojení libovolná možnost
volby přívodních vývodních svorek
• Funkce přístroje není závislá poloze
• Ochranné funkce napěťově nezávislé
• Signalizace stavu vypnuto zapnuto
(zelená červená)
• Signalizace příčiny vybavení (modrá bílá)
• Dvojí funkce svorek hlavičkové třmenové
• Volná svorka při použití propojovací lišty
• 4pólový chránič může být použit jako 2pólový
nebo 3pólový
• Zkušební tlačítko musí být aktivováno jednou
ročně
• Integrovaná ochrana proti přetížení kontaktů
• Průřez připojovaných vodičů 1,5–35 mm2
• Typ citlivost střídavý pulzující stejnos-
měrný reziduální proud
• počáteční necitlivostí odolnost proti
rázovému proudu kA
Proudové chrániče
Odolnost proti rázovému proudu kA, určené pro rentgeny, typ R
In/IΔn [A] Typové označení Objed
