Poznámky redaktora

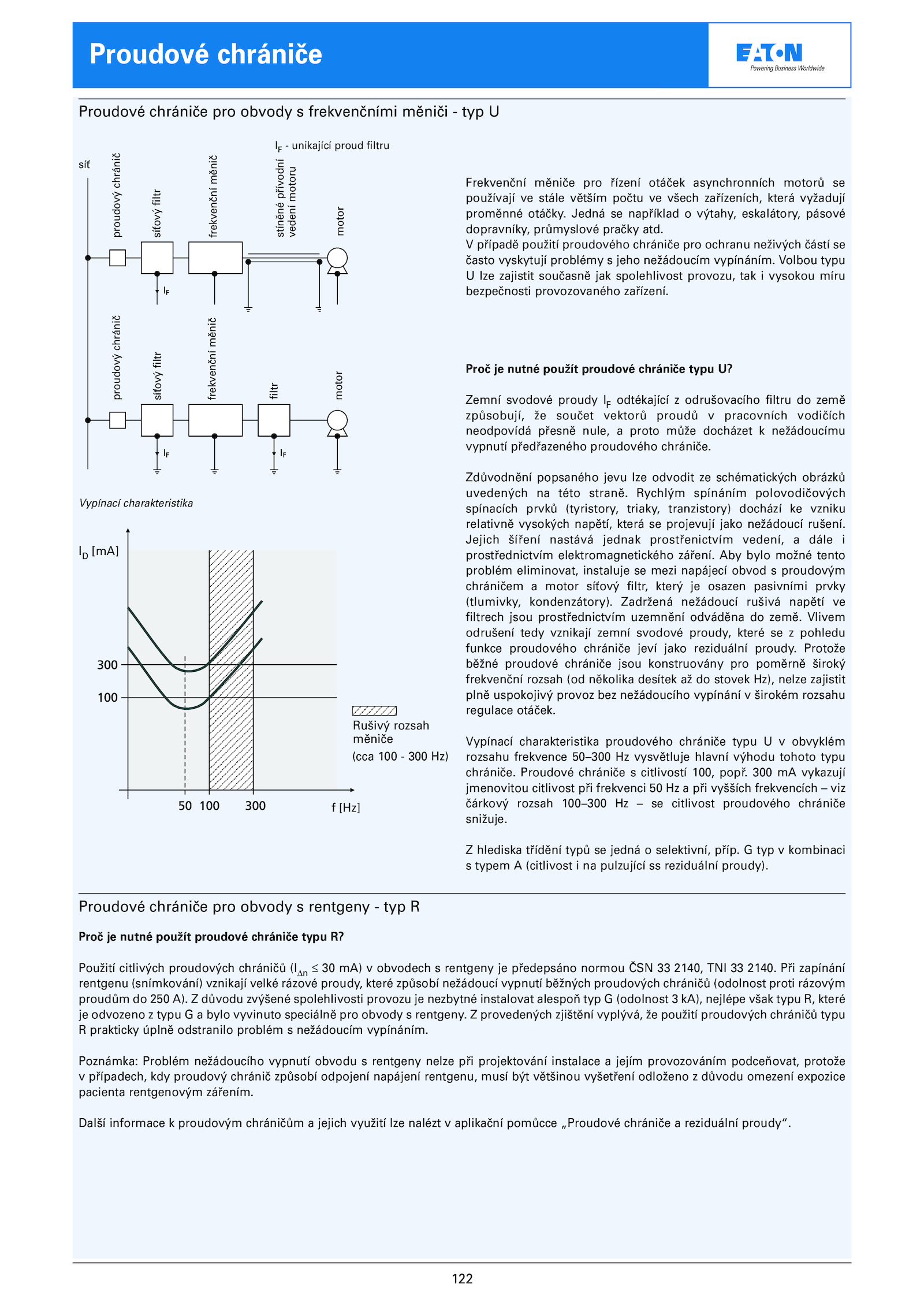

Poznámka: Problém nežádoucího vypnutí obvodu rentgeny nelze při projektování instalace jejím provozováním podceňovat, protože v případech, kdy proudový chránič způsobí odpojení napájení rentgenu, musí být většinou vyšetření odloženo důvodu omezení expozice pacienta rentgenovým zářením. 300 vykazují jmenovitou citlivost při frekvenci při vyšších frekvencích viz čárkový rozsah 100–300 citlivost proudového chrániče snižuje. Zadržená nežádoucí rušivá napětí ve filtrech jsou prostřednictvím uzemnění odváděna země. Jejich šíření nastává jednak prostřenictvím vedení, dále i prostřednictvím elektromagnetického záření. Volbou typu U lze zajistit současně jak spolehlivost provozu, tak vysokou míru bezpečnosti provozovaného zařízení. Zdůvodnění popsaného jevu lze odvodit schématických obrázků uvedených této straně. důvodu zvýšené spolehlivosti provozu nezbytné instalovat alespoň typ (odolnost kA), nejlépe však typu které je odvozeno typu bylo vyvinuto speciálně pro obvody rentgeny. Jedná například výtahy, eskalátory, pásové dopravníky, průmyslové pračky atd. Aby bylo možné tento problém eliminovat, instaluje mezi napájecí obvod proudovým chráničem motor síťový filtr, který osazen pasivními prvky (tlumivky, kondenzátory). Protože běžné proudové chrániče jsou konstruovány pro poměrně široký frekvenční rozsah (od několika desítek stovek Hz), nelze zajistit plně uspokojivý provoz bez nežádoucího vypínání širokém rozsahu regulace otáček. Proč nutné použít proudové chrániče typu U? Zemní svodové proudy odtékající odrušovacího filtru země způsobují, součet vektorů proudů pracovních vodičích neodpovídá přesně nule, proto může docházet nežádoucímu vypnutí předřazeného proudového chrániče. Při zapínání rentgenu (snímkování) vznikají velké rázové proudy, které způsobí nežádoucí vypnutí běžných proudových chráničů (odolnost proti rázovým proudům 250 A). Vypínací charakteristika proudového chrániče typu obvyklém rozsahu frekvence 50–300 vysvětluje hlavní výhodu tohoto typu chrániče. Proudové chrániče pro obvody rentgeny typ R IF unikající proud filtru proudový chránič síťový filtr frekvenční měnič filtr motor Proudové chrániče . V případě použití proudového chrániče pro ochranu neživých částí se často vyskytují problémy jeho nežádoucím vypínáním. Další informace proudovým chráničům jejich využití lze nalézt aplikační pomůcce „Proudové chrániče reziduální proudy“. Vypínací charakteristika proudový chránič síťový filtr frekvenční měnič stíněné přívodní vedení motoru motor síť Rušivý rozsah měniče (cca 100 300 Hz) ID [mA] f [Hz] Proč nutné použít proudové chrániče typu R? Použití citlivých proudových chráničů (IDn mA) obvodech rentgeny předepsáno normou ČSN 2140, TNI 2140. typ kombinaci s typem (citlivost pulzující reziduální proudy).122 Proudové chrániče pro obvody frekvenčními měniči typ U Frekvenční měniče pro řízení otáček asynchronních motorů se používají stále větším počtu všech zařízeních, která vyžadují proměnné otáčky. provedených zjištění vyplývá, použití proudových chráničů typu R prakticky úplně odstranilo problém nežádoucím vypínáním. Proudové chrániče citlivostí 100, popř. Vlivem odrušení tedy vznikají zemní svodové proudy, které pohledu funkce proudového chrániče jeví jako reziduální proudy. Rychlým spínáním polovodičových spínacích prvků (tyristory, triaky, tranzistory) dochází vzniku relativně vysokých napětí, která projevují jako nežádoucí rušení. Z hlediska třídění typů jedná selektivní, příp
