Jsou konstruována jednoho kusu plechu nařezanými bočnicemi pro následné
ohnutí při montáži.
.
víko oblouku stoupajícího 90°
číslo položky EAN
= NIXVSO 90X62_IX 221 0,6 0,15 8595568904713
= NIXVSO 90X125_IX 125 221 0,6 0,25 8595568904720
= NIXVSO 90X250_IX 250 221 0,6 0,45 8595568904737
¹ NIXVSO 90X500_IX 500 221 0,6 0,86 8595568904744
> Upevnění víka provádí pomocí úchytu víka NIXUV (str. 4).
> Víka jsou dodávána rovná.Z
7
3
2 tloušťka plechu (mm) hmotnost kg/ks počet šroubů pro spojení standard nerezová ocel
¹ objednávku
B
B
H
A
R150
A
H
B
Æ7 14

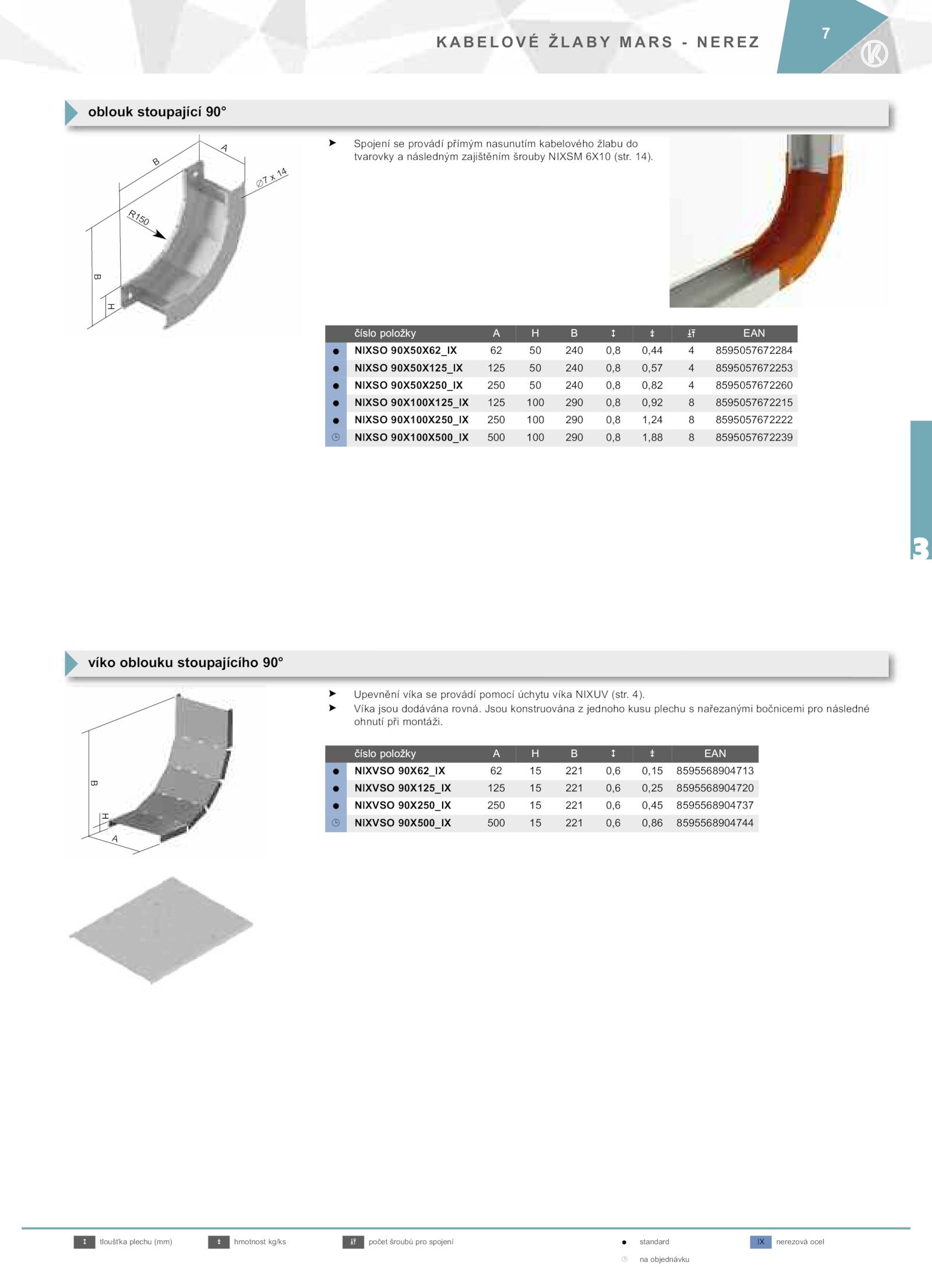

oblouk stoupající 90°
číslo položky EAN
= NIXSO 90X50X62_IX 240 0,8 0,44 8595057672284
= NIXSO 90X50X125_IX 125 240 0,8 0,57 8595057672253
= NIXSO 90X50X250_IX 250 240 0,8 0,82 8595057672260
= NIXSO 90X100X125_IX 125 100 290 0,8 0,92 8595057672215
= NIXSO 90X100X250_IX 250 100 290 0,8 1,24 8595057672222
¹ NIXSO 90X100X500_IX 500 100 290 0,8 1,88 8595057672239
> Spojení provádí přímým nasunutím kabelového žlabu do
tvarovky následným zajištěním šrouby NIXSM 6X10 (str. 14)
