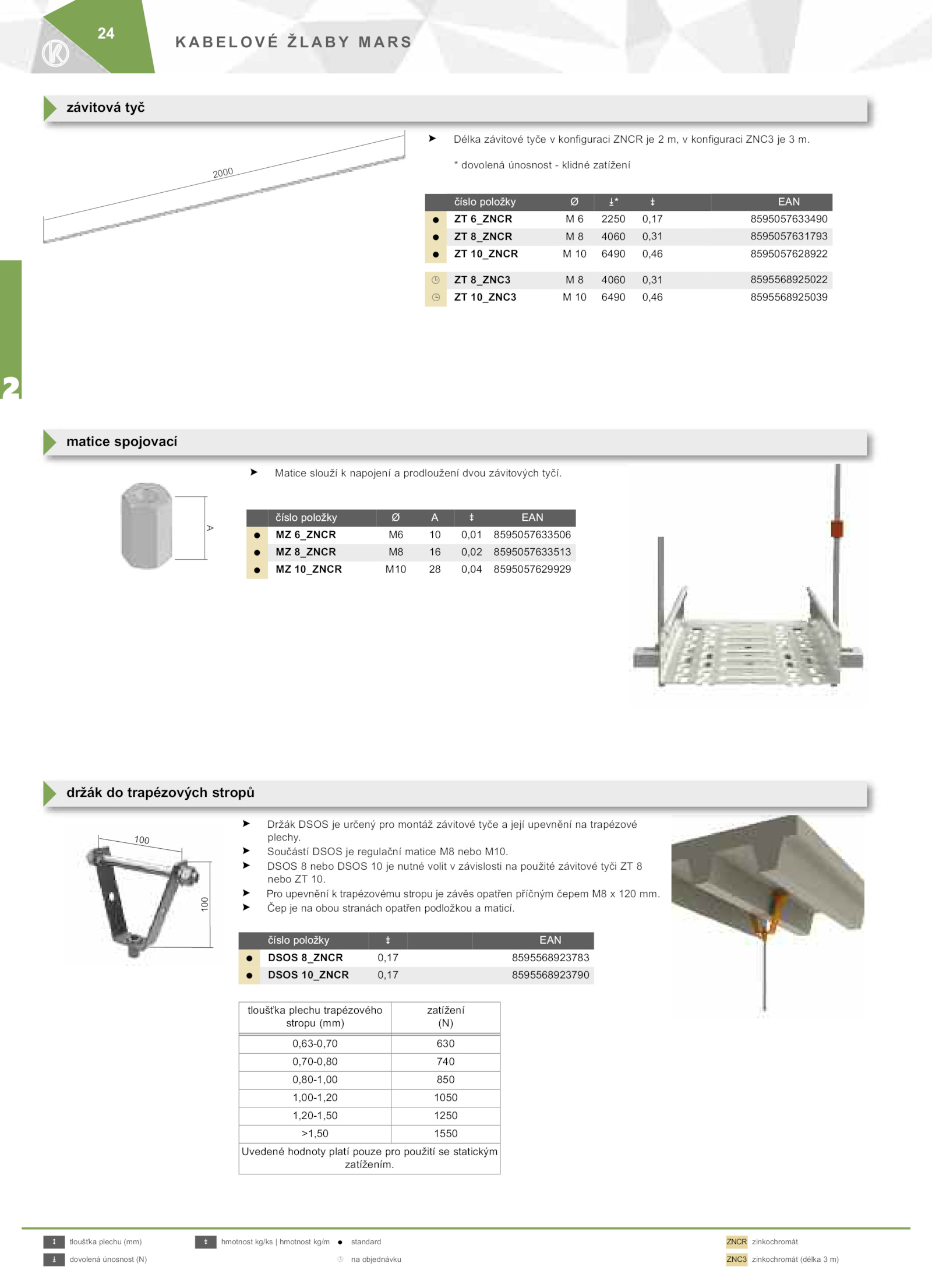

100 100 držák trapézových stropů číslo položky EAN = DSOS 8_ZNCR 0,17 8595568923783 = DSOS 10_ZNCR 0,17 8595568923790 > Držák DSOS určený pro montáž závitové tyče její upevnění trapézové plechy. > Čep obou stranách opatřen podložkou maticí. 2000 A číslo položky EAN = 6_ZNCR 0,01 8595057633506 = 8_ZNCR 0,02 8595057633513 = 10_ZNCR M10 0,04 8595057629929 . * dovolená únosnost klidné zatížení matice spojovací > Matice slouží napojení prodloužení dvou závitových tyčí. > Součástí DSOS regulační matice nebo M10. závitová tyč číslo položky EAN = 6_ZNCR 2250 0,17 8595057633490 = 8_ZNCR 4060 0,31 8595057631793 = 10_ZNCR 6490 0,46 8595057628922 ¹ 8_ZNC3 4060 0,31 8595568925022 ¹ 10_ZNC3 6490 0,46 8595568925039 > Délka závitové tyče konfiguraci ZNCR konfiguraci ZNC3 m. > Pro upevnění trapézovému stropu závěs opatřen příčným čepem 120 mm. > DSOS nebo DSOS nutné volit závislosti použité závitové tyči 8 nebo 10.S 24 2 2 tloušťka plechu (mm) hmotnost kg/ks hmotnost kg/m standard ZNCR zinkochromát , dovolená únosnost (N) objednávku ZNC3 zinkochromát (délka m) tloušťka plechu trapézového stropu (mm) zatížení (N) 0,63-0,70 630 0,70-0,80 740 0,80-1,00 850 1,00-1,20 1050 1,20-1,50 1250 >1,50 1550 Uvedené hodnoty platí pouze pro použití statickým zatížením
