H
B
A
100
Æ7 17
A
180
R135 R210
K R
15
1
> Upevnění spoje provádí šroubem NSM 6X10 (str. 36).
> Všechna víka povrchovou úpravou víka šířky 200 povrchovou úpravou jsou dodávána rovná.
> Uvedené položky možné objednat lakovaném provedení. Více informací str.
Více informací str.

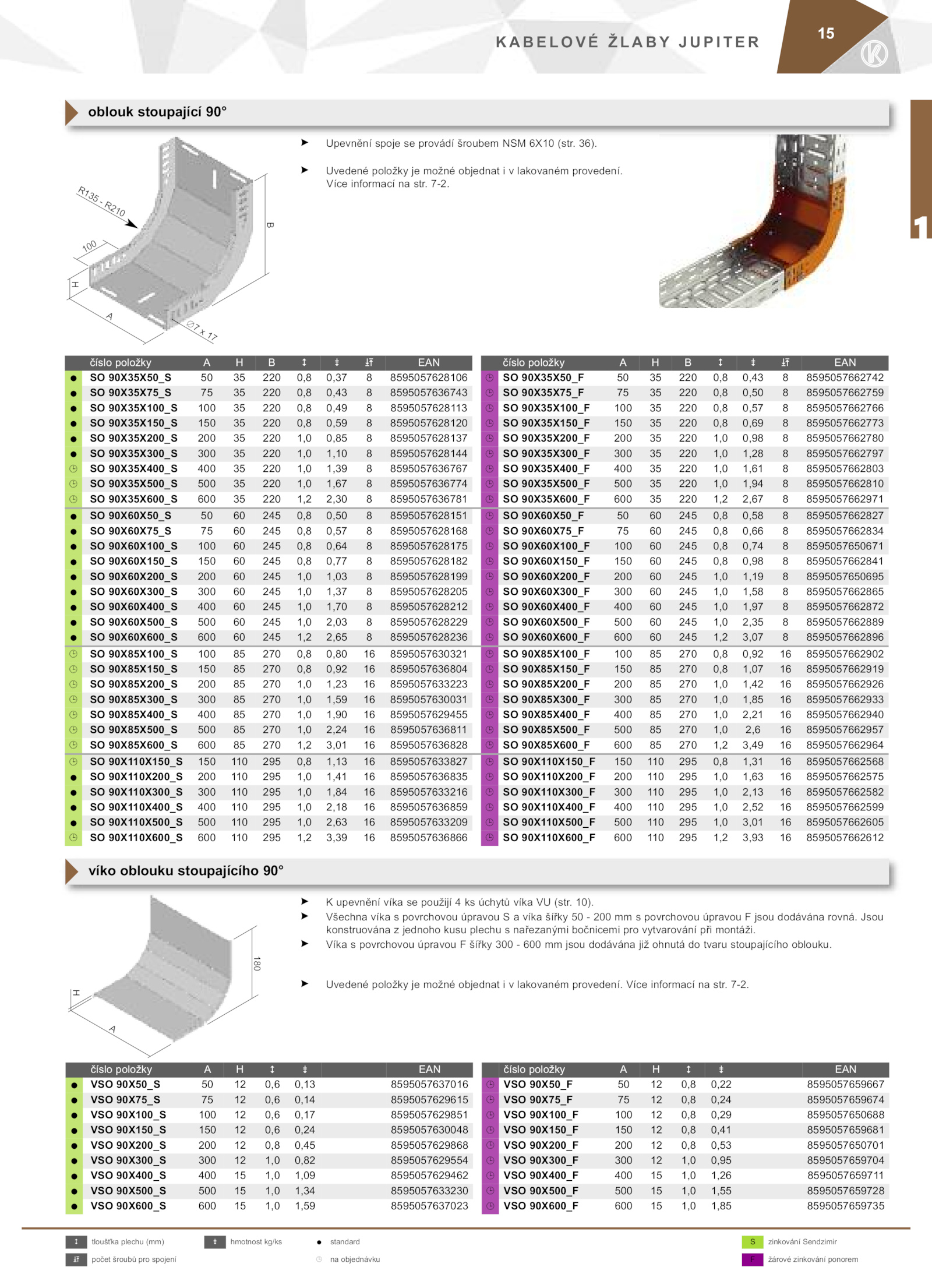

oblouk stoupající 90°
číslo položky EAN číslo položky EAN
= 90X35X50_S 220 0,8 0,37 8595057628106 90X35X50_F 220 0,8 0,43 8595057662742
= 90X35X75_S 220 0,8 0,43 8595057636743 90X35X75_F 220 0,8 0,50 8595057662759
= 90X35X100_S 100 220 0,8 0,49 8595057628113 90X35X100_F 100 220 0,8 0,57 8595057662766
= 90X35X150_S 150 220 0,8 0,59 8595057628120 90X35X150_F 150 220 0,8 0,69 8595057662773
= 90X35X200_S 200 220 1,0 0,85 8595057628137 90X35X200_F 200 220 1,0 0,98 8595057662780
= 90X35X300_S 300 220 1,0 1,10 8595057628144 90X35X300_F 300 220 1,0 1,28 8595057662797
¹ 90X35X400_S 400 220 1,0 1,39 8595057636767 90X35X400_F 400 220 1,0 1,61 8595057662803
¹ 90X35X500_S 500 220 1,0 1,67 8595057636774 90X35X500_F 500 220 1,0 1,94 8595057662810
¹ 90X35X600_S 600 220 1,2 2,30 8595057636781 90X35X600_F 600 220 1,2 2,67 8595057662971
= 90X60X50_S 245 0,8 0,50 8595057628151 90X60X50_F 245 0,8 0,58 8595057662827
= 90X60X75_S 245 0,8 0,57 8595057628168 90X60X75_F 245 0,8 0,66 8595057662834
= 90X60X100_S 100 245 0,8 0,64 8595057628175 90X60X100_F 100 245 0,8 0,74 8595057650671
= 90X60X150_S 150 245 0,8 0,77 8595057628182 90X60X150_F 150 245 0,8 0,98 8595057662841
= 90X60X200_S 200 245 1,0 1,03 8595057628199 90X60X200_F 200 245 1,0 1,19 8595057650695
= 90X60X300_S 300 245 1,0 1,37 8595057628205 90X60X300_F 300 245 1,0 1,58 8595057662865
= 90X60X400_S 400 245 1,0 1,70 8595057628212 90X60X400_F 400 245 1,0 1,97 8595057662872
= 90X60X500_S 500 245 1,0 2,03 8595057628229 90X60X500_F 500 245 1,0 2,35 8595057662889
= 90X60X600_S 600 245 1,2 2,65 8595057628236 90X60X600_F 600 245 1,2 3,07 8595057662896
¹ 90X85X100_S 100 270 0,8 0,80 8595057630321 90X85X100_F 100 270 0,8 0,92 8595057662902
¹ 90X85X150_S 150 270 0,8 0,92 8595057636804 90X85X150_F 150 270 0,8 1,07 8595057662919
¹ 90X85X200_S 200 270 1,0 1,23 8595057633223 90X85X200_F 200 270 1,0 1,42 8595057662926
¹ 90X85X300_S 300 270 1,0 1,59 8595057630031 90X85X300_F 300 270 1,0 1,85 8595057662933
¹ 90X85X400_S 400 270 1,0 1,90 8595057629455 90X85X400_F 400 270 1,0 2,21 8595057662940
¹ 90X85X500_S 500 270 1,0 2,24 8595057636811 90X85X500_F 500 270 1,0 2,6 8595057662957
¹ 90X85X600_S 600 270 1,2 3,01 8595057636828 90X85X600_F 600 270 1,2 3,49 8595057662964
¹ 90X110X150_S 150 110 295 0,8 1,13 8595057633827 90X110X150_F 150 110 295 0,8 1,31 8595057662568
= 90X110X200_S 200 110 295 1,0 1,41 8595057636835 90X110X200_F 200 110 295 1,0 1,63 8595057662575
= 90X110X300_S 300 110 295 1,0 1,84 8595057633216 90X110X300_F 300 110 295 1,0 2,13 8595057662582
= 90X110X400_S 400 110 295 1,0 2,18 8595057636859 90X110X400_F 400 110 295 1,0 2,52 8595057662599
= 90X110X500_S 500 110 295 1,0 2,63 8595057633209 90X110X500_F 500 110 295 1,0 3,01 8595057662605
¹ 90X110X600_S 600 110 295 1,2 3,39 8595057636866 90X110X600_F 600 110 295 1,2 3,93 8595057662612
> upevnění víka použijí úchytů víka (str.
víko oblouku stoupajícího 90°
číslo položky EAN číslo položky EAN
= VSO 90X50_S 0,6 0,13 8595057637016 VSO 90X50_F 0,8 0,22 8595057659667
= VSO 90X75_S 0,6 0,14 8595057629615 VSO 90X75_F 0,8 0,24 8595057659674
= VSO 90X100_S 100 0,6 0,17 8595057629851 VSO 90X100_F 100 0,8 0,29 8595057650688
= VSO 90X150_S 150 0,6 0,24 8595057630048 VSO 90X150_F 150 0,8 0,41 8595057659681
= VSO 90X200_S 200 0,8 0,45 8595057629868 VSO 90X200_F 200 0,8 0,53 8595057650701
= VSO 90X300_S 300 1,0 0,82 8595057629554 VSO 90X300_F 300 1,0 0,95 8595057659704
= VSO 90X400_S 400 1,0 1,09 8595057629462 VSO 90X400_F 400 1,0 1,26 8595057659711
= VSO 90X500_S 500 1,0 1,34 8595057633230 VSO 90X500_F 500 1,0 1,55 8595057659728
= VSO 90X600_S 600 1,0 1,59 8595057637023 VSO 90X600_F 600 1,0 1,85 8595057659735
H
2 tloušťka plechu (mm) hmotnost kg/ks standard zinkování Sendzimir
G počet šroubů pro spojení objednávku žárové zinkování ponorem
. 7-2. 10).
> Víka povrchovou úpravou šířky 300 600 jsou dodávána již ohnutá tvaru stoupajícího oblouku. 7-2.
> Uvedené položky možné objednat lakovaném provedení. Jsou
konstruována jednoho kusu plechu nařezanými bočnicemi pro vytvarování při montáži
