Y
3
5
2 tloušťka plechu (mm) balení (m) standard zinkování Sendzimir žárové zinkování ponorem
0 hmotnost kg/m objednávku
60
44
300
3000
A
P
L
15
30
16
Æ7 25
> Délka kabelové lávky m. Děrované příčky profilu jsou bočnicím připevněny
protlačením vzdálenosti 300 otevřenou stranou profilu nahoru.
> Spojení lávek provádí pomocí spojek 60X200 (str.

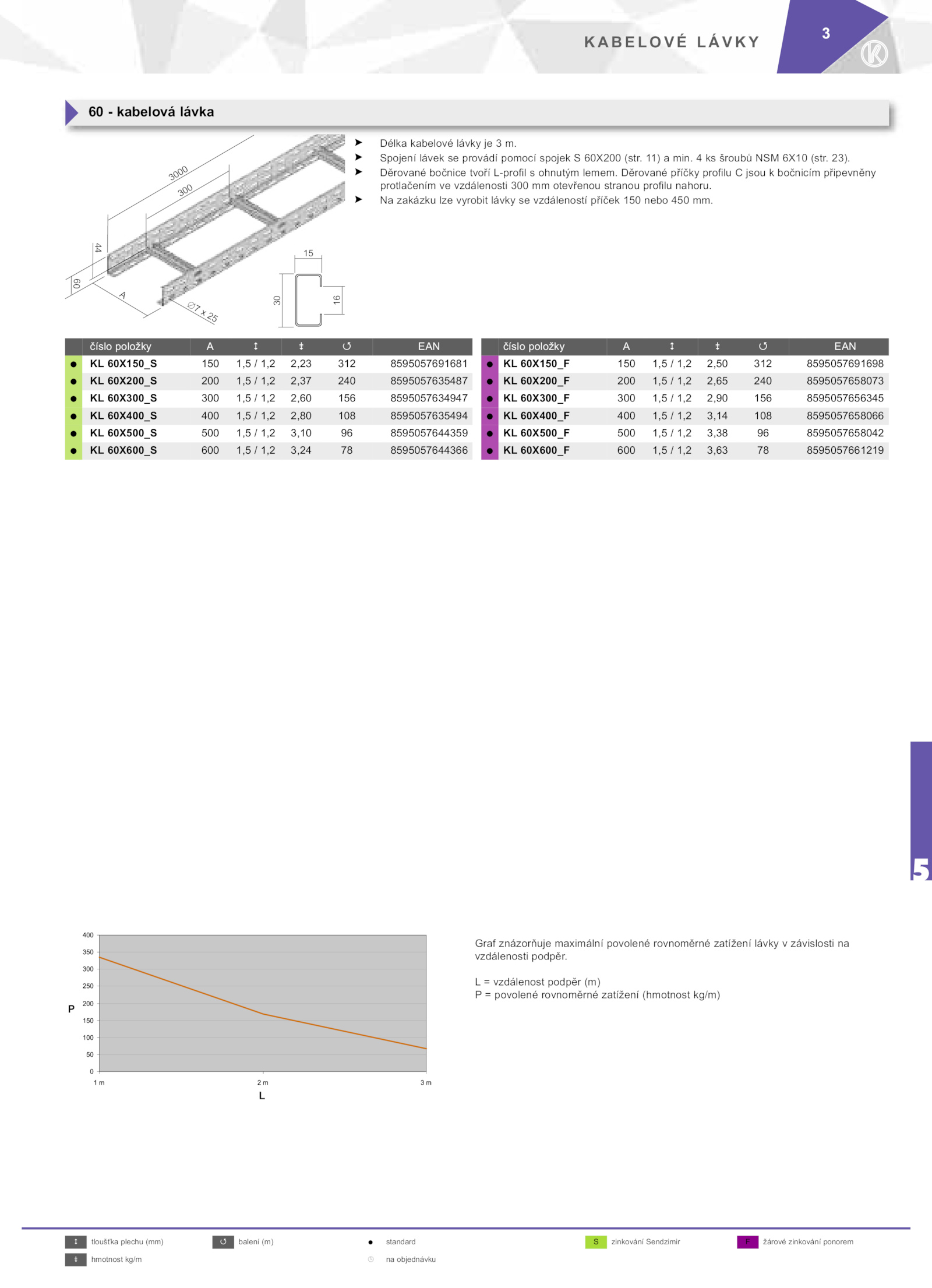

60 kabelová lávka
číslo položky EAN číslo položky EAN
= 60X150_S 150 1,5 1,2 2,23 312 8595057691681 60X150_F 150 1,5 1,2 2,50 312 8595057691698
= 60X200_S 200 1,5 1,2 2,37 240 8595057635487 60X200_F 200 1,5 1,2 2,65 240 8595057658073
= 60X300_S 300 1,5 1,2 2,60 156 8595057634947 60X300_F 300 1,5 1,2 2,90 156 8595057656345
= 60X400_S 400 1,5 1,2 2,80 108 8595057635494 60X400_F 400 1,5 1,2 3,14 108 8595057658066
= 60X500_S 500 1,5 1,2 3,10 8595057644359 60X500_F 500 1,5 1,2 3,38 8595057658042
= 60X600_S 600 1,5 1,2 3,24 8595057644366 60X600_F 600 1,5 1,2 3,63 8595057661219
Graf znázorňuje maximální povolené rovnoměrné zatížení lávky závislosti na
vzdálenosti podpěr.
> Děrované bočnice tvoří L-profil ohnutým lemem. 11) min.
> zakázku lze vyrobit lávky vzdáleností příček 150 nebo 450 mm. šroubů NSM 6X10 (str.
L vzdálenost podpěr (m)
P povolené rovnoměrné zatížení (hmotnost kg/m)
. 23)
